Heltec Automation Mesh Node T114 Rev.2 LoRa 863-870MHz mit Display und GPS
Offre de
livraison gratuite

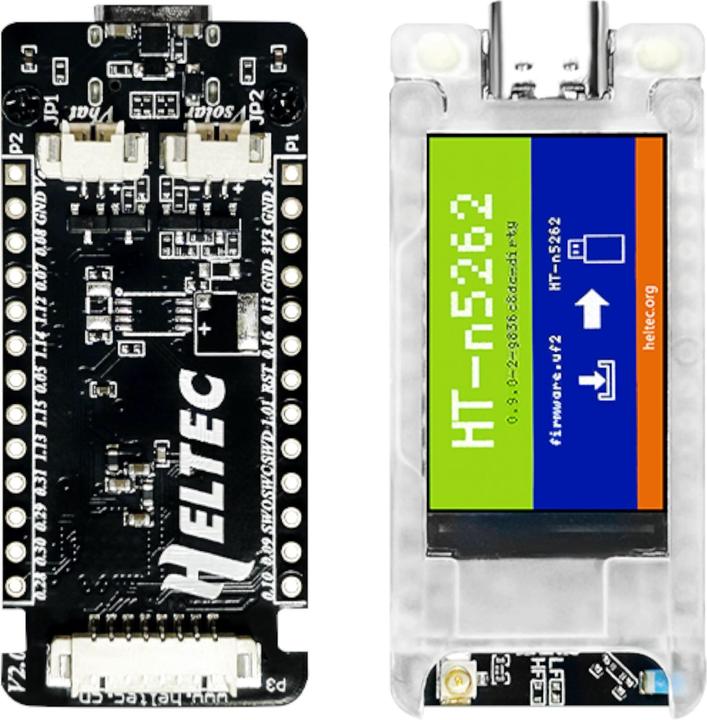

Le Heltec Mesh Node T114 Rev.2 est une carte de développement puissante qui prend en charge à la fois LoRa et Bluetooth 5.0. Grâce à l'efficace microcontrôleur nRF52840 et au chip LoRa SX1262, cette carte est idéale pour les réseaux sans fil, les projets IoT et les applications Meshtastic. Elle offre des options d'alimentation polyvalentes, y compris USB 5V, batterie lithium et connexion pour panneau solaire. Un écran TFT de 1,14 pouce permet une visualisation confortable des données, tandis qu'un port pour module GPS intégré assure la localisation et le suivi. La version révisée Rev.2 apporte une meilleure stabilité du signal, des performances RF optimisées et une carte de circuit imprimé de haute qualité plaquée or, garantissant une meilleure durabilité et transmission du signal. Grâce à l'environnement de développement compatible de Heltec, la carte peut être facilement configurée pour des réseaux LoRaWAN ou Meshtastic.
Caractéristiques techniques :
Fabricant : Heltec Automation
Microcontrôleur : nRF52840 (Bluetooth 5.0, Bluetooth Mesh)
Chip LoRa : SX1262
Bandes de fréquence : 470-510 MHz, 863-870 MHz, 902-928 MHz
Puissance d'émission max : 21 ± 1 dBm
Sensibilité de réception : -135 dBm @ SF12 BW=125KHz
Mémoire : 1MB ROM, 256KB SRAM

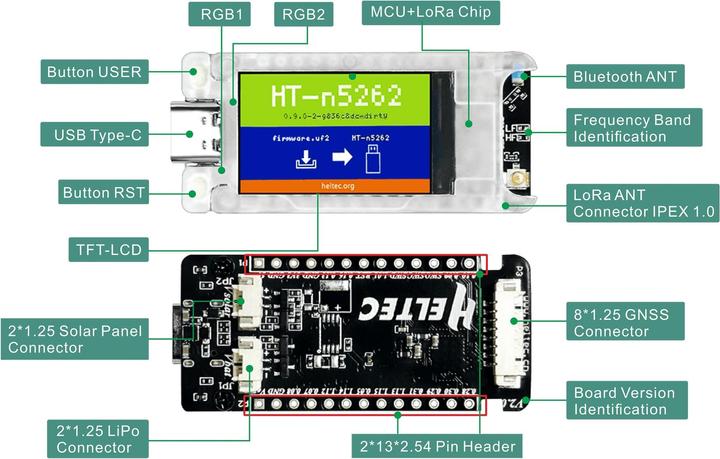

Interfaces : USB 2.0, 4x SPI, 2x TWI, 2x UART, 4x PWM, I²S, PDM, QDEC
Support batterie : 3V – 4,2V (support et fonction de charge pour batterie lithium)

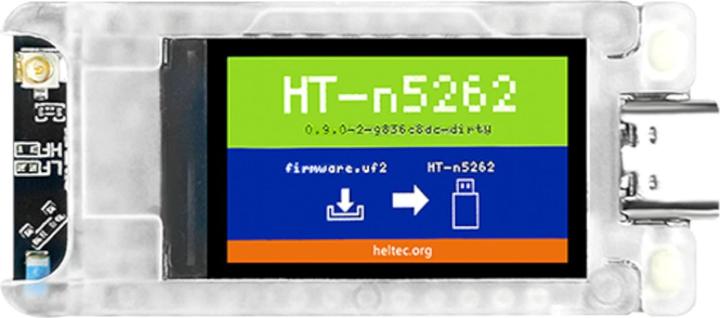

Écran : TFT-LCD 1,14 pouce (135 x 240 pixels, 262k couleurs)
Consommation d'énergie :
Mode veille : ~11 µA
Mode tracker (GPS éteint, TFT éteint) : ~9 mA
GPS allumé, TFT allumé : ~51 mA
Température de fonctionnement : -20 °C à 70 °C
Dimensions : 50,8 x 22,86 x 9,68 mm
Poids : 56 g

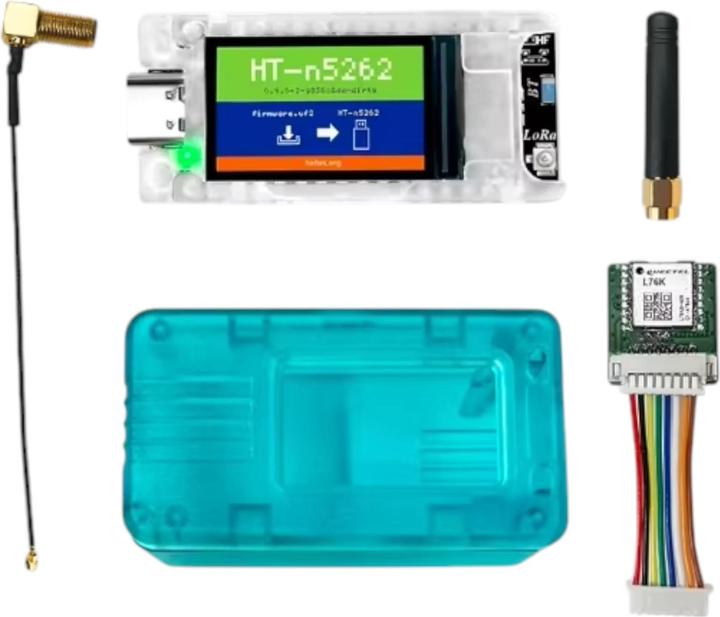

Contenu de la livraison :
1x Heltec Mesh Node T114 Rev.2 LoRa 863-870 MHz avec écran et GPS
1x Antenne LoRa
2x Câbles de connexion pour batterie/solaire SH1.25
2x Barres de broches 2.54 mm 1x13 Pin

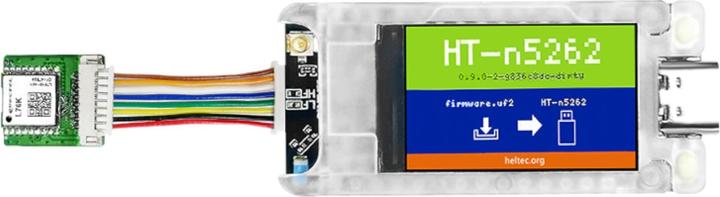

1x Module GNSS L76K
1x Boîtier de protection avec antenne LoRa externe.
Type de carte de développement | Conseil d'administration |
Mémoire vive | 0.26 Mo |
Famille de processeur | ARM |
Numéro d'article | 54397934 |
Fabricant | Heltec Automation |
Catégorie | Carte de développement + kit |
Date de sortie | 3/2/2025 |
Type de carte de développement | Conseil d'administration |
Famille de processeur | ARM |
Mémoire vive | 0.26 Mo |
mémoire flash | 1000 kB |
Alimentation | Alimentation via port USB, Fonctionnement sur piles, Panneau solaire |
Tension nominale | 4.20 V |
Transmission sans fil | Bluetooth, GPS |
Version Bluetooth | 5.0 |
Ports USB | USB-A |
Ports USB exacte | USB-A 2.0 (1x) |
Pays d'origine | Chine |
CO₂-Emission | |
Contribution climatique |
Contenu de la livraison | 1x antenne LoRa, 1x boîtier de protection avec antenne LoRa externe, 1x Heltec Mesh Node T114 Rev.2 LoRa 863-870MHz avec écran et GPS, 1x L76K module GNSS, 2x 2.54mm connecteurs mâles 1x13 broches, 2x SH1.25 câble de connexion batterie / solaire |
Longueur | 50.80 mm |
Largeur | 22.86 mm |
Hauteur | 9.68 mm |
Poids | 56 g |
