Eltako Kit de démarrage Energie Blister

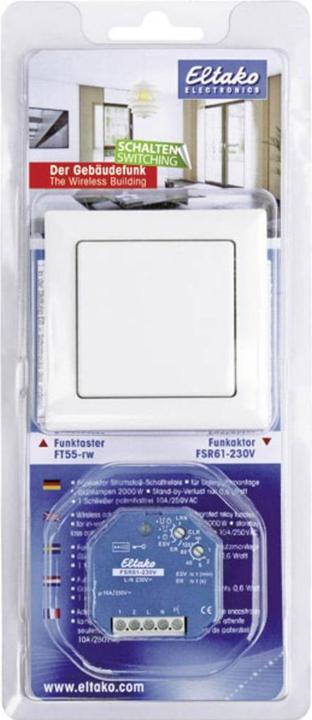

Le pack de boutons-poussoirs comprend un bouton sans fil FT55 en blanc brillant ainsi qu'un actionneur FSR61-230V avec fonction de commutateur à impulsion. FT55-wg : bouton-poussoir, dimensions extérieures 80x80 mm, dimensions intérieures du cadre 55x55 mm, hauteur 15 mm. Il génère l'énergie pour les télégrammes radio même lors de l'appui sur le bouton, donc sans fil et sans perte en veille. Le contenu de la livraison comprend le cadre R, un bouton W55, un double bouton DW55 (tous de la même couleur), un cadre de fixation BRF, la plaque de maintien HP, le module radio et un film adhésif. Le bouton-poussoir avec un seul bouton peut envoyer deux signaux exploitables : appuyer sur le bouton du haut et appuyer sur le bouton du bas. Le bouton-poussoir avec double bouton peut envoyer quatre signaux exploitables : appuyer sur deux boutons en haut et en bas. La plaque de maintien peut être vissée sur une surface plane ou collée au mur, sur du verre ou sur des meubles à l'aide du film adhésif fourni. Au-dessus d'une boîte de commutateur de 55 mm, les douilles présentes dans la boîte sont utilisées pour le montage par vis. Ensuite, l'éclairage du bouton-poussoir FTB peut également être clipsé à l'arrière de la plaque de maintien. En usine, le double bouton est clipsé sur le module radio. S'il doit être remplacé par le grand bouton, il faut retirer les moitiés du bouton vers l'avant sans les plier vers le centre. Ensuite, le grand bouton doit être clipsé de manière à ce que ses marquages 0 et I à l'arrière soient alignés avec le module radio. Lors du collage, commencez par coller l'ensemble plaque de maintien avec cadre et cadre de fixation avec les clips en haut et en bas. Ensuite, clipsez l'ensemble module radio avec le bouton, en veillant à ce que le marquage 0 soit toujours en haut à l'arrière. Avant de visser, dévissez le cadre avec le cadre de fixation de la plaque de maintien. Pour ce faire, poussez les clips de la plaque de maintien vers l'extérieur. Ensuite, vissez la plaque de maintien avec les clips en haut et en bas, clipsez le cadre avec le cadre de fixation et clipsez l'ensemble module radio avec le bouton, en veillant à ce que le marquage 0 soit toujours en haut à l'arrière.
