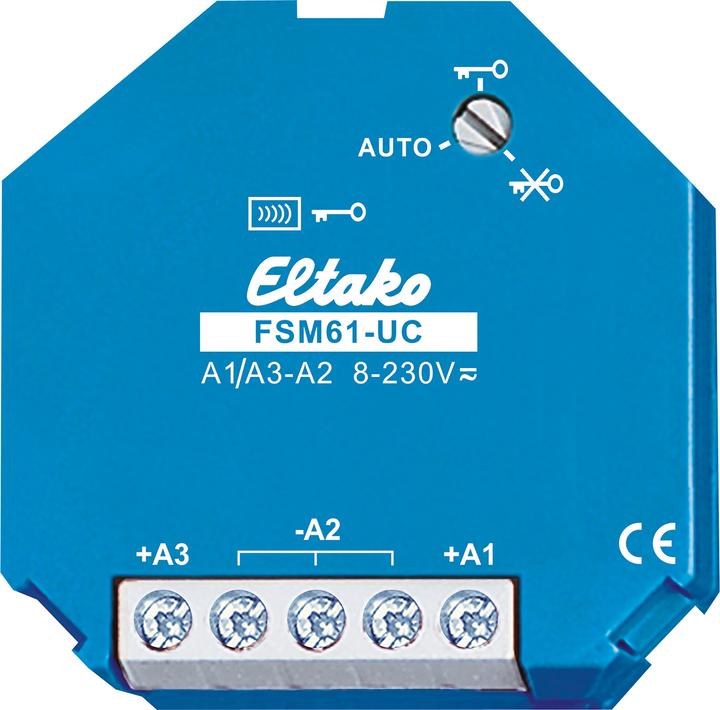

Eltako FSM61-UC Module d'émission radio

Eltako Module d'envoi radio FSM61-UC

Fabricant : Eltako
Désignation : Module d'envoi radio
Type : FSM61-UC
Fréquence radio : 868 MHz
Système de code tournant : Non
Portée : 30 m
Nombre de commandes : 2
Avec télécommande radio : Non
Bouton radio encastré : Non
Bouton radio en saillie : Non
Avec appareil de codage radio : Non
Degré de protection (IP) : IP20
Protection du clavier : Non
Alimentation : Autre

Détails supplémentaires :
Le module d'envoi radio à 2 canaux avec antenne intégrée n'a pas de perte en veille et est adapté pour un montage encastré. Il mesure 45 mm de long, 45 mm de large et 18 mm de profondeur. Le module d'envoi radio FSM61-UC dispose de deux canaux et peut envoyer des télégrammes radio dans le système de communication de bâtiment Eltako, comme un bouton radio. A1 envoie un télégramme radio comme si l'on appuyait sur un interrupteur en haut, tandis que A3 simule l'appui sur un interrupteur en bas. Le télégramme lors de l'ouverture des deux contacts de commande est identique à celui d'un bouton radio lors du relâchement. Il n'est pas permis de contrôler plusieurs modules d'envoi radio simultanément.

La tension de commande universelle à +An/-A2 traite les commandes de 8 à 253 V AC ou de 10 à 230 V DC avec une durée minimale de 0,2 seconde. La capacité parallèle maximale des lignes de commande à 230 V est de 5 nF, ce qui correspond à une longueur d'environ 20 mètres. Si les bornes A1 et A3 sont reliées par un pont, un télégramme radio est envoyé par A3 une fois par minute tant que la tension de commande est présente, par exemple pour des commandes centrales avec priorité. Une alimentation permanente n'est pas nécessaire, il n'y a donc pas de perte en veille.

Le commutateur rotatif est nécessaire pour activer ou désactiver le cryptage et est en mode AUTO pendant le fonctionnement. Pour activer le cryptage, tourner le commutateur rotatif en butée à droite (position clé) et appuyer une fois. Pour désactiver le cryptage, tourner le commutateur rotatif en butée à gauche (position clé barrée) et appuyer une fois.

EAN : 4010312300152.
