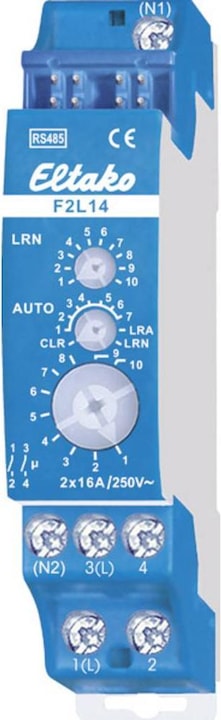

Eltako F2L14 Actionneur de commutation RS485 rail DIN

Relais de ventilation à 2 niveaux, 1+1 contacts normalement ouverts sans potentiel 16A/250V AC, avec technologie DX. Bidirectionnel. Perte en veille de seulement 0,1 watt. Connexion au bus Eltako-RS485. Câblage croisé du bus et de l'alimentation avec un pont de connexion. Pour cela, il suffit de connecter le conducteur N à la borne (N1) et L à 1(L) et/ou N à (N2) et L à 3(L). Cela entraîne une perte en veille supplémentaire de seulement 0,1 watt. En cas de coupure de l'alimentation, l'état de commutation est conservé. Lors du rétablissement de l'alimentation, il est défini comme étant éteint. Cet actionneur de ventilation évalue les informations de jusqu'à 23 capteurs passifs, tels que des boutons radio, des contacts de fenêtres et de portes, un capteur de poignée de fenêtre FFG7B-rw ou des modules d'émission radio. Des capteurs actifs pour le CO2, l'humidité ou la température sont également évalués. Avec l'outil PC PCT14, plusieurs capteurs actifs peuvent être liés. Si les deux contacts sont câblés en parallèle, l'actionneur à 2 niveaux pour 2 vitesses de ventilateur devient un actionneur pour un ventilateur. Le commutateur rotatif central est nécessaire en position LRN pour l'apprentissage. En fonctionnement, le mode de fonctionnement souhaité est réglé ici. Le commutateur rotatif supérieur est réglé sur le type de capteur lors de l'apprentissage. Un bouton radio (exclusif) avec double touche est appris en position 1 du commutateur rotatif. Pour d'autres options de réglage, veuillez consulter le mode d'emploi.
