Eaton Contacteur de puissance

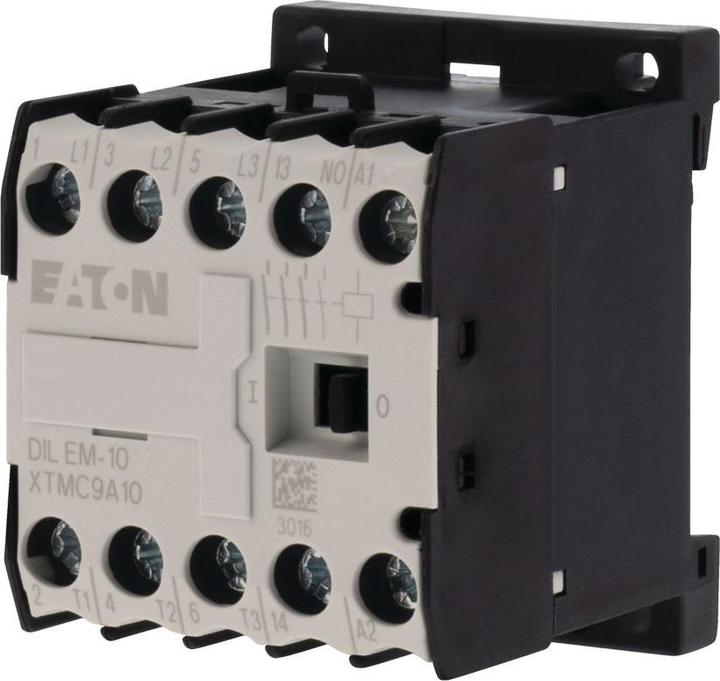

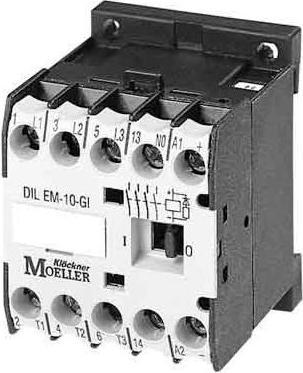

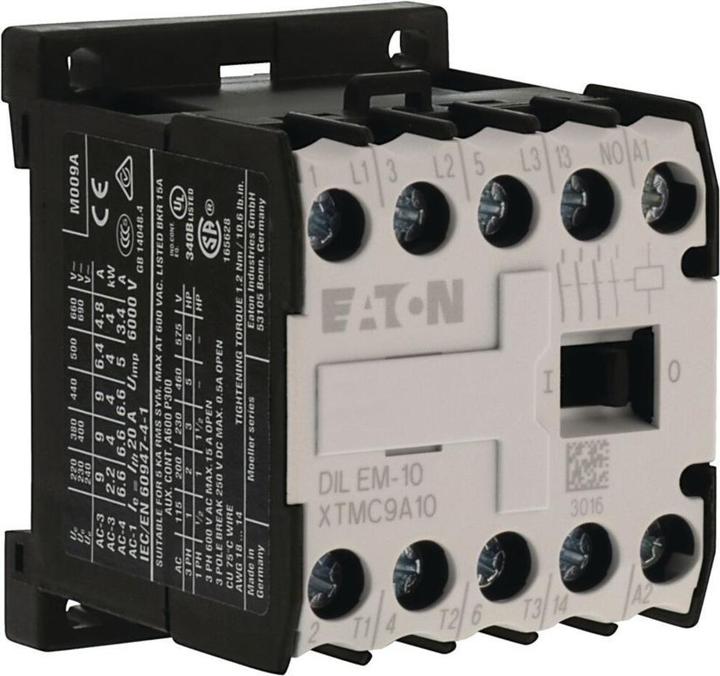

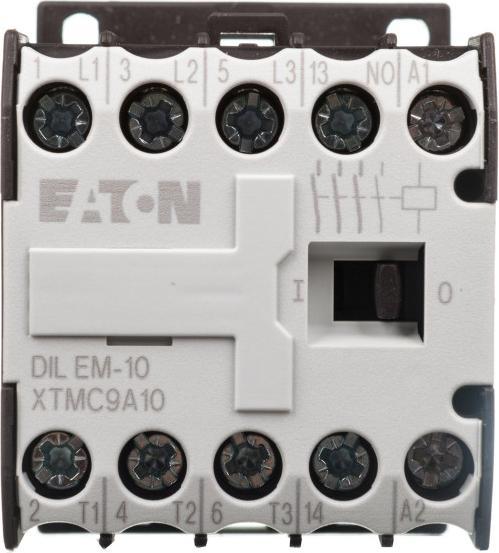

Contacteur de puissance Eaton DILEM-10 (400V 50Hz)

Fabricant : Eaton
Désignation : Contacteur de puissance AC-3/400V : 4kW 3p
Type : DILEM-10 (400V 50Hz)
Tension d'alimentation de commande nominale Us à AC 50 Hz : 400 V
Tension d'alimentation de commande nominale Us à AC 60 Hz : 440 V
Tension d'alimentation de commande nominale Us à DC : 0 V
Type de tension pour l'actionnement : AC
Courant opérationnel nominal Ie à AC-1, 400 V : 22 A
Courant opérationnel nominal Ie à AC-3, 400 V : 9 A
Puissance opérationnelle nominale à AC-3, 400 V : 4 kW
Courant opérationnel nominal Ie à AC-4, 400 V : 6,6 A
Puissance opérationnelle nominale à AC-4, 400 V : 3 kW
Puissance opérationnelle nominale NEMA : 3,7 kW
Convient pour le montage en série : Non
Nombre de contacts auxiliaires en tant que contacts de fermeture : 1
Type de connexion du circuit principal : Connexion à vis
Nombre de contacts de fermeture en tant que contacts principaux : 3

Détails supplémentaires :
Contacteur de puissance, application : Petit contacteur pour moteurs et charges résistives, contacteurs de puissance DILEM, catégorie d'utilisation : AC-1 : Charge non inductive ou peu inductive, fours à résistance, AC-3 : Moteurs à cage d'écureuil : Démarrage, coupure en marche, AC-4 : Moteurs à cage d'écureuil : Démarrage, freinage en contre-courant, inversion, jogging, méthode de connexion : bornes à vis.

Remarque : Également adapté pour les moteurs de classe d'efficacité IE3.
Description : avec interrupteur auxiliaire, pôles : 3 pôles, courant opérationnel nominal AC-3 380 V 400 V : Ie = 9 A, courant opérationnel nominal AC-1 courant thermique conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith = Ie = 22 A, fermé : Ith = 16 A, courant opérationnel nominal AC-1 courant thermique conventionnel 1-pôle ouvert : Ith = 50 A, fermé : Ith = 40 A, puissance opérationnelle nominale maximale pour moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P = 2,2 kW, 380 V 400 V : P = 4 kW, 660 V 690 V : P = 4 kW, puissance opérationnelle nominale maximale pour moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P = 1,5 kW, 380 V 400 V : P = 3 kW, 660 V 690 V : P = 3 kW, adapté pour : DILEM, DILE, configuration de contact S = contact NO : 1 S, type de courant AC/DC : fonctionnement AC, EAN : 4015080517887.
