Eaton Contacteur de puissance, 380 V 50/60 Hz, 3- 33348

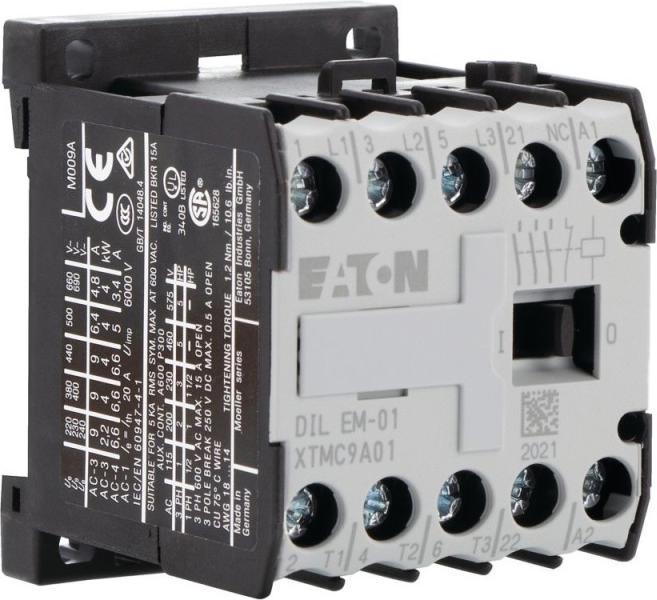

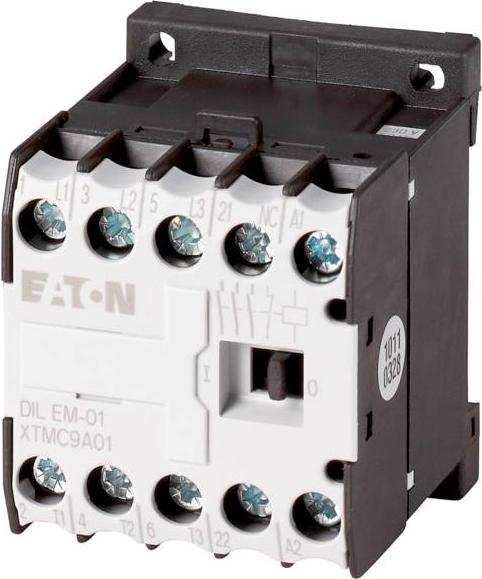

Contacteur de puissance Eaton DILEM-01 (380V 50-60Hz)

Fabricant : Eaton
Désignation : Contacteur de puissance AC-3/400V : 4kW
Type : DILEM-01 (380V 50-60Hz)
Tension d'alimentation de commande nominale Us à AC 50 Hz : 380 V
Tension d'alimentation de commande nominale Us à AC 60 Hz : 380 V
Tension d'alimentation de commande nominale Us à DC : 0 V
Type de tension pour l'actionnement : AC
Courant opérationnel nominal Ie à AC-1, 400 V : 22 A
Courant opérationnel nominal Ie à AC-3, 400 V : 9 A
Puissance opérationnelle nominale à AC-3, 400 V : 4 kW
Courant opérationnel nominal Ie à AC-4, 400 V : 6.6 A
Puissance opérationnelle nominale à AC-4, 400 V : 3 kW
Puissance opérationnelle nominale NEMA : 3.7 kW
Convient pour le montage en série : Non
Nombre de contacts auxiliaires en tant que contacts NC : 1
Type de connexion circuit principal : Connexion par vis
Nombre de contacts NO en tant que contacts principaux : 3

Détails supplémentaires :
Contacteur de puissance, Application : Petit contacteur pour moteurs et charges résistives, Contacteurs de puissance DILEM, Catégorie d'utilisation : AC-1 : Charge non inductive ou faiblement inductive, Fours à résistance, AC-3 : Moteurs à cage d'écureuil : Démarrage, coupure pendant le fonctionnement, AC-4 : Moteurs à cage d'écureuil : Démarrage, freinage par contre-courant, inversion, jogging, Méthode de connexion : bornes à vis, Remarque : Également adapté aux moteurs de classe d'efficacité IE3.

Description : avec interrupteur auxiliaire, Pôles : 3 pôles, Courant opérationnel nominal AC-3 380 V 400 V : Ie= 9 A, Courant opérationnel nominal AC-1 courant thermique conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith = Ie= 22 A, enfermé : Ith= 16 A, courant opérationnel nominal AC-1 courant thermique conventionnel 1-pôle ouvert : Ith= 50 A, enfermé : Ith= 40 A, puissance opérationnelle nominale maximale moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P= 2.2 kW, 380 V 400 V : P= 4 kW, 660 V 690 V : P= 4 kW, puissance opérationnelle nominale maximale moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P= 1.5 kW, 380 V 400 V : P= 3 kW, 660 V 690 V : P= 3 kW, adapté pour : DILE, configuration de contact : contact NC : 1, type de courant AC/DC : actionnement AC.
EAN : 4015080333487.
