Dronefactory Flyduino Kiss Carrier Mini Power Distribution

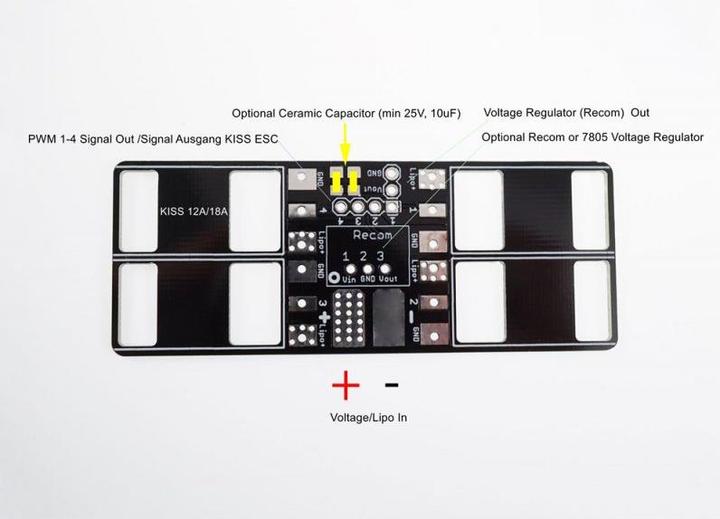

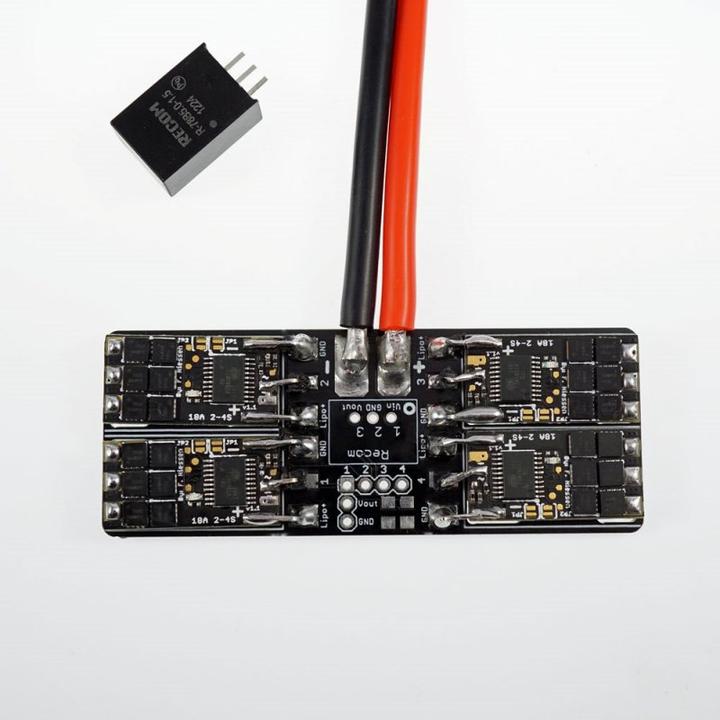

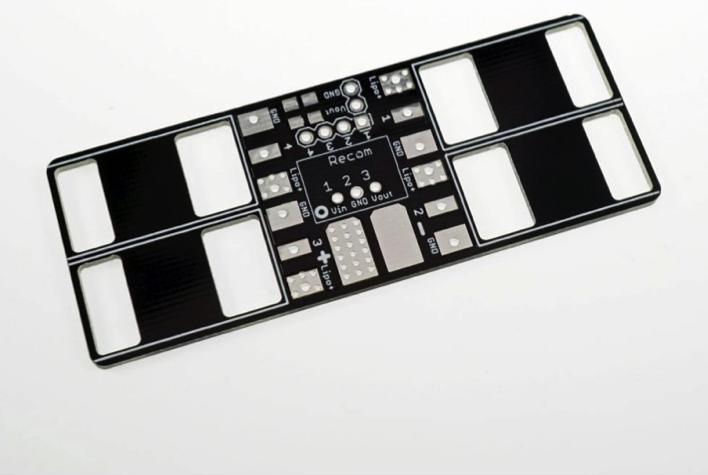

Le Mini Kiss Carrier Board permet une configuration propre de l'alimentation du drone. Cette version de 75x29 mm est spécialement conçue pour les drones de course FPV H-Quad. Il est prévu que le KISS ESC puisse être monté directement sur le PCB (via des connecteurs angulaires de 2,54 mm ou des câbles). Ceux-ci sont disposés de manière allongée, ce qui les rend compatibles avec les H-Quads courants. Les lignes de signal sont ensuite regroupées de manière pratique sur une barre. L'unité peut être fixée à l'aide de ruban adhésif double face. Les ESC peuvent également être fixés avant le montage sur le support. Pour établir la connexion d'alimentation, nous avons simplement utilisé des barres de broches angulaires de 2,54 mm et les avons épaissies avec de la soudure ; la partie fine est alors très courte et ne pose aucun problème. En option, il est possible d'installer des Recoms (alimentation à découpage de haute qualité) sur le PCB pour fournir par exemple 5 V pour un OSD ou une caméra. À la place d'un Recom, un petit filtre de tension peut également être réalisé élégamment avec une bobine (pas de 5 mm). L'installation de condensateurs céramiques 1206 est également possible en option (ces derniers n'ont pas de polarité). Taille : 75x29 mm, poids : 5 g, ampérage : 90 A, PCB d'une épaisseur de 1,6 mm.
