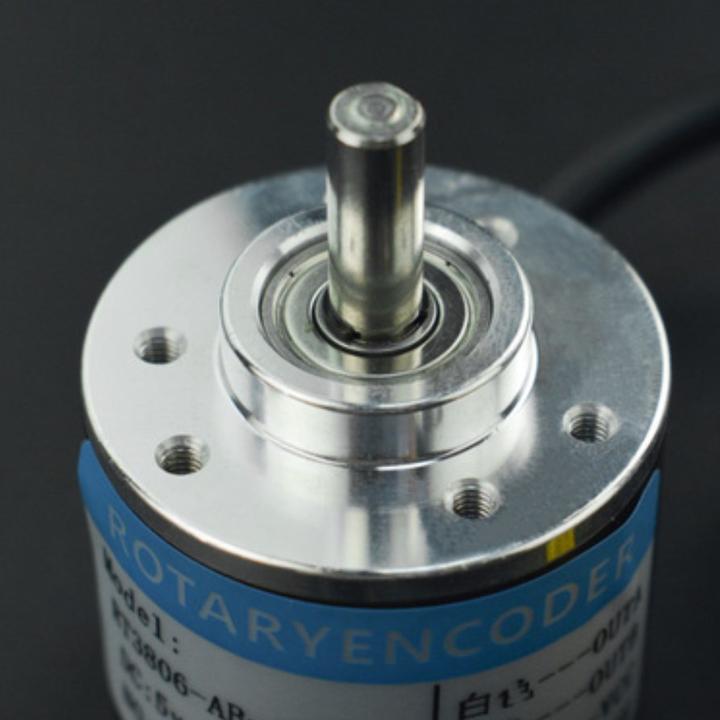

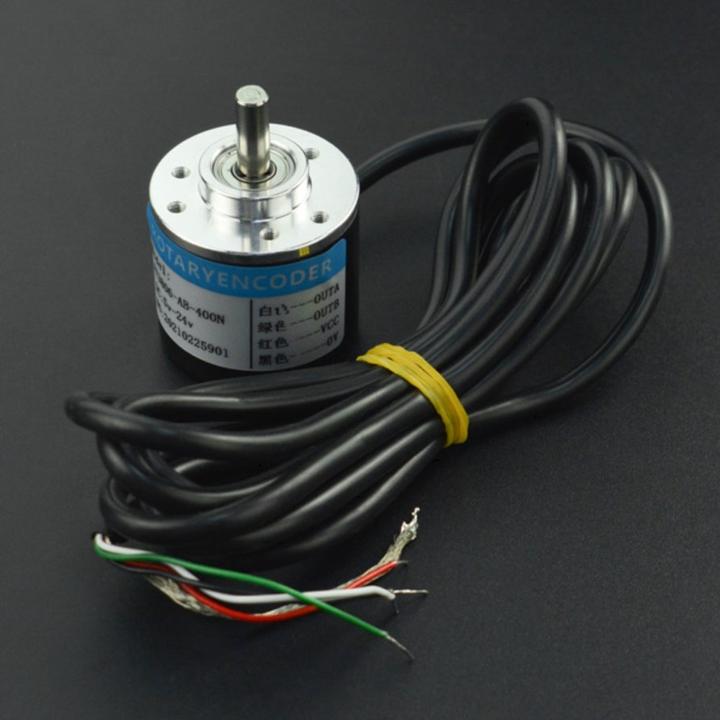

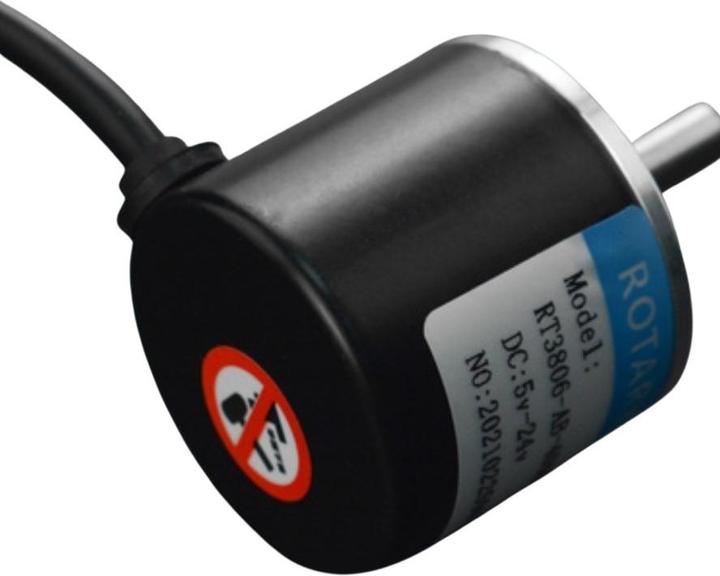

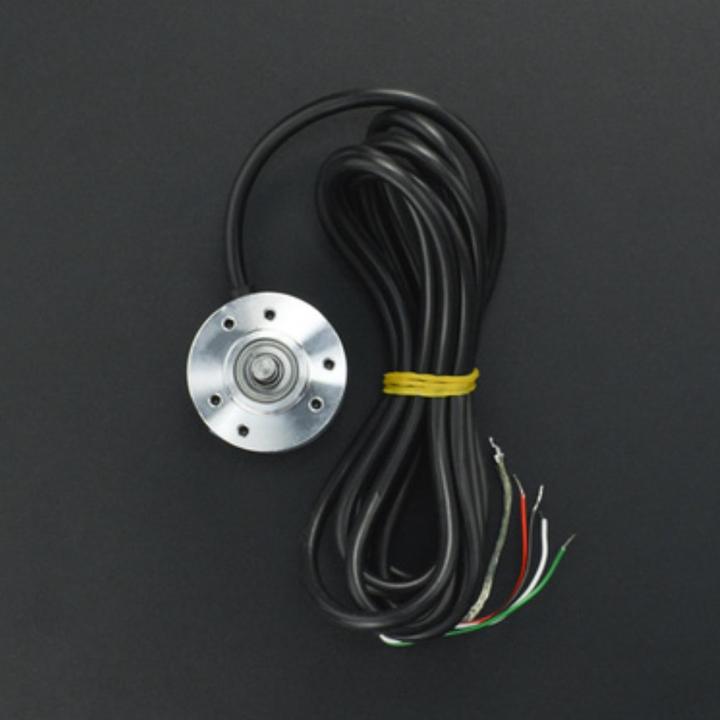

DFRobot Codeur rotatif photoélectrique incrémental 400P/R

Ceci est un encodeur rotatif photoélectrique incrémental industriel de DFRobot. Il génère un signal d'impulsions orthogonales à deux phases AB grâce à la rotation de la disque à grilles et de l'optocoupleur. 400 impulsions par tour pour chaque phase et 1600 impulsions par tour pour une sortie à deux phases et quatre fois. Cet encodeur prend en charge une vitesse maximale de 5000 tr/min. L'encodeur photoélectrique dispose d'une sortie NPN Open Collector. Il peut être utilisé directement avec un microcontrôleur équipé de résistances pull-up internes. Si aucune résistance interne n'est présente, l'encodeur est fourni avec deux résistances pull-up de 10KΩ séparées. L'encodeur est équipé d'une puce régulatrice de tension 750L05 avec une plage d'entrée de 4.8V à 24V, ce qui le rend compatible avec Arduino, STM32, PLC et d'autres types de microcontrôleurs.

Détails techniques :
Fabricant : DFRobot
SKU du fabricant : SEN0230
Tension : 4.8V – 24V
Diamètre : Ø39mm
Longueur : 35mm
Diamètre de l'arbre : Ø6mm
Longueur de l'arbre : 16mm
Poids : 232g

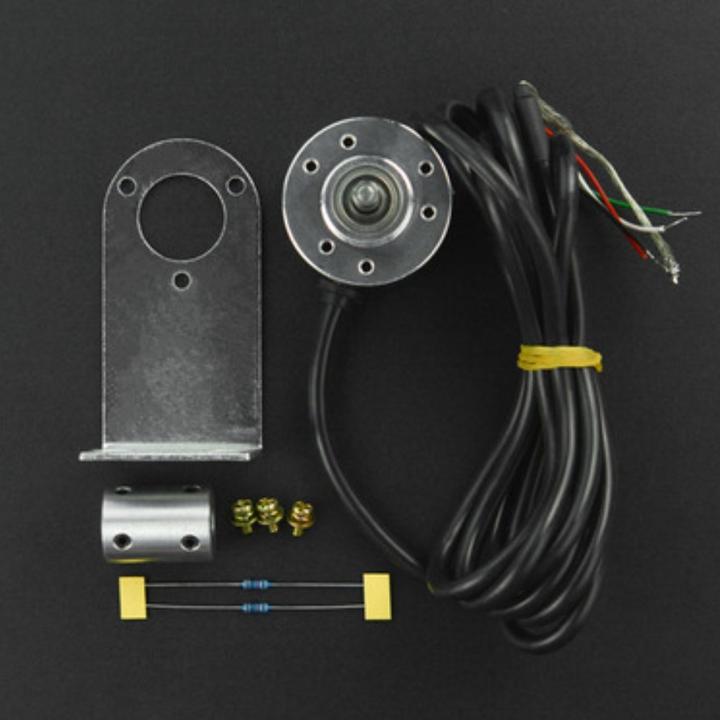

Contenu de la livraison :
1x Encodeur rotatif photoélectrique incrémental 400P/R
1x Support de montage
1x Tête Ø18mm
3x Vis M3
2x Résistance pull-up de 10KΩ.
