Berrybase Arduino Proto Shield Rev3 (Uno Size)

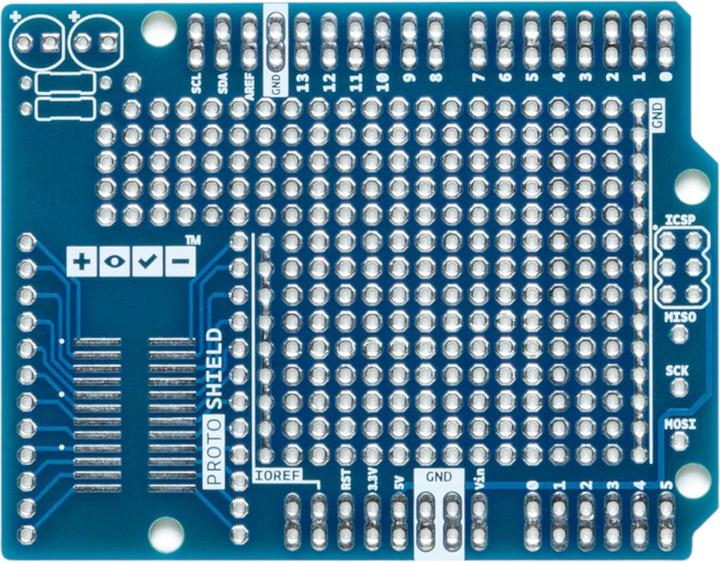

Le Proto Shield Rev3 de taille Uno facilite la conception de circuits personnalisés et le soudage direct dessus. Vous pouvez souder des circuits intégrés TH et SMD dans la zone de prototypage pour les tester avec votre carte Arduino. La zone SMD est conçue pour un circuit intégré SOIC avec un maximum de 24 broches, tandis que la zone TH offre beaucoup d'espace pour les composants nécessaires autour de votre projet. Vous pouvez même coller une mini-plaque de prototypage (non incluse) sur la zone de prototypage pour réaliser des opérations sans soudure. La zone de prototypage comprend également deux lignes d'alimentation (IOREF et GND), deux pads LED et des pads de sortie de signal SPI pour les cartes avec SPI uniquement sur le connecteur ICSP, comme l'Arduino Zero.

Caractéristiques :

• Le Proto Shield facilite la conception de circuits personnalisés.
• Il offre une zone SMD pour les circuits intégrés SOIC jusqu'à 24 broches.
• La zone TH dispose de beaucoup d'espace pour des composants supplémentaires.
• Deux lignes d'alimentation (IOREF et GND) sont présentes.
• Il y a deux pads LED et des pads de sortie de signal SPI.
• Un connecteur ICSP est inclus.

Exemples d'application :

• Création et test de prototypes pour des projets électroniques.
• Intégration de capteurs et d'actionneurs supplémentaires dans des projets Arduino Uno.
• Développement de circuits personnalisés pour des applications spécifiques.
• Construction et test de conceptions de circuits sans soudure.
• Création de projets portables en les montant sur une surface ou dans un boîtier.

Données techniques :

• Fabricant : Arduino
• SKU du fabricant : TSX00083
• Conformités : REACH
• Dimensions : 54 x 69 x 2 mm
• Poids : 21 g

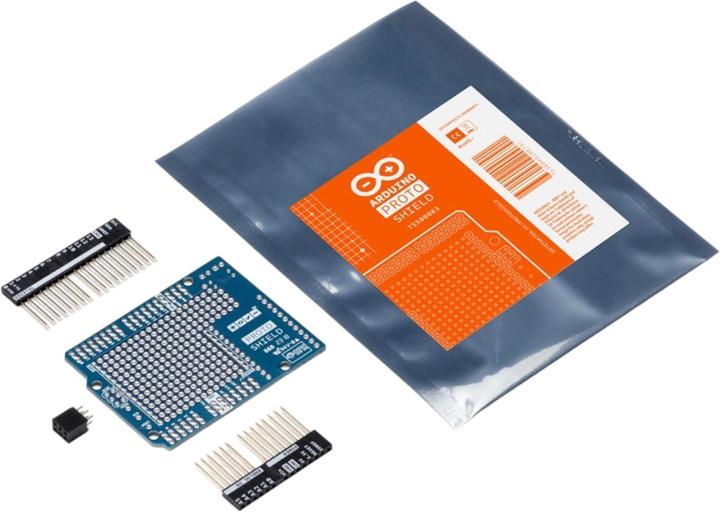

Contenu de la livraison :

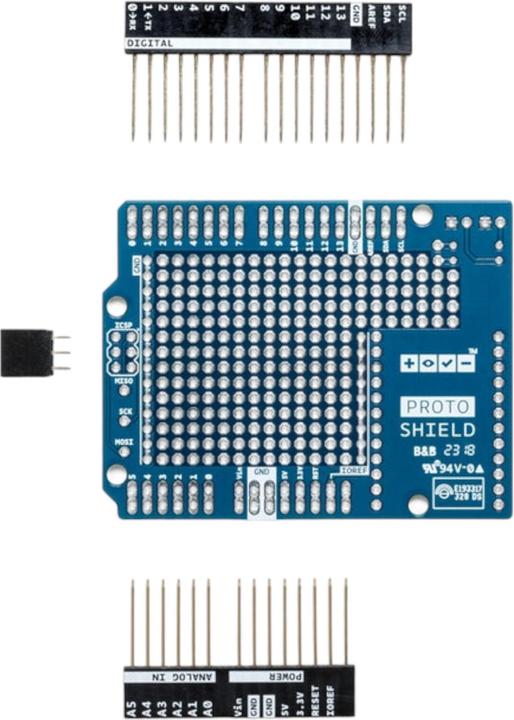

• 1x Proto Shield Rev3 PCB de taille Uno
• 1x ensemble de barres de connexion.
