Arduino Mkr Zero (Bus I2s & Sd Pour Le Son, La Musique & Les Données Audio Numériques)

I2S Bus & SD ! Le MKR Zero dispose d'un port SD intégré avec des interfaces SPI spéciales (SPI1), vous permettant de jouer avec des fichiers musicaux sans matériel supplémentaire ! Pour ceux qui ne le savent pas, l'I2S (Inter-IC Sound) est une norme de bus série électrique pour connecter des appareils audio numériques.

Attention musiciens : nous avons quelques nouvelles pour vous ! Nous avons publié deux bibliothèques pour vous :

• Arduino Sound Library - un moyen simple de lire et d'analyser des données audio avec Arduino sur des cartes basées sur le SAM D21.
• I2S Library - pour utiliser le protocole I2S sur des cartes basées sur le SAMD21.

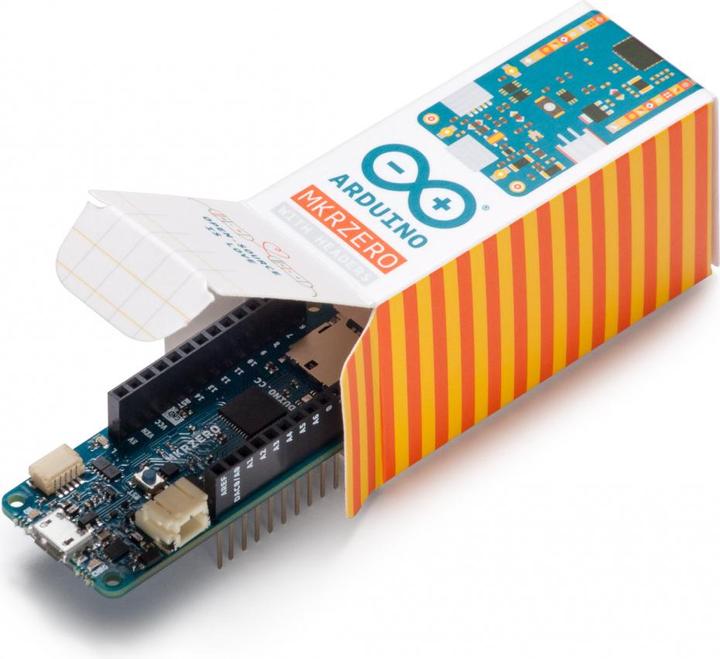

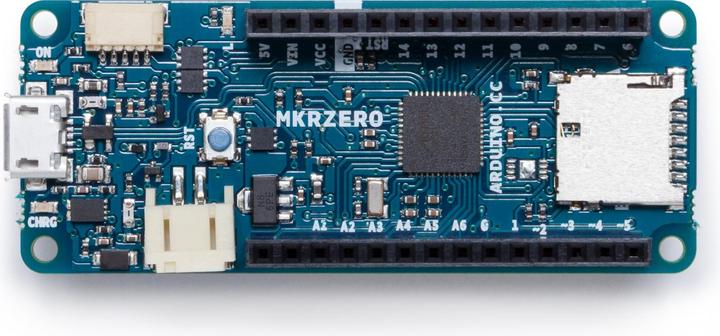

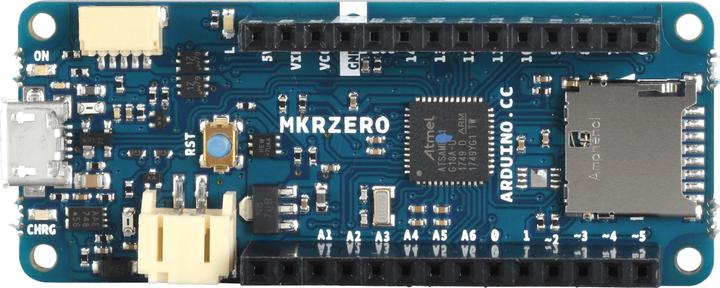

Arduino MKR Zero
Le MKR Zero vous offre la puissance d'un Arduino Zero dans un format plus petit, défini par le facteur de forme MKR. La carte MKR Zero est un excellent outil pédagogique pour en apprendre davantage sur le développement d'applications 32 bits. Elle dispose d'un port SD intégré avec des interfaces SPI spéciales (SPI1), vous permettant de jouer avec des fichiers musicaux sans matériel supplémentaire ! La carte est alimentée par le MCU SAMD21 d'Atmel avec un cœur ARM Cortex M0+ 32 bits.

Spécifications techniques :

• Microcontrôleur : SAMD21 Cortex-M0+ 32 bits ARM MCU basse consommation
• Alimentation de la carte (USB/VIN) : 5V
• Batterie prise en charge : Li-Po cellule unique, 3.7V, 700mAh minimum
• Courant CC pour la broche 3.3V : 600mA
• Courant CC pour la broche 5V : 600mA
• Tension de fonctionnement du circuit : 3.3V
• Broches d'E/S numériques : 22
• Broches PWM : 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - ou 18 -, A4 - ou 19)
• UART : 1
• SPI : 1
• I2C : 1
• Broches d'entrée analogique : 7 (ADC 8/10/12 bits)
• Broches de sortie analogique : 1 (DAC 10 bits)
• Interruptions externes : 8 (0, 1, 4, 5, 6, 7, 8, A1 - ou 16 -, A2 - ou 17)
• Courant CC par broche d'E/S : 7 mA
• Mémoire Flash : 256 Ko
• Mémoire Flash pour le bootloader : 8 Ko
• SRAM : 32 Ko
• EEPROM : non
• Vitesse d'horloge : 32.768 kHz (RTC), 48 MHz
• LED_BUILTIN : 32
• Dispositif USB à pleine vitesse et hôte intégré.
