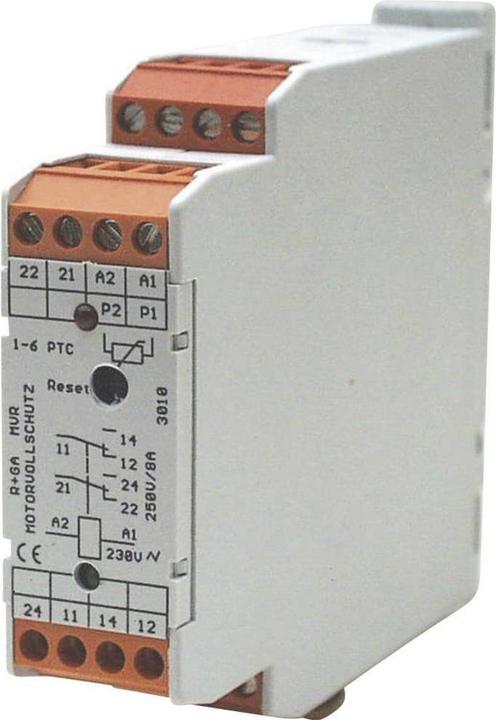

Appoldt Thermistance unité de protection du moteur

Le relais fonctionne avec toutes les résistances PTC selon la norme DIN 44081, tant que leur résistance froide totale en série ne dépasse pas 1500 Ω. L'appareil fonctionne selon le principe du courant de repos, ce qui signifie que le circuit de mesure est surveillé pour détecter une interruption. La tension maximale du capteur est de 7,6 V. Grâce au transformateur utilisé conformément à la norme VDE 0551, le circuit de mesure est galvaniquement isolé du réseau. Avec une faible résistance du capteur, le relais de sortie est activé. Lorsque la température de coupure nominale (NAT) est atteinte (résistance du capteur élevée), le relais de sortie se désactive. La valeur de déclenchement de l'appareil est d'environ 3 K avec une tolérance d'environ ±8 °C. La valeur de retour (hystérésis de commutation) est la valeur de déclenchement -10 %.
