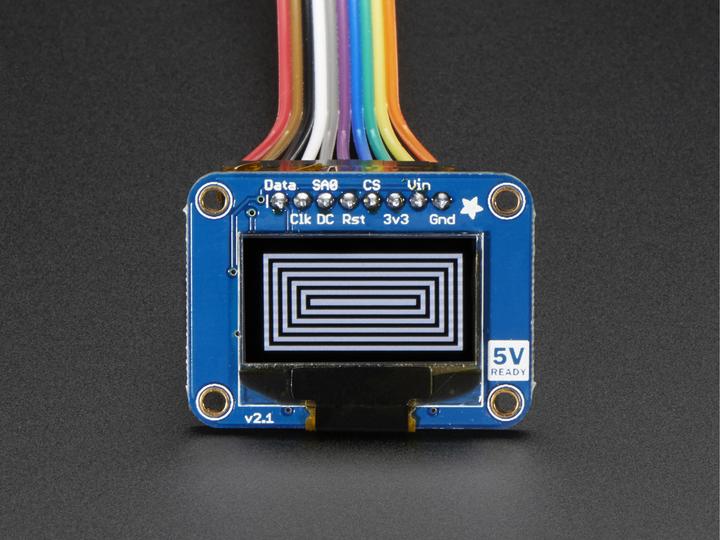

Adafruit Écran graphique OLED monochrome 0,96" 128x64

Ces écrans sont petits, d'environ 1 pouce de diamètre, mais très lisibles grâce au contraste élevé d'un écran OLED. Cet écran est composé de 128x64 pixels OLED blancs individuels, qui peuvent être allumés ou éteints par la puce de contrôle. Comme l'écran produit sa propre lumière, aucun rétroéclairage n'est nécessaire. Cela réduit la consommation d'énergie pour faire fonctionner l'OLED et est la raison du contraste si élevé ; nous aimons beaucoup cet écran miniature pour sa clarté !

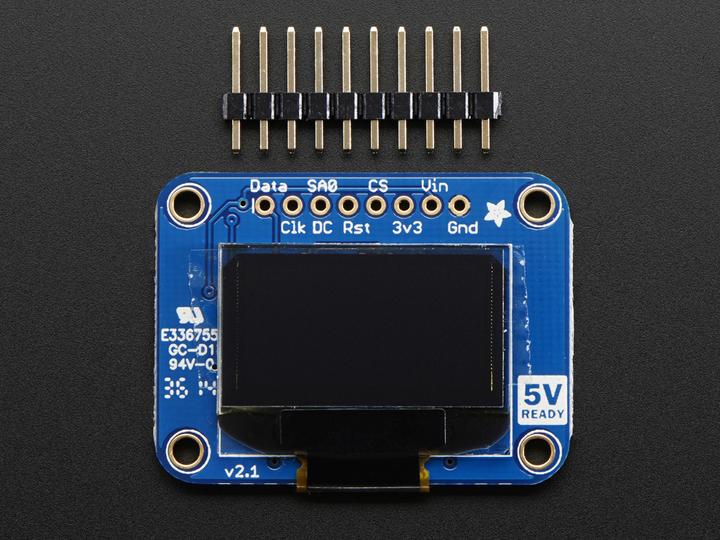

Ce module peut être utilisé avec une interface SPI ou I2C, sélectionnable en soudant deux jumpers à l'arrière. Le design est entièrement compatible 5V, avec un régulateur intégré et un convertisseur boost intégré. Il n'a jamais été aussi facile de se connecter directement à votre microcontrôleur 3V ou 5V sans avoir besoin d'un convertisseur de niveau !

Nous avons un tutoriel détaillé et un code d'exemple sous la forme d'une bibliothèque Arduino pour le texte et les graphiques. Vous aurez besoin d'un microcontrôleur avec plus de 1K de RAM, car l'écran doit être mis en mémoire tampon.

Vous pouvez télécharger notre bibliothèque Arduino pour l'écran OLED SSD1306, qui est fournie avec un code d'exemple. La bibliothèque peut imprimer du texte, des bitmaps, des pixels, des rectangles, des cercles et des lignes. Elle nécessite 1K de RAM, car elle doit mettre en mémoire tampon l'ensemble de l'écran, mais elle est très rapide ! Le code est facile à adapter à tout autre microcontrôleur.

Détails techniques

Dimensions :

• PCB : 38mm x 29mm (1,5" x 1")
• Écran : 25mm x 14mm
• Épaisseur : 4mm
• Poids : 8,5g
• La consommation d'énergie de l'écran dépend entièrement de votre utilisation : chaque LED OLED consomme de l'énergie lorsqu'elle est allumée, donc plus vous avez de pixels éclairés, plus la consommation d'énergie est élevée. En pratique, elles consomment environ 20mA, mais pour des chiffres précis, vous devez mesurer le courant dans votre circuit d'utilisation.
• Ce module/puce utilise une adresse I2C 7 bits entre 0x3C-0x3D, sélectionnable avec des jumpers.
