Adafruit Carte de dérivation de l'amplificateur de thermocouple MAX31855 (mise à jour MAX6675) - v2.0

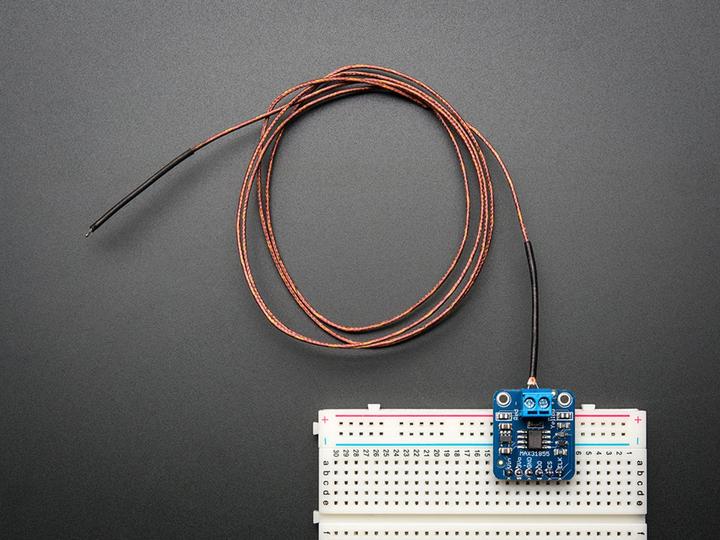

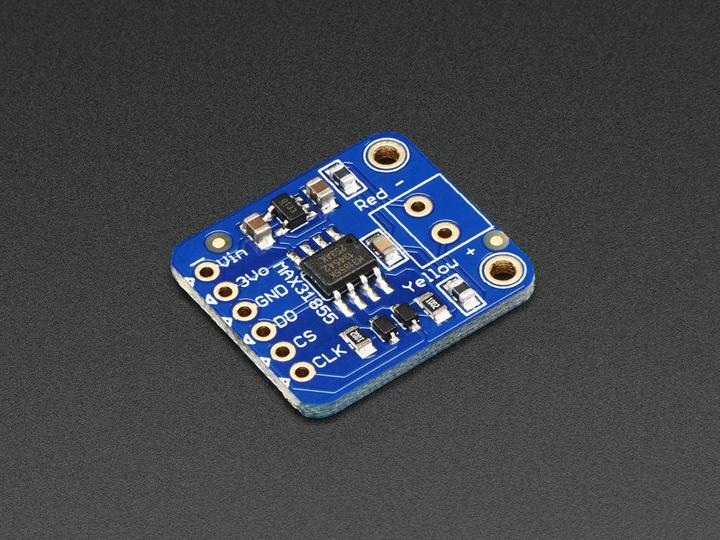

Les thermocouples sont très sensibles et nécessitent un bon amplificateur avec une référence de compensation à froid. Le MAX31855K fait tout pour vous et peut être facilement connecté à n'importe quel microcontrôleur, même sans entrée analogique. Cette carte d'extension comprend la puce elle-même, un régulateur 3,3V avec des condensateurs de découplage de 10uF, et un circuit de décalage de niveau, le tout assemblé et testé. Elle est fournie avec un bloc de bornes à 2 broches pour se connecter au thermocouple et un connecteur à broches pour se brancher sur n'importe quelle plaque d'essai ou perfboard. Elle s'associe bien avec notre thermocouple de type K de 1 mètre.

Nouveau ! Utilise désormais le MAX31855K au lieu du MAX6675, permettant une plage de mesure de température plus large. Veuillez noter que le MAX31855 n'est pas compatible en termes de broches ni de code avec le MAX6675. Nous avons une bibliothèque Arduino pour les deux puces, mais vous devrez ajuster tous les designs existants du MAX6675 pour le MAX31855. Le MAX6675 a été discontinué par Maxim.

La version 2.0 inclut désormais des perles de ferrite et un condensateur de filtrage à bord pour une meilleure stabilité. Elle fonctionne avec tout thermocouple de type K et ne fonctionnera pas avec d'autres types de thermocouples. La plage de sortie est de -200°C à +1350°C par incréments de 0,25 degré, avec lecture de température interne. Elle fonctionne avec une alimentation de 3,3 à 5V et est conforme aux niveaux logiques. La sortie de données SPI nécessite 3 broches d'E/S numériques.
