Adafruit Amplificateur audio stéréo de classe D MAX9744

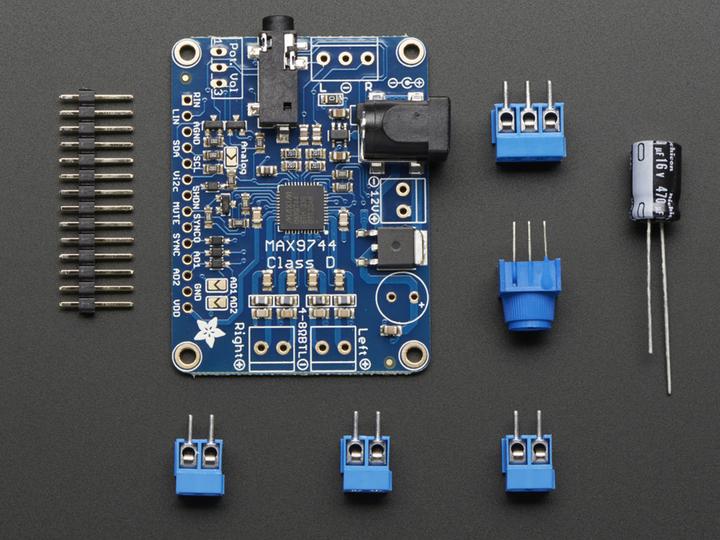

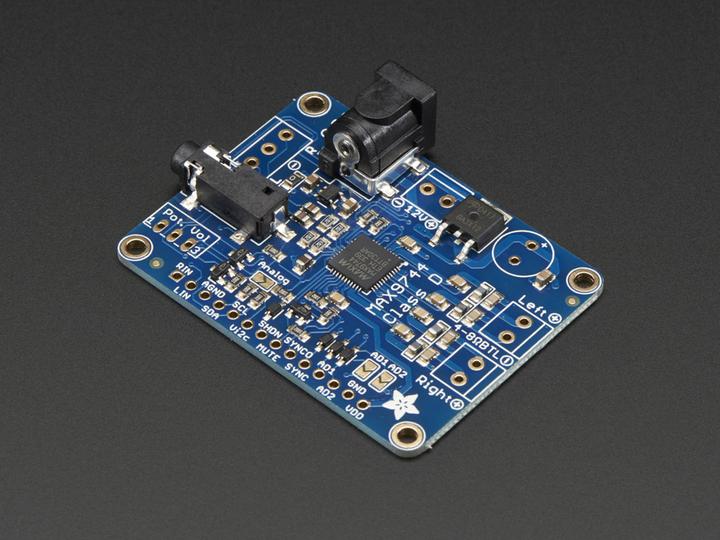

Augmentez le volume avec cet amplificateur stéréo de 20 W ! Cette petite carte mince possède un amplificateur de classe D à bord, qui fournit 2 canaux de haut-parleurs d'impédance 4-8 ohm de 20W chacun. Alimentez-le en 5-12VDC en utilisant la prise DC intégrée et le niveau de ligne stéréo dans le système stéréo 3,5mm, branchez la prise casque et dérangez facilement. Parce qu'il est de classe D, son fonctionnement est complètement froid, aucun dissipateur thermique n'est nécessaire et il est extrêmement efficace - jusqu'à 93% d'efficacité, ce qui le rend idéal pour les appareils portables ou alimentés par batterie. Nous aimons l'amplificateur MAX9744 au cœur de cette carte car il est très facile à utiliser, mais il a également des capacités de contrôle de volume à la fois analogique et numérique. Utilisez un seul pot de 1K (nous en avons inclus un) pour régler le type de volume analogique suivant. Ou connectez-le à votre microcontrôleur préféré et envoyez des commandes I2C pour régler 64 niveaux de gain de volume. Nous avons pris cette belle puce et l'avons emballée pour vous dans un boîtier, avec une protection contre l'inversion de polarité, des prises et des blocs de connexion, un décalage de niveau i2c et un point de soudure dans un pot de volume. Chaque commande est accompagnée d'un tableau de répartition MAX9744 dont toutes les pièces montées en surface sont entièrement assemblées et testées. Nous incluons également 3 bornes à 2 broches et 1 borne à 3 broches, un condensateur de filtrage de puissance de 470uF et un pot de compensation de 1K. Pour utiliser cette carte, il faut un peu de soudure pour fixer les terminaux et autres composants, mais c'est assez simple et cela devrait prendre moins de 15 minutes. Voir notre tutoriel détaillé pour les instructions de montage et l'utilisation générale.
