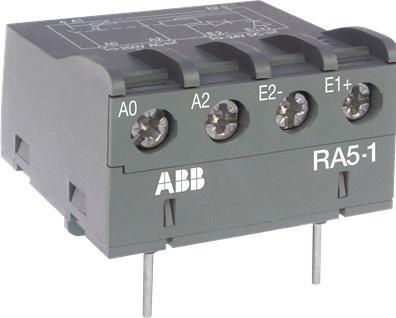

ABB RA5-1

Le RA5-1 est un relais d'interface conçu pour recevoir des signaux de 24 V CC fournis par des PLC ou d'autres sources à faible puissance de sortie et pour les restaurer avec une puissance suffisante pour faire fonctionner les bobines des contacteurs concernés. Le relais d'interface RA5-1 se compose d'un relais électromécanique miniature équipé d'un contact normalement ouvert et d'une bobine de 24 V CC à faible consommation. La bobine du relais d'interface est contrôlée par le PLC, tandis que le contact normalement ouvert assure la commutation du contacteur de puissance. La commutation de la bobine peut provoquer des surtensions qui affectent négativement les dispositifs électroniques, les isolateurs et, en général, la durée de vie des composants. Le RA5-1 est équipé de suppressions de surtension : sur la bobine du relais de 24 V CC via une diode et sur la bobine du contacteur de puissance via un varistor. De plus, le RA5-1 est protégé contre l'inversion des pôles du relais par une diode insérée entre les bornes d'entrée E1 et E2.
