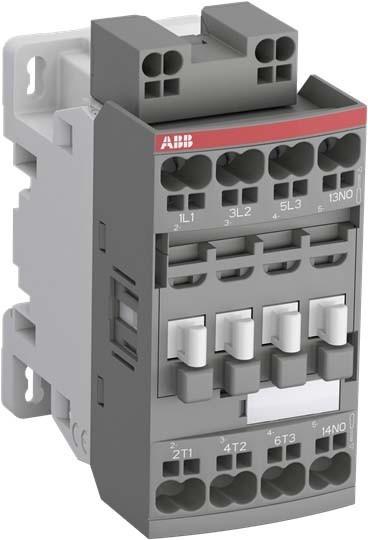

ABB AF12-30-10K-11 Contacteur 24-60V 50/60Hz / 1SBL157005R1110

ABB Stotz S&J Contacteur AF12-30-10K-11 Fabricant : ABB Stotz S&J Désignation : Contacteur Type : AF12-30-10K-11 Tension de commande nominale Us à AC 50 Hz : 24 V Tension de commande nominale Us à AC 60 Hz : 24 V Tension de commande nominale Us en DC : 20 V Type de tension pour l'activation : AC/DC Courant de service nominal Ie à AC-1, 400 V : 28 A Courant de service nominal Ie à AC-3, 400 V : 12 A Puissance de service nominale à AC-3, 400 V : 5,5 kW Puissance de service nominale NEMA : 3,7285 kW Convient pour montage en série : non Nombre de contacts auxiliaires en tant que fermants : 1 Type de connexion du circuit principal : connexion à ressort Nombre de contacts fermants en tant que contacts principaux : 3

Les contacteurs AF12 triphasés représentent la série compacte avec commande AC/DC et des plages de tension de bobine très larges. Ils commutent des circuits de puissance avec des moteurs, des charges légèrement inductives ou non inductives. Seules 4 bobines couvrent des tensions de commande de 20 à 500 VDC et de 24 à 500 VAC. Ils possèdent une protection contre les surtensions intégrée et ne nécessitent pas d'éléments d'extinction supplémentaires. Tous les contacts auxiliaires à ouverture intégrés ou ajoutés ultérieurement sont réalisés en tant que contacts miroir selon la norme IEC60947-5-1 Annexe L. D'autres accessoires tels que des temporisateurs, des aides au câblage et des éléments de verrouillage complètent la gamme. Les contacteurs avec le code de bobine -11 ne conviennent pas pour une connexion à des sorties SPS de 24V DC.
