Bestseller Entwicklungsboards + Kits von WaveShare
Auf dieser Seite findest du eine Rangliste der besten Produkte von WaveShare aus dieser Kategorie. Um dir einen schnellen Überblick zu verschaffen, haben wir die wichtigsten Informationen zu den Produkten in der Rangliste bereits für dich zusammengestellt.
1. WaveShare Industrieller USB zu RS485 Konverter
Dies ist ein industrieller USB-zu-RS485-Konverter von Waveshare mit einem originalen FT232RL-Chip. Der USB-zu-RS485-Konverter ist sehr einfach zu bedienen und ermöglicht das automatische Senden und Empfangen von Daten über RS485. Mit diesem RS485-Adapter können Sie Arduinos über einen PC steuern, die über RS485 verbunden sind. Die Installation ist sehr einfach; installieren Sie zunächst die Treiber für den FT232R, und dann können Sie den seriellen USB-Port auswählen und Daten über eine serielle Konsole an den RS485 senden.
Merkmale:
- USB-zu-RS485-Kommunikation
- Original FT232RL
- Onboard TVS (Transient Voltage Suppressor) zum Schutz vor Spannungsspitzen
- Selbst zurücksetzende Sicherung und Schutzdioden
- 3 LEDs zur Anzeige von Betriebszuständen wie Senden, Empfangen und Betriebsspannung
Technische Details:
- Eingebauter RS485-Chip: FT232RL
- Baudrate: 300-921600bps
- Host-Port: USB
- Geräte-Port: RS485
- USB:
- Betriebsspannung: 5V
- Anschluss: USB-A
- Schutz: 200mA selbst zurücksetzende Sicherung, ESD-Schutz
- Übertragungsreichweite: etwa 5m
- RS485:
- Anschluss: Schraubklemme
- Pins: A+, B-, GND
- Senden/Empfangen: automatische Hardwaresteuerung
- Schutz: 600W gegen Blitz und Überspannung, 15KV ESD-Schutz (integrierter 120R-Balancierungswiderstand)
- Übertragungsdistanz: etwa 1200m (niedrige Baudrate)
- Übertragungsmodus: Punkt-zu-Mehrpunkt (bis zu 32 Knoten, Verwendung von Repeatern wird für 16 Knoten oder mehr empfohlen)
- LED-Anzeigen:
- PWR: Rote Stromanzeige, leuchtet auf, wenn die USB-Verbindung hergestellt ist und Spannung erkannt wird.
- TXD: TX-Anzeige-LED, leuchtet auf, wenn der USB-Port Daten sendet.
- RXD: RX-Anzeige-LED, leuchtet auf, wenn die Geräteports Daten zurücksenden.
- Umgebungsbedingungen:
- Temperatur: -15°C bis +70°C
- Luftfeuchtigkeit: 5%RH bis 95%RH
- Betriebssystem: Mac, Linux, Android, WinCE, Windows 10/8.1/8/7/XP
- Abmessungen: 75 x 24 x 15mm
- Gewicht: 88,3g
Lieferumfang:
- 1x Industrieller USB-zu-RS485-Konverter
- 1x 1,2m USB-Verlängerungskabel.
2. WaveShare POE USB-C Splitter 5V/5A 25W IEEE 802.3af
Der POE USB-C Splitter 5V/5A 25W von WaveShare ist eine zuverlässige Lösung zur Stromversorgung netzwerkfähiger Geräte wie dem Raspberry Pi. Entwickelt für den industriellen Einsatz, gewährleistet dieser Splitter eine stabile Leistung durch den integrierten MPS-Steuerchip. Er unterstützt die IEEE 802.3af/at-konforme Gigabit-Ethernet-Verbindung, was eine sichere und effiziente Energieübertragung über das Netzwerkkabel ermöglicht. Das robuste Aluminiumgehäuse sorgt nicht nur für eine hervorragende Wärmeableitung, sondern schützt das Gerät auch vor äusseren Einflüssen. Mit einer Ausgangsspannung von 5V ist der Splitter ideal für Geräte, die eine konstante und zuverlässige Stromquelle benötigen. Zudem schützt das isolierte Schaltnetzteil angeschlossene Geräte vor Überspannungen und anderen Störungen, was die Sicherheit und Langlebigkeit der Geräte erhöht.
- MPS Steuerchip für hohe Effizienz und stabile Leistung
- Unterstützt Gigabit Ethernet mit Geschwindigkeiten bis zu 1 Gbit/s
- Kompatibel mit IEEE 802.3af/at PoE-Standard für zuverlässige Stromversorgung
- Isoliertes Schaltnetzteil schützt vor Überspannungen
- Robustes Metallgehäuse für verbesserten Schutz und Wärmeableitung.

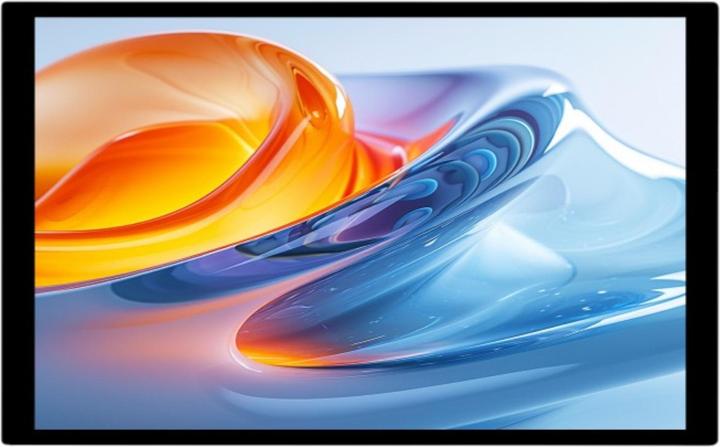

3. WaveShare 10.1inch DSI Capacitive Touch Display, 800×1280
Mit dem 10,1 Zoll DSI Capacitive Touch Display von Waveshare bringst du dein Projekt auf das nächste Level. Das Display bietet eine beeindruckende Auflösung von 800×1280 Pixeln und überzeugt durch seine brillante Farbdarstellung dank IPS-Technologie. Durch die Optical Bonding Technologie erhältst du eine besonders klare Darstellung und eine höhere Robustheit gegenüber Umwelteinflüssen. Die integrierte kapazitive Touchfunktion erlaubt eine flüssige und präzise Bedienung mit bis zu zehn Fingern gleichzeitig. Entwickelt wurde dieses Display speziell für den Einsatz mit dem Raspberry Pi über die DSI-Schnittstelle, was eine einfache Integration ermöglicht. Das Display kommt bereits mit einem robusten Toughened Glass Panel, das ideal für anspruchsvolle Anwendungen geeignet ist. Durch die geringe Latenzzeit bei der Toucherkennung erhältst du eine reaktionsschnelle Benutzererfahrung. Eine energieeffiziente Hintergrundbeleuchtung sorgt dafür, dass du auch bei längerer Nutzung von einer langen Betriebsdauer profitieren kannst. Ob für industrielle Steuerungen, Multimedia-Anwendungen oder DIY-Projekte – dieses Display ist vielseitig einsetzbar und wird dich mit seiner Qualität begeistern.
Empfohlenes Zubehör:
Raspberry Pi Board
Technische Daten:
Hersteller: Waveshare
Hersteller SKU: 30052
Displaytyp: IPS Panel mit Optical Bonding
Grösse: 10,1 Zoll
Auflösung: 800×1280 Pixel
Blickwinkel: 178 Grad
Refresh Rate: 60Hz
Touchtechnologie: Kapazitiv, 10-Punkt-Multitouch
Schnittstelle: DSI
Hintergrundbeleuchtung: LED
Energieverbrauch: ca. 4,8W
Anschluss: DSI 22 Pin
Betriebstemperatur: 0°C bis 70°C
Material: Glas und Aluminium
Abmessung: 239 x 147 x 12mm
Gewicht: 635g
Lieferumfang:
1x 10,1 Zoll DSI Capacitive Touch Display, 800×1280
1x FFC 22PIN Kabel 20cm
1x Zubehörset (Schrauben, Abstandshalter).
4. WaveShare ESP32 5+1-DOF Roboterarm-Kit RoArm-M3-PRO mit Hochdrehmoment Serial Bus Servos
Mit dem RoArm-M3-PRO von Waveshare baust Du Dir Deinen eigenen präzisen, vielseitigen Roboterarm für Anwendungen im Bereich Forschung, Bildung oder DIY-Projekte. Das Kit basiert auf einem leistungsstarken ESP32 Mikrocontroller und nutzt sieben Serial Bus Servos (davon 5 Vollmetall Servos), die Dir eine flexible und flüssige Bewegung in fünf Achsen plus Greifer ermöglichen. Die integrierten Hochdrehmoment-Servos sorgen für stabile und präzise Bewegungen bei gleichzeitig kompakter Bauform. Die Steuerung erfolgt kabellos über WiFi oder Bluetooth, was Dir eine bequeme Integration in bestehende Systeme oder Fernsteuerung via App erlaubt. Der Arm wird über inverse Kinematik und benutzerfreundliche Software angesprochen, sodass Du ihn auch ohne tiefgreifende Programmierkenntnisse sofort nutzen kannst. Dank mitgelieferter grafischer Benutzeroberfläche steuerst Du Positionen einfach per Drag & Drop oder führst komplexe Bewegungsabläufe ab. Für die Programmierung steht Dir eine Web-Oberfläche sowie Unterstützung für MicroPython zur Verfügung. Das robuste Aluminium-Gehäuse der Gelenke und die modulare Konstruktion ermöglichen Dir eine lange Lebensdauer und einfache Wartung. Die Software ist Open Source, wodurch Du das System individuell anpassen kannst. Das Modell eignet sich für präzise Greif- und Sortieraufgaben, experimentelle Automatisierung und als Einstieg in die Welt der Robotik. Eine Vielzahl an Tutorials und Demos machen den Einstieg besonders leicht.
Technische Daten:
Hersteller: Waveshare
Hersteller SKU: 30444
Hauptsteuerung: ESP32 MCU
Freiheitsgrade (DOF): 5+1
Arbeitsraum: Horizontaler Durchmesser: 1120mm (Max, 360° omnidirektional), Vertikal: 798mm (Max)
Betriebsspannung: 12V 5A Netzteil, unterstützt 3S Lithiumbatterien (nicht enthalten)
Nutzlast: 0.2kg bei 0.5m
Repositionierungsgenauigkeit: ≈±5mm (unter gleicher Last)
Unterstützte Tischkantendicke der Klemme: <72mm
Abmessung: 560 x 150 x 140mm
Gewicht: 2080g.
Entwicklungsboard + Kit
CHF399.–
WaveShare ESP32 5+1-DOF Roboterarm-Kit RoArm-M3-PRO mit Hochdrehmoment Serial Bus Servos

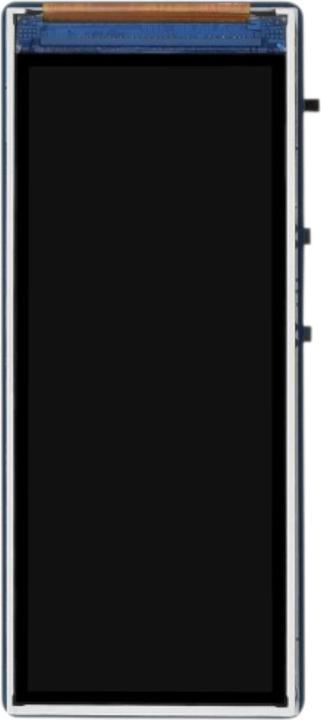

5. WaveShare ESP32-S3 LCD 3.16 Zoll 320×820 Display
Das Waveshare ESP32-S3 LCD 3.16 ist ein kompaktes Entwicklungsboard mit 3.16-Zoll LCD und einer Auflösung von 320×820 Pixeln. Herzstück ist ein ESP32-S3R8 mit Xtensa LX7 Dual-Core bis 240 MHz, integriertem 8.0 MB PSRAM und 16.0 MB Flash – ideal für performante GUI-Anwendungen. Das Display wird über eine RGB565-Schnittstelle mit ST7701-Treiber angesteuert und eignet sich hervorragend für LVGL-basierte Oberflächen mit reibungslosem Bildaufbau. Für Sensorik und Zeitbasis sind ein QMI8658 6-Achsen-IMU (Gyro + Beschleunigung) sowie ein PCF85063 RTC integriert; eine RTC-Batterie kann via SH1.0-Header angeschlossen werden. Dank 2.4 GHz Wi-Fi und Bluetooth 5 (LE) ist kabellose Kommunikation unmittelbar verfügbar, wahlweise über die Onboard-Keramikantenne oder – per umlötbarem Widerstand – über eine externe Antenne am IPEX-Anschluss. Ein MX1.25-Header erlaubt die Versorgung mit einer 3.7 V Li-Ion-Zelle (Laden und Entladen über USB-C), und ein TF-Kartenslot stellt zusätzlichen Speicher bereit. Für die Entwicklung sind UART-, I2C- und USB-Header reserviert, dazu stehen BOOT- und RST-Tasten sowie ein ON/OFF-Schiebeschalter zur Verfügung.
Technische Daten:
Hersteller: Waveshare
Hersteller SKU: 31786
SoC: ESP32-S3R8
Speicher intern: 512.0 KB SRAM, 384.0 KB ROM
Onboard-Speicher: 16.0 MB NOR-Flash, 8.0 MB PSRAM
Funk: Wi-Fi 2.4 GHz (802.11 b/g/n), Bluetooth 5 LE
IMU: QMI8658 6-Achsen (3-Achsen Gyro + 3-Achsen Beschleunigung)
RTC: PCF85063, RTC-Batterie-Header (SH1.0)
Massenspeicher: TF-Kartenslot (FAT32)
Stromversorgung: USB-C, 3.7 V Li-Ion/LiPo über MX1.25 2-Pin, Laden/Entladen unterstützt
Bedienelemente: BOOT-Taste, RST-Taste, Power-Schiebeschalter
Headers/Interfaces:
UART-Header (SH1.0 4-Pin, reserviert)
I2C-Header (SH1.0 4-Pin, reserviert)
USB-Header (MX1.25 4-Pin, reserviert)
RTC-Batterie-Header (SH1.0)
Entwicklungsumgebung: Arduino-IDE, ESP-IDF, PlatformIO, LVGL-kompatibel
Abmessung: 31 × 77 × 9 mm
Gewicht: 42 g.
6. WaveShare ESP32-S3 Thermal Wärmebildkamera 45° Module 80×62 Pixels
Mit dem ESP32-S3 Thermal Wärmebildkamera 45° Modul erweiterst du deine Projekte um die faszinierende Möglichkeit der Wärmebilderfassung. Dieses kompakte Modul basiert auf einem leistungsstarken ESP32-S3 und bietet dir ein Wärmebild mit einer Auflösung von 80×62 Pixeln. Der 45° Sichtwinkel erlaubt dir eine präzise Erfassung in mittleren Entfernungen. Durch die integrierte WiFi- und Bluetooth-Funktionalität kannst du deine Bilder und Daten drahtlos übertragen. Dank USB-C Anschluss gestaltet sich die Stromversorgung und Datenübertragung besonders einfach. Das Modul ist ideal geeignet für den Einsatz in mobilen Geräten oder kompakten Überwachungssystemen. Mit der offenen Softwareunterstützung hast du viel Freiheit für individuelle Programmierungen. Auch in Kombination mit Home Assistant oder IoT-Projekten ist dieses Modul hervorragend einsetzbar. Mit der präzisen Thermalkamera lassen sich Temperaturunterschiede zuverlässig erkennen. Du profitierst von einem niedrigen Energieverbrauch, wodurch sich das Modul bestens für mobile Anwendungen eignet. Der kompakte Aufbau macht es leicht, das Modul in bestehende Projekte zu integrieren. Ob im privaten, wissenschaftlichen oder industriellen Bereich – dieses Modul liefert dir jederzeit zuverlässige Ergebnisse.
Technische Daten:
Hersteller: Waveshare
Hersteller SKU: 30136
Sensorauflösung: 80×62 Pixel
Sichtwinkel: 45 Grad
Messbereich: -40 bis 400°C
Abweichung: ±1.5℃ (bei Raumtemperatur von 10 bis 70℃)
Prozessor: ESP32-S3-WROOM-1 Xtensa 32-bit LX7 Dual-Core bis 240MHz
Konnektivität: 2.4GHz WiFi (802.11 b/g/n) und Bluetooth 5 (LE)
Speicher: 512KB SRAM, 384KB ROM, 8MB PSRAM, 16MB Flash
Erweiterung: 2 × 10 Lötpads mit 14 × GPIO, 1 × I2C, 1 × UART
Stromversorgung: USB-C, MX1.25 (Batterieanschluss)
Programmierumgebungen: Arduino, ESP-IDF
Abmessung: 30 x 30 x 19 mm
Gewicht: 48g.
7. WaveShare 7inch HDMI Capacitive Touch Screen 1024x600 mit Gehäuse
Dieser 7-Zoll LCD-Touchscreen von Waveshare verfügt über eine Auflösung von 1024x600 Pixel und ist in einem stabilen Polycarbonat-Gehäuse untergebracht. Die IPS-Panel-Technologie ermöglicht einen hohen Betrachtungswinkel von bis zu 170°. Das Display verfügt über einen HDMI-Anschluss und ist mit sämtlichen Raspberry Pi Boards, Jetson Nano und Windows 7 oder neuer kompatibel. Es wird kein zusätzlicher Treiber benötigt. Um die Touch-Funktion zu nutzen, muss zusätzlich zum HDMI-Display-Anschluss auch der USB-Touch-Anschluss verbunden werden.
Technische Details:
Hersteller: Waveshare
Hersteller SKU: 13857
Grösse: 7“
Auflösung: 1024x600
Display Port: HDMI
Display Technologie: IPS
Betrachtungswinkel: 170°
Touch Port: Micro-USB
Abmessung: 115x190x15mm
Gewicht: 495g
Lieferumfang:
1x 7-Zoll HDMI Capacitive Touch Screen 1024x600 mit Gehäuse
1x HDMI Kabel 35cm
1x USB-A zu Micro-USB Kabel 40cm
1x HDMI zu Mini-HDMI Adapter.
8. WaveShare 32-Kanal Relais RS485 Modbus RTU Relay 32CH
Das 32-Kanal Relais RS485 Modbus RTU Relay 32CH von WaveShare ist ein leistungsstarkes und vielseitiges Modul, das speziell für industrielle Anwendungen entwickelt wurde. Es ermöglicht die Steuerung von bis zu 32 Kanälen über den RS485-Bus und nutzt das Modbus RTU-Protokoll für eine zuverlässige Kommunikation. Mit einer Kontaktbewertung von bis zu 10A bei 250VAC/30VDC eignet sich dieses Relais ideal für die Steuerung von Haushaltsgeräten und anderen elektrischen Geräten. Das schienenmontierte ABS-Gehäuse sorgt für eine sichere und einfache Installation in verschiedenen Umgebungen. Das Modul bietet zahlreiche Schutzschaltungen, darunter zurücksetzbare TVS-Sicherungen, um Überspannungen zu verhindern, sowie eine Verpolungssicherheit, die vor falschen Verbindungen schützt. Die integrierte Optokoppler-Isolierung und der Relaistreiber-Chip gewährleisten eine stabile Ansteuerung und hohe Zuverlässigkeit, was es zu einer ausgezeichneten Wahl für anspruchsvolle Steuerungsanwendungen macht.
- Konfigurierbare Geräteadressen von 1 bis 255 für flexible Anwendung
- Flash-ON und Flash-OFF Funktion für automatisches Ausschalten
- Zurücksetzbare TVS-Sicherungen zum Schutz vor Überspannungen
- Integrierter Relaistreiber-Chip mit Freilaufdiodenschutz für stabile Ansteuerung
- ADI-Isolierung für hohe Zuverlässigkeit und niedrigen Stromverbrauch
- Optokoppler-Isolierung zur Vermeidung von Störungen durch Hochspannungsschaltungen.
9. WaveShare Raspberry Pi 5 POE Power over Ethernet HAT (F)
Entdecken Sie die ideale Möglichkeit, Ihren Raspberry Pi 5 über ein einziges Kabel mit Strom zu versorgen und zu vernetzen. Das Raspberry Pi 5 POE Power over Ethernet HAT (F) ist eine hochwertige Lösung, die den Netzwerkstandard 802.3af/at unterstützt und eine robuste, isolierte Stromversorgung bietet. Dieses kleine HAT ermöglicht es Ihnen, Ihren Raspberry Pi 5 effizient mit Strom zu versorgen und gleichzeitig eine stabile Netzwerkverbindung aufrechtzuerhalten. Ausgestattet mit einem aktiven Kühlventilator und einem Metallkühlkörper sorgt dieses Produkt für eine optimale Wärmeableitung und stabile Leistung, selbst bei intensiver Nutzung. Der standardmässige 40-polige GPIO-Anschluss des Raspberry Pi ist ebenfalls vorhanden, sodass zusätzliche HATs problemlos hinzugefügt werden können. Dieses Gerät ist speziell für den Raspberry Pi 5 konzipiert und bietet sowohl 5V mit bis zu 4,5A als auch 12V mit bis zu 2A Ausgangsleistung. Die einfache Installation mit den mitgelieferten Wärmeleitpads und dem Metallkühlkörper macht die Einrichtung zum Kinderspiel.
Empfohlene Zubehörteile:
- Ethernet-Kabel
- Raspberry Pi 5
Eigenschaften:
- Unterstützt den Netzwerkstandard 802.3af/at.
- Bietet eine isolierte Stromversorgung mit effizienter Wärmeableitung.
- Enthält einen aktiven Kühlventilator und einen Metallkühlkörper.
- Standard 40-poliger GPIO-Anschluss, kompatibel mit Raspberry Pi 5.
- Ausgang von 5V 4,5A und 12V 2A für zusätzliche Peripheriegeräte.
- Robuste Bauweise und zuverlässige Leistung.
- Schnelle und einfache Installation.
Anwendungsbeispiele:
- Ideal für Projekte, die eine stabile und sichere Stromversorgung erfordern.
- Perfekt für den Einsatz in Netzwerkprojekten mit Raspberry Pi.
- Geeignet für Bildungsprojekte, die den Einsatz zusätzlicher Hardware neben dem Raspberry Pi erfordern.
- Verwendung in IoT- und Hausautomatisierungsprojekten.
Technische Daten:
- Hersteller: Waveshare
- Hersteller SKU: 26399
- Eingangsspannung (POE): 37V bis 57V DC
- Ausgangsspannung: 5V 4,5A (max) über GPIO-Anschluss, 12V 2A (max) über 2P-Anschluss
- Netzwerkstandard: IEEE 802.3af/at PoE
- Abmessungen: 56,5 × 70 x 23mm
- Gewicht: 80,2g
Lieferumfang:
- 1x Raspberry Pi 5 POE Power over Ethernet HAT (F) (Raspberry Pi 5 nicht enthalten)
- 1x Metallkühlkörper
- 3x Wärmeleitpads.
10. WaveShare NodeMCU-32 ESP32 WiFi Bluetooth Entwicklungsboard CP2102
Dies ist die neue Version vom beliebten NodeMCU Dev Board von Waveshare. Das Modul verfügt neu über einen leistungsstärkeren ESP32, USB-C und den CP2102 USB zu UART Konverter. Das ESP32 basierte Entwicklungsboard eignet sich super für Anfänger wie auch fortgeschrittene User mit zahlreichen Anwendungsgebieten. Programmiert werden kann es bequem über den USB-Anschluss. Dank der kompakten Bauform lässt sich das Board zum Beispiel auch direkt auf ein Breadboard für schnelles und effizientes Prototyping stecken.
Eigenschaften:
ESP-Wroom-32 mit Bluetooth und WiFi Konnektivität
Integrierter CP2102 USB zu UART Konverter
USB-C Interface für Stromzufuhr und Programmierung
RST und BOOT Buttons
Technische Details:
Hersteller: Waveshare
Hersteller SKU: 16611
Eingangsspannung: 5V
Logikspannung: 3.3V
MCU: ESP32
Flash: 32Mbit
Bluetooth: 4.2
WiFi Protokoll: 2.4GHz IEEE 802.11 b/g/n
Antenne: Onboard PCB Antenne
Abmessung: 52 x 26 x 13mm
Gewicht: 10g
Lieferumfang:
1x NodeMCU-32 ESP32 WiFi Bluetooth Entwicklungsboard CP2102.
