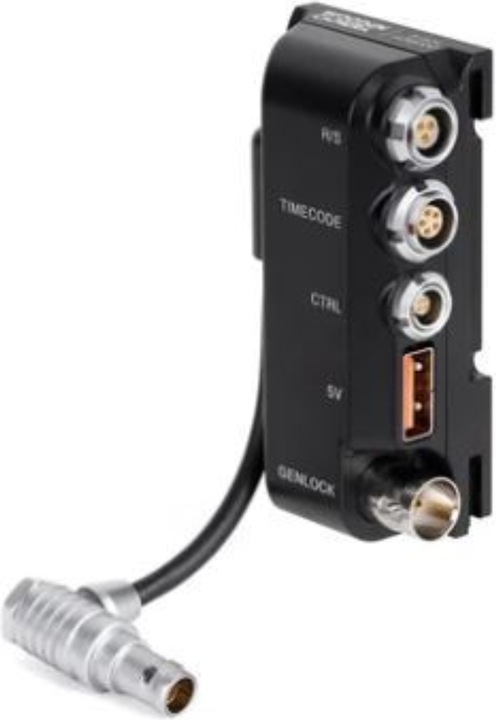

Wooden Camera B-Box (RED Komodo)

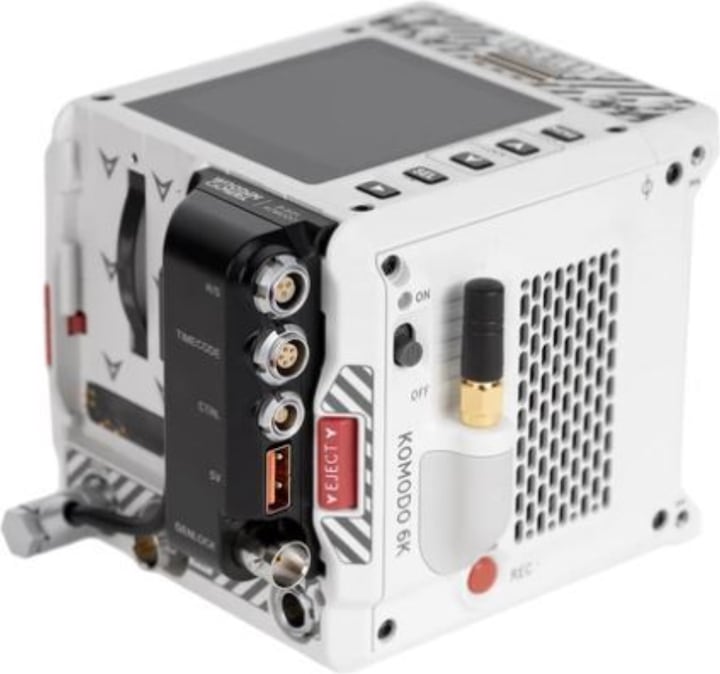

B-Box (RED Komodo) wird an den rechten BP-9-Batteriesteckplatz der Kamera angeschlossen und bietet eine Ausbrechung für den EXT-Anschluss der Kamera. Battery Slide Pro V-Mount oder Gold Mount für RED Komodo können gleichzeitig verwendet werden, und der kundenspezifische rechtwinklige LEMO-kompatible Anschluss ermöglicht eine saubere Kabelführung. Canon BP-9-Batterien können bei Verwendung der B-Box auch im linken Steckplatz der Kamera angebracht werden.

Verfügbare Anschlüsse sind enthalten:

• R/S (3pin Fischer): einfacher Lauf/Stopp für Handgriff-Triggerbox, einfaches 3-poliges Fischer-Triggerkabel usw. kein Strom verfügbar. Geräte wie ARRI WCU-4 erfordern möglicherweise eine CTRL-Port-Schnittstelle mit Kabel K2.0015758.
• Pin1: GND, Pin2: N/C, Pin3: GPI- Timecode (5pin LEMO): Standardverdrahtung für Timecode-Ein-/Ausgang. Pin1: GND, Pin2: LTC-IN, Pin3: N/C, Pin4: N/C, Pin5: LTC-OUT.
• CTRL (4pin LEMO): Standardverdrahtung für RED CTRL. Pin1: GND, Pin2: UART-RX, Pin3: GPO, Pin4: UART-TX.
• 5V (USB): 5V verfügbar bei maximal 500mA. Möglicherweise muss die Stromversorgung im Kameramenü aktiviert werden.
• Genlock (BNC): Standardverdrahtung für Genlock. Mitte: Signal, Schale: GND.

Spezifikationen:
Gewicht: 100 g (0,23 lbs)
Abmessungen: 107,95 x 82,5 x 25,4 mm (4,25 x 3,25 x 1 Zoll).
