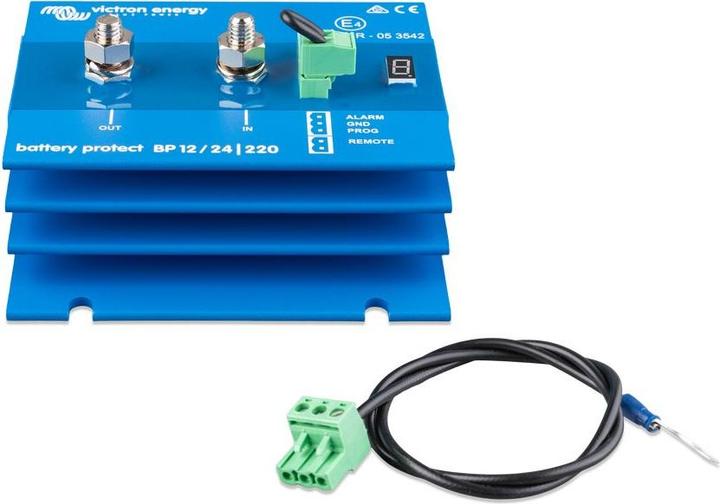

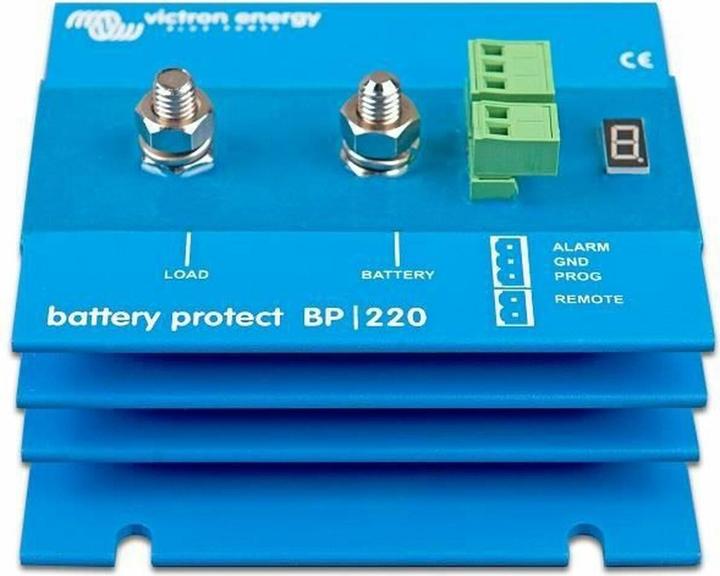

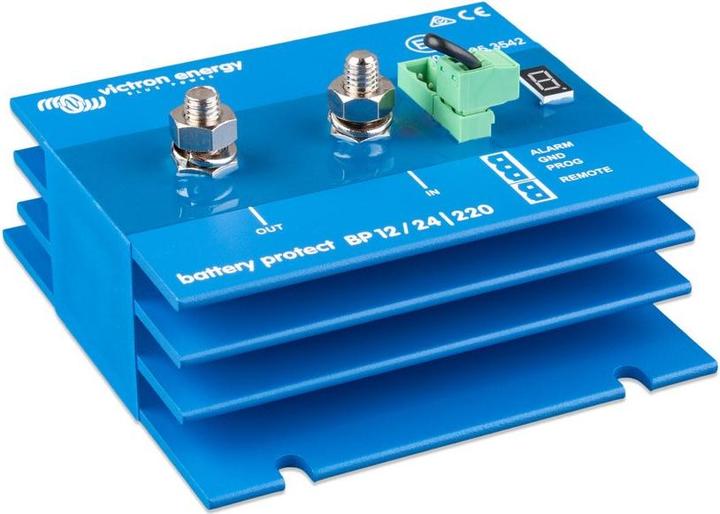

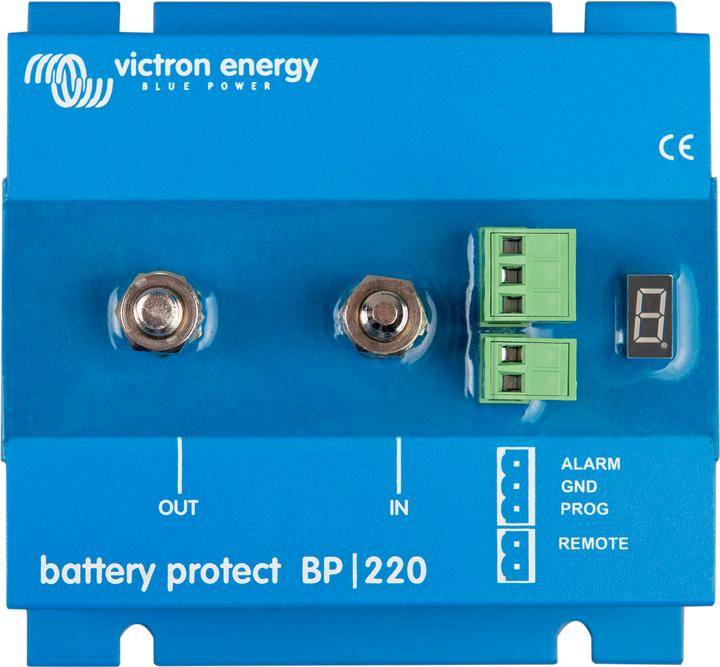

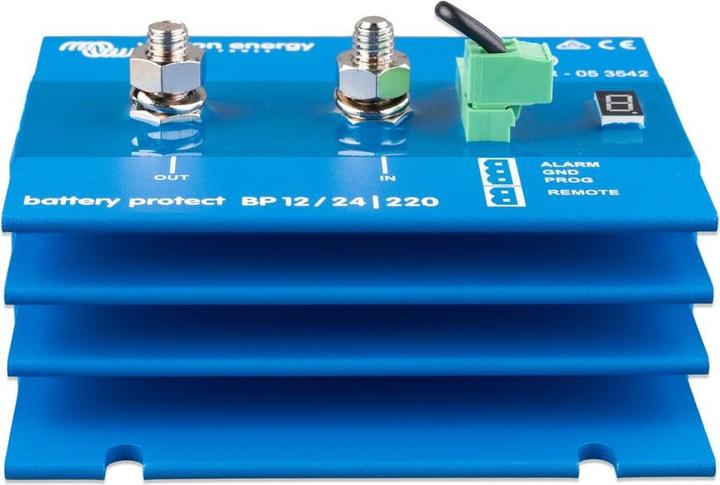

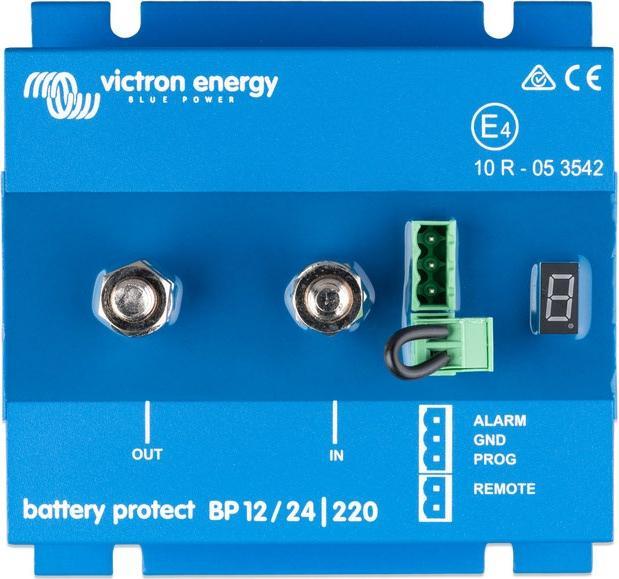

Victron Energy VE BP 220 - BatteryProtect, 12/24 V, 220 A

12/24 V automatische Erkennung des Spannungsbereichs. Der BatteryProtect erkennt automatisch die Systemspannung.

Eine einfache Programmierung ermöglicht es, den BatteryProtect so einzustellen, dass er bei verschiedenen Spannungen ein- oder ausgeschaltet wird. Das siebenstellige Display zeigt an, welche Einstellung ausgewählt wurde.

Es gibt eine spezielle Einstellung für Lithium-Ionen-Batterien, bei der der BatteryProtect über das VE.Bus BMS gesteuert werden kann. Beachten Sie, dass der BatteryProtect auch als Ladeunterbrecher zwischen einem Ladegerät und einer Lithium-Ionen-Batterie verwendet werden kann.

Ein extrem niedriger Stromverbrauch ist entscheidend für Lithium-Ionen-Batterien, insbesondere nach einer Trennung aufgrund eines niedrigen Spannungsniveaus. Bitte beachten Sie das Datenblatt zu Lithium-Ionen-Batterien und das Handbuch des VE.Bus BMS für weitere Informationen.

Der Überspannungsschutz ist integriert, um empfindliche Lasten vor Schäden durch Überspannung zu schützen, da die Last immer abgeschaltet wird, wenn die Gleichspannung 16 V oder 32 V überschreitet.

Der Explosionsschutz wird durch den Einsatz von MOSFET-Schaltern anstelle von Relais erreicht, wodurch Funkenbildung vermieden wird.

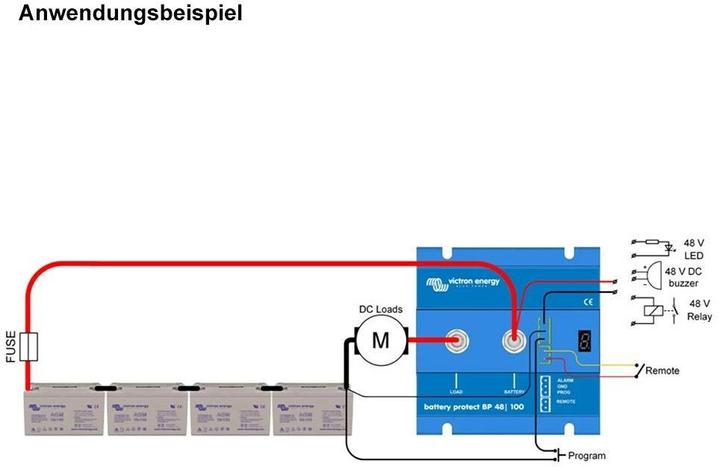

Der verzögerte Alarmausgang wird aktiviert, wenn die Batteriespannung länger als 12 Sekunden unter den voreingestellten Wert fällt, um sicherzustellen, dass das Starten des Motors den Alarm nicht auslöst. Der Alarmausgang ist ein kurzschlusssicherer Open-Collector-Ausgang, der mit der negativen Schiene verbunden ist, mit einem maximalen Strom von 50 mA. Dieser Ausgang wird typischerweise verwendet, um ein akustisches Signal, eine LED oder ein Relais zu aktivieren.

Es sind auch Verzögerungen für das Trennen und Wiederverbinden der Last vorhanden. Die Last wird 90 Sekunden nach Aktivierung des Alarms abgeschaltet. Wenn die Batteriespannung innerhalb dieser Zeit (zum Beispiel nach dem Starten des Motors) wieder den Verbindungsschwellenwert erreicht, bleibt die Last eingeschaltet. Die Last wird 30 Sekunden nachdem die Batteriespannung den vordefinierten Wiederverbindungswert überschreitet, wieder angeschlossen.
