SparkFun USB to RS-485 Converter

Dies ist die neueste Revision und behebt Probleme mit dem letzten Board. Diese Breakout-Platine verbindet einen SP3485 RS-485-Transceiver mit einem FT232RL USB UART-IC zur Umwandlung eines USB-Streams in RS-485. Der SP3485 ist ein Halb-Duplex-Transceiver, sodass er nur in einer Richtung kommunizieren kann, aber er kann Übertragungsgeschwindigkeiten von bis zu 10 Mbps erreichen.

Der TXDEN-Pin des FT232RL ist mit dem Sende- und Empfangsanschluss verbunden. Eingänge des SP3485 zu aktivieren, wird diese Leitung zur Steuerung des Übertragungsmodus des RS-485-Transceivers. Mit den richtigen Treibern installiert, wird der FT232RL als virtueller COM-Port aufgezählt; die Treiber sind für Windows, Mac und Linux erhältlich.

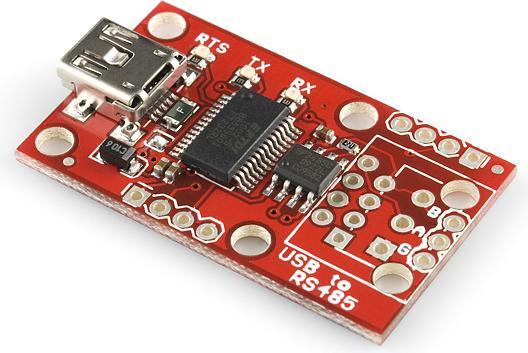

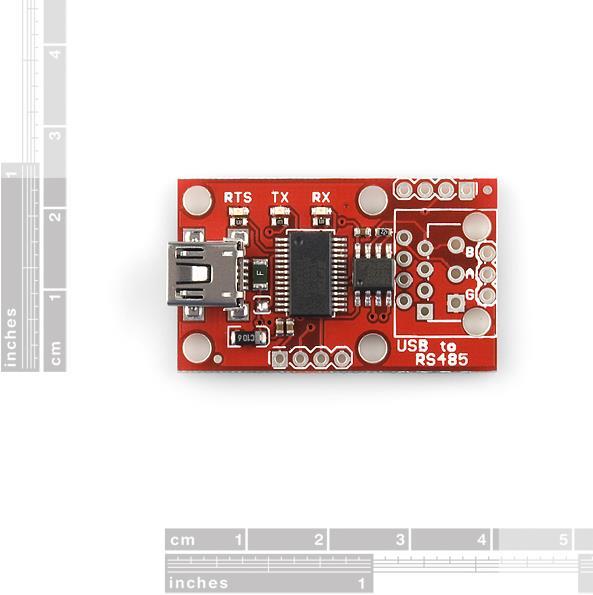

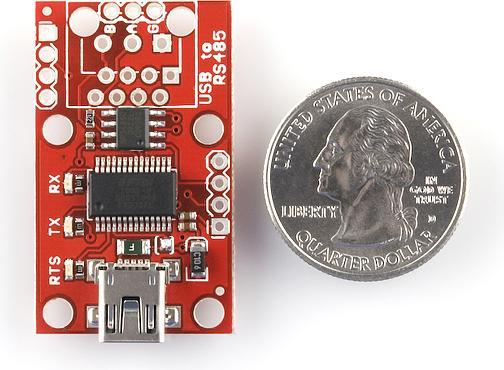

Diese Breakout-Platine enthält die LEDs SP3485, FT232, TX/RX/RTS, einen Mini-B-USB-Anschluss, Filterkondensatoren und andere Komponenten, die auf das Schema abgestimmt sind. Wir haben den RS485-Ausgang auf drei verschiedene Verbindungen: (1) einen RJ-45-Stecker, (2) eine 3-polige 3,55 mm Schraube und (3) einen 3-poligen 0,1"-Steckverbinder; keiner dieser Ausgänge wird bestückt.

Merkmale:

* Vollständig ausgestattet mit SP3485 RS-485-Transceiver und FT232RL USB UART IC
* Funktioniert über USB-Versorgung
* RX-, TX- und RTS-LED-Anzeigen
* Mini-B-USB-Anschluss
* USB-Stromversorgung und RX/TX-Leitungen sind in einen 0,1-Zoll-Header gebrochen.
* RS-485-Eingang/Ausgang auf RJ-45-Stecker gebrochen, 3,5 mm Schraubterminal und 0,1"-Rasterkopf
* Treiber/Empfänger-Freigabe, verbunden mit der RTS-Leitung von FT232RL
* -7V bis +12V Gleichtakt-Eingangsspannungsbereich

Abmessungen: 1,55 x 0,9 Zoll.
