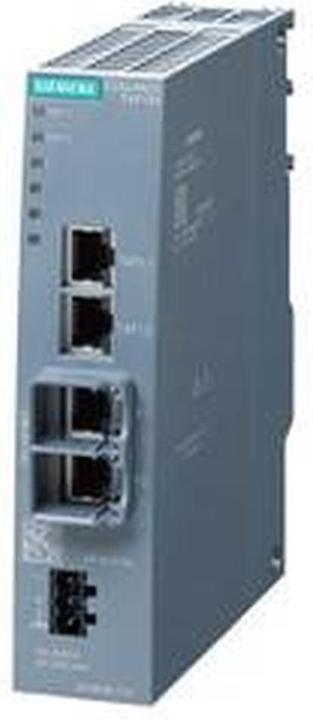

Siemens 6GK5104-0BA00-1SA2 Ethernet Switch

SCALANCE TAP104 Test Access Port zur Telegrammausleitung, 2 x RJ45-Ports, 10/100 MBit/s, LED-Diagnose, 24 V DC Spannungsversorgung, Handbuch. Der SCALANCE TAP104 Test Access Port bietet 2 x 10/100 MBit/s RJ45 Netzwerkports und 2 x 10/100 MBit/s RJ45 Diagnose-Ports zur Ausleitung des Datenverkehrs. Er ermöglicht einen platzsparenden Einbau im Schaltschrank für maschinennahen Anwendungen. Diese einfache und kostengünstige TAP-Lösung leitet den Datenverkehr aus beiden Senderichtungen aus, ohne die Kommunikation zwischen zwei aktiven Netzwerkteilnehmern zu beeinträchtigen. Der Betrieb erfolgt spannungslos, ohne Kommunikationsbeeinflussung, da die Aktivierung erst erfolgt, wenn Telegramme zur Diagnose ausgeleitet werden müssen. Robuste Netzwerkanschlüsse mit industriegerechten RJ45-Steckverbindern mit Verrasten am Gehäuse (Haltekragen) sorgen für Stabilität. Die TAP-Ports in RJ45 ohne Haltekragen ermöglichen einen einfachen Anschluss und eine klare Unterscheidung zwischen Diagnose- und Netzwerkports. Die Diagnose am Gerät erfolgt über LEDs (Power, Datenverkehr auf TAP-Port). Der unmanaged Test Access Port (TAP) arbeitet mit DC 24 V und bietet 2 x 10/100 MBit/s RJ45 Ports elektrisch. Umfangreiches Zubehör wie z.B. SITOP PSU100C 24 V/0,6 A zur geregelten Stromversorgung, ein Desktop-Standfuss zur Tischmontage und ein Einbaurahmen für 19-Zoll-Racks, RJ45-Steckverbinder und verschiedene Leitungsvarianten (auch vorkonfektioniert) runden das System ab.
