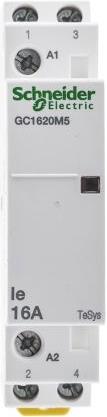

Schneider Electric Installationsschütz 230V 16A

Bereich: TeSys GC
Serie: GC16
Anzahl der Pole: 2
Spulenspannung: 240 Vac
Kontaktnennstrom: 16 A
Kontaktnennspannung: 250 Vac
Kontakt-Konfiguration: 2 Schliesser
Anzahl der Hilfskontakte: 1
Anschlusstyp: Drahtanschluss
Breite: 17,5 mm
Betriebstemperatur max.: +50 °C

Modulare Schütze von Schneider Electric TeSys GC. Diese Schütze können 1-phasige, 3-phasige bzw. 4-phasige Lasten schalten. Die Geräte der Serie TeSys GC sind sicher, einfach in der Anwendung und leicht zu installieren. Mit ihren kompakten Abmessungen eignen sie sich für eine breite Vielzahl von Anwendungen.

Eigenschaften und Vorteile:

• Integrierte Hilfskontakte für zusätzliche Schaltleistung
• Schraubanschlüsse: Klemmen mit Fingerschutz gemäss IP20 sowohl mit nordamerikanischen als auch internationalen Klemmenmarkierungen
• Plattenmontierbar mit Schrauben oder DIN-Schienenmontage
• Impulsrelais-Funktion
• Tag/Nacht-Funktion
• Isolierung Klasse 2: lückenlose Sicherheit für Bediener und Dritte

Die Nutzungskategorien AC1 und AC3 für TeSys-Schütze definieren die Stromerzeugungs- und Trennwerte basierend auf der Art der zu steuernden Last und den Betriebszyklusbedingungen.

• AC-1: Gilt für alle AC-Geräte mit einem Leistungsfaktor von mindestens 0,95. Anwendungsbeispiel: ohmsche Last, Heizung, Verteilung.
• AC-3: Gilt für Käfigläufermotoren, bei denen während des Motorbetriebs gebremst wird. Anwendungsbeispiele: alle Käfigläufermotoren, Aufzüge, Rolltreppen, Förderbänder, Becherwerke, Kompressoren, Pumpen, Mischer, Klimaanlagen.

Die Schütze der Serie TeSys GC verwenden eine lineare translatorische Bewegung, die eine doppelte Trennung der Pole bewirkt.
