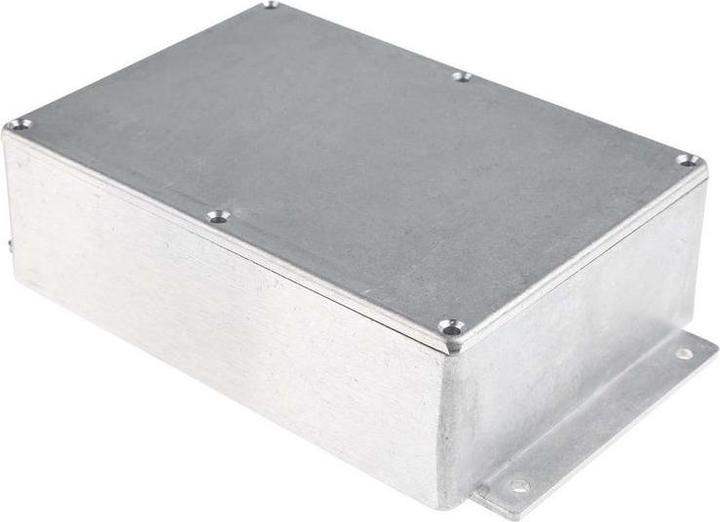

RS PRO Gehäuse Aluminium mit Flansch 171x121x55

Gehäusematerial: Aluminiumdruckguss
Abmessungen Aussen: 201,7 x 121,2 x 55,3 mm
Länge Aussen: 201,7 mm
Breite Aussen: 121,2 mm
Höhe Aussen: 55,3 mm
Farbe: Natur
Deckelfarbe: Natur
Mit Flansch: Ja
Abgeschirmt: Ja

EMI/RFI – Geflanschte, geschirmte Aluminium-Druckgussgehäuse. Abgeschirmte Aluminium-Druckgussgehäuse von RS Pro sind aus einer hochwertigen Aluminiumlegierung mit natürlichem Finish und ohne äussere Beschichtung. Die Gehäuse vertragen Temperaturen bis zu 250 °C, ohne das Aluminium oder die Gehäusekonstruktion zu beeinträchtigen. Montageflansche sind zur einfachen Montage im Gehäuse eingebaut. Verschiedene Grössen und Wandstärken sind verfügbar.

Eigenschaften und Vorteile:

• EMI/HF-Schirmung
• Aluminium-Druckgusslegierung ADC 12 (LM24 bis BS1490)
• Hochwertiges Aluminium
• Deckel ist zur Sicherstellung der EMI/RFI-Abschirmung mit Lippen versehen
• Abschirmung ist besser als 40 dB bei 10 MHz und 76 dB bei 100 kHz
• Verjüngung 1,5° pro Seitendeckel zum Boden
• Keine Klebstoffdichtung im Lieferumfang enthalten
• Hohe Wärmebeständigkeit
• Verschiedene Grössen und Wandstärken erhältlich

Montage:

• Gehäuse mit Flansch
• Flansch befindet sich an der Unterseite des Gehäuses
• Flansch ermöglicht einfache Wandmontage
• In der Längenangabe der Aussenabmessungen sind die Flansche enthalten
• Führungen zur Leiterplattenmontage

Gehäuse-/Deckelausführung:

• Unbehandeltes Aluminium
• glatt
• Keine Aussenbeschichtung
• Wenn Sie lackieren möchten, verwenden Sie Pulverlack
• Keine Dichtung

Befestigung des Deckels am Sockel:

• Der Deckel ist mit einer Lippe versehen, damit er fest am Sockel anliegt
• Verjüngung 1,5° pro Seitendeckel zum Boden
• Gewindebohrungen für eine gute Passgenauigkeit
• Befestigungslöcher ausserhalb des Innenraumes des Gehäuses
• Versenkte Edelstahlschrauben M3,5 x 9 mm Supadrive sichern den Deckel

Temperaturfestigkeit:

• Bis 250 °C - keine Beeinträchtigung des Materials oder der Struktur.
