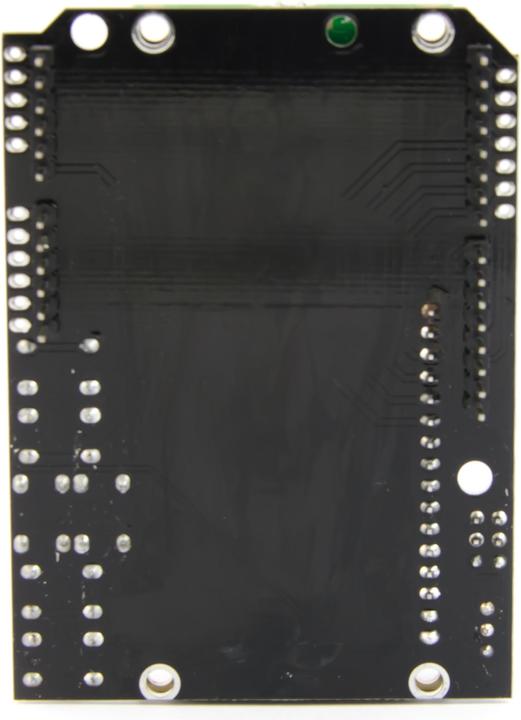

Purecrea LCD 1602 Keypad Shield für Arduino UNO

Dieses Keypad Shield eignet sich perfekt für die ersten Versuche, um ein Display mit einem Arduino anzusteuern. Praktisch sind auch die 5 Taster, mit denen du auf einfache Weise eine Menüführung realisieren kannst. Für die Ansteuerung des Displays findest du unter dem Library Manager "LiquidCrystal". Diese Library kannst du installieren, um das Display anzusteuern. Bei der Initialisierung der LiquidCrystal musst du folgenden Befehl nutzen, damit die Pinbelegungen stimmen: LiquidCrystal lcd(8,9,4,5,6,7); Die 5 Steuertasten gehen alle auf den Analog Eingang A0, damit werden erheblich Eingänge gespart, die du für dein Projekt nutzen kannst. Wird eine der Tasten gedrückt, kann auch auf dem A0 Eingang eine Spannung gemessen werden, die bei jeder Taste anders ist.

Folgende Anschluss-Pins werden vom Shield belegt:
A0 Button (select, up, right, down und left)
D4 DB4
D5 DB5
D6 DB6
D7 DB7
D8 RS
D9 Enable
D10 Hintergrundbeleuchtung

Technische Details:
Modell: 1602 Character LCD
Betriebsspannung: 5V
Auflösung Zeichen: 5x8 Punkte
Zeichen: 2 Zeilen x 16 Zeichen
Hintergrundbeleuchtung: weisse Zeichen auf blauem Hintergrund
5x Steuertasten, 1x Resettaste
1x Potentiometer für Displaykontrast
Grösse: 80 x 57.5 mm
Gewicht: 53 g

Lieferumfang:
1x Keypad Shield.
