Ortofon Cartridge Alignment Tool

Bei der Ausrichtung einer Kartusche auf Tangentialität mit dem Ausrichtwinkelmesser ist es wichtig, sich daran zu erinnern, dass Sie versuchen, den Cantilever (und damit den Stylus) und nicht den Kartuschenkörper auszurichten. Es gibt keine Garantie dafür, dass der Cantilever perfekt im Patronenkörper ausgerichtet ist, sodass eine einfache Ausrichtung des Patronenkörpers nicht unbedingt das gewünschte Ergebnis bringt.

Darüber hinaus haben viele Kartuschenkörper nicht-parallele Seiten, was eine tangentiale Ausrichtung des Kartuschenkörpers mit den Tangentiallinien auf der Lehre praktisch unmöglich macht.

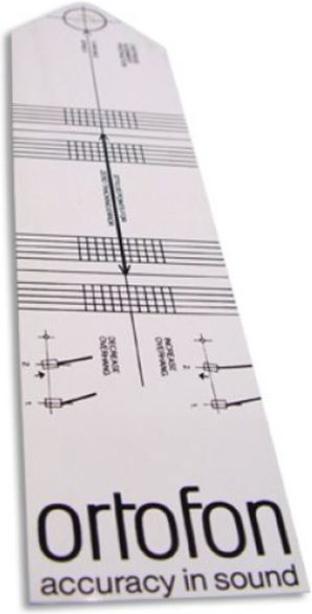

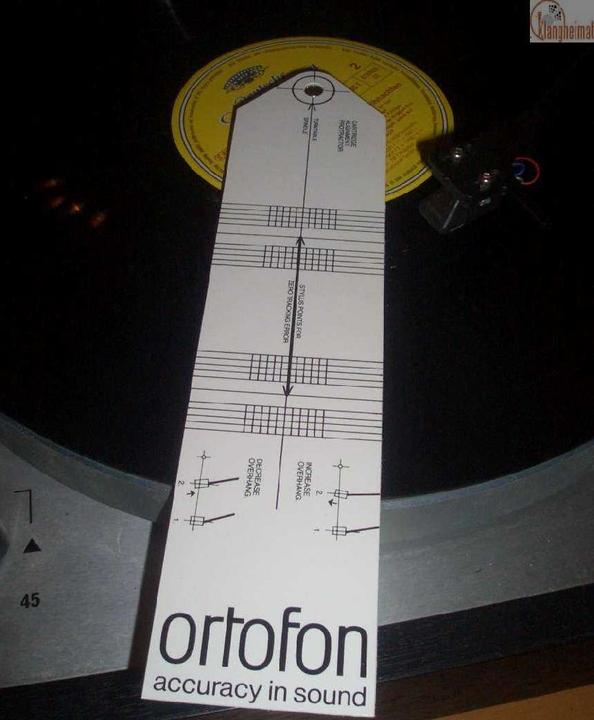

Ein Ausrichtungswinkelmesser ist eine Kunststoffschablone, auf die die Nullpunkte und die Tangentiallinien gedruckt sind, gegen die die Kartusche ausgerichtet werden soll. Die Schablone wird über die Spindel des Drehtisches gelegt und gegen die Platte positioniert.

Die Kartusche muss so eingestellt werden, dass der Kragarm parallel zum Satz paralleler Linien verläuft. Dies sollte für beide angegebenen Punkte erreicht werden. Wenn die Längsachse der Kartusche parallel zu den horizontalen Linien verläuft, ist der Schleppfehler minimal.
