Produktinformationen

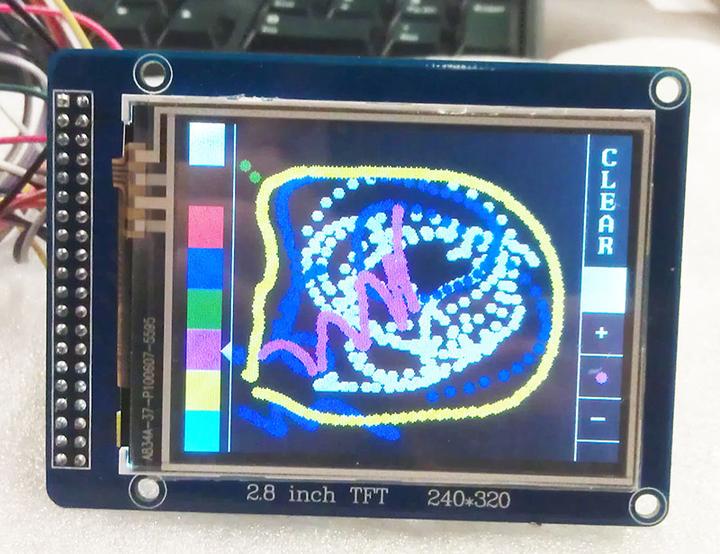

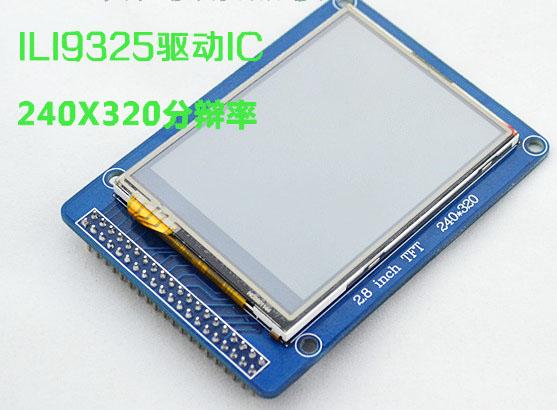

2.8" TFT Display mit Touch und SD, ILI9325C, 3.3V
Dieses Display mit ILI9325C-Treiber IC verfügt über eine Auflösung
von 320x240 Pixel, einen Touchscreen sowie einen SD-Karten-Leser. Da
das Display mit
Dieses Display mit ILI9325C-Treiber IC verfügt über eine Auflösung
von 320x240 Pixel, einen Touchscreen sowie einen SD-Karten-Leser. Da
das Display mit
3.3V arbeitet, ist es ideal für den Anschluss an den
Arduino Due geeignet. Mit UTFT und UTOUCH sind passende Libraries sind
bereits vorhanden. Einen Touchpen liefern wir gratis mit.
Für die Verwendung mit der UTOUCH/UTFT Library muss bei den
Beispiel-Sketches bei der Initialisation nur der ILI9325C angepasst
werden:
UTFT myGLCD(ILI9325C,38,39,40,41);
Bei Verwendung mit dem Arduino DUE sind die Pins wie folgt verbunden:
TFT -> DUE
DB8 -> 22
DB9 -> 23
DB10 -> 24
DB11 -> 25
DB12 -> 26
DB13 -> 27
DB14 -> 28
DB15 -> 29
RS -> 38
WR -> 39
CS -> 40
REST -> 41
RD -> VCC
VCC -> 3.3V (Stromversorgung)
LED_A -> 3.3V (Backlight)
GND -> GND
Wenn der Touch Screen benutzt werden will, müssen 5 weitere Pins
verbunden werden, z.Bsp. für diese Initialisation:
UTouch myTouch(6,5,4,3,2);
T_CLK -> 6
T_CS -> 5
T_DIN -> 4
T_DO -> 3
T_IRQ -> 2
Zu guter letzt noch der Kartenleser:
SD_CS -> normalerweise auf Pin 4 oder 10, resp. 53 auf Mega/Due
SD_DO -> MISO (ICSP-Header Pin 1)
SD_CLK -> SCK (ICSP-Header Pin 3)
SD_DIN -> MOSI (ICSP-Heade Pin 4)
Details:
* 2.8" TFT Display mit ILI9325C-Treiber (im 8 Bit Modus)
* Touchscreen

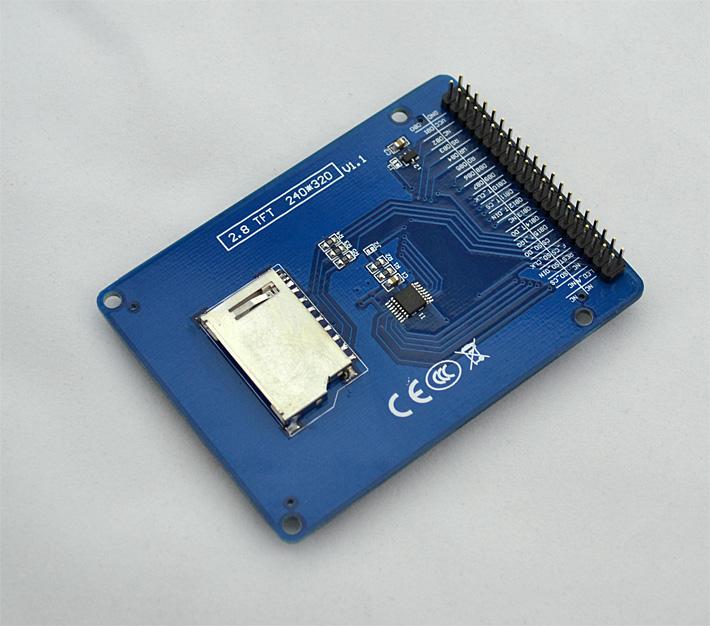

* SD-Kartenleser auf der Rückseite
* Versorgungsspannung 3.3V, inkl. Backlight. Das TFT darf NICHT mit
5V VCC oder IO betrieben werden!
* 2x20 Beschriftete Pins
* 4 Montagelöcher

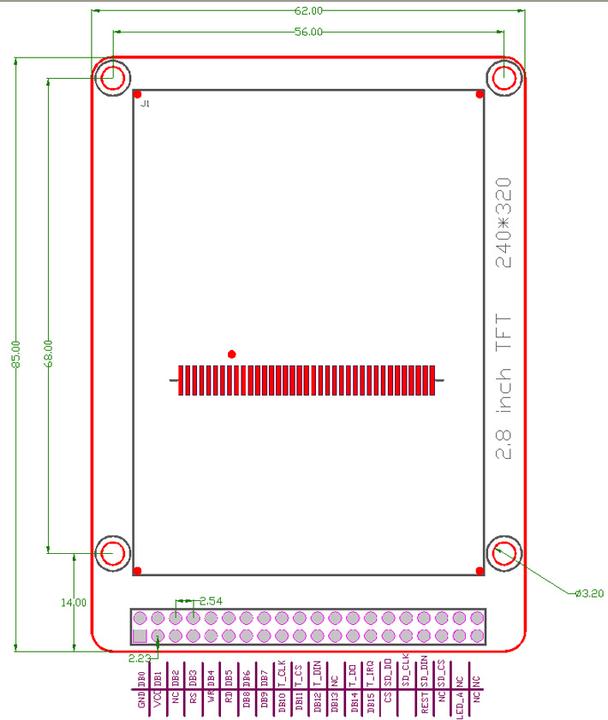

* Grösse (PCB): 85mm x 62mm
Links:
* UTFT Library [1] von Henning Karlsen
* UTOUCH Library [2] von Henning Karlsen
Links:
------
[1] http://henningkarlsen.com/electronics/library.php?id=51
[2] http://henningkarlsen.com/electronics/library.php?id=55
Arduino Due geeignet. Mit UTFT und UTOUCH sind passende Libraries sind
bereits vorhanden. Einen Touchpen liefern wir gratis mit.
Für die Verwendung mit der UTOUCH/UTFT Library muss bei den
Beispiel-Sketches bei der Initialisation nur der ILI9325C angepasst
werden:
UTFT myGLCD(ILI9325C,38,39,40,41);
Bei Verwendung mit dem Arduino DUE sind die Pins wie folgt verbunden:
TFT -> DUE
DB8 -> 22
DB9 -> 23
DB10 -> 24
DB11 -> 25
DB12 -> 26
DB13 -> 27
DB14 -> 28
DB15 -> 29
RS -> 38
WR -> 39
CS -> 40
REST -> 41
RD -> VCC
VCC -> 3.3V (Stromversorgung)
LED_A -> 3.3V (Backlight)
GND -> GND
Wenn der Touch Screen benutzt werden will, müssen 5 weitere Pins
verbunden werden, z.Bsp. für diese Initialisation:
UTouch myTouch(6,5,4,3,2);
T_CLK -> 6
T_CS -> 5
T_DIN -> 4
T_DO -> 3
T_IRQ -> 2
Zu guter letzt noch der Kartenleser:
SD_CS -> normalerweise auf Pin 4 oder 10, resp. 53 auf Mega/Due
SD_DO -> MISO (ICSP-Header Pin 1)
SD_CLK -> SCK (ICSP-Header Pin 3)
SD_DIN -> MOSI (ICSP-Heade Pin 4)
Details:
* 2.8" TFT Display mit ILI9325C-Treiber (im 8 Bit Modus)
* Touchscreen
* SD-Kartenleser auf der Rückseite
* Versorgungsspannung 3.3V, inkl. Backlight. Das TFT darf NICHT mit
5V VCC oder IO betrieben werden!
* 2x20 Beschriftete Pins
* 4 Montagelöcher
* Grösse (PCB): 85mm x 62mm
Links:
* UTFT Library [1] von Henning Karlsen
* UTOUCH Library [2] von Henning Karlsen
Links:
------
[1] http://henningkarlsen.com/electronics/library.php?id=51
[2] http://henningkarlsen.com/electronics/library.php?id=55
