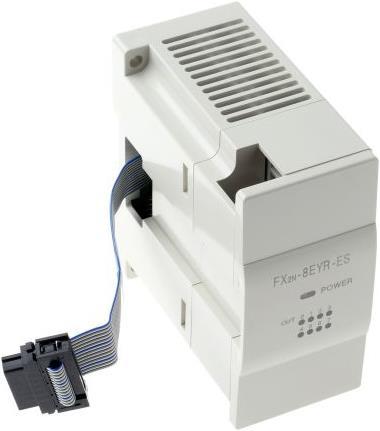

Mitsubishi SPS-Relaisausgangsmodul 8-fach

Zur Verwendung mit: Serie FX3U
Modul-Typ: Netzteil
Ausgangstyp: Digital, Relais, Transistor
Anzahl der Eingänge: 8 bis 64
Anzahl der Ausgänge: 8 bis 64
Spannungskategorie: 100 bis 240 Vac, 24 Vdc
Speicher verfügbar: Ja
Länge: 90 mm
Breite: 350 mm
Tiefe: 87 mm
Abmessungen: 90 x 350 x 87 mm

Digitale Erweiterungsblöcke. Erhältlich mit 8 oder 16 Ein- oder Ausgängen. Die Blöcke passen direkt auf das rechte Ende der Basis- oder Erweiterungseinheit, die sie auch mit Strom versorgen. Eingangsblöcke sind optoisoliert und umschaltbar zwischen 24 V DC Spannungssenke oder -quelle für NPN- oder PNP-Sensoren. Die Ausgangsblöcke sind mit Relais- oder Transistorausgängen erhältlich. Die Anzahl der Blöcke, die hinzugefügt werden können, ist von einer Reihe von Faktoren abhängig. Generell können bei den FX1N-Blöcken jedoch bis zu 32 E/A hinzugefügt werden. Eine zusätzliche Erweiterung wird durch Hinzufügen einer Erweiterungseinheit erreicht, die wiederum durch zusätzliche Erweiterungsblöcke erweitert werden kann. Beim FX2N ist die Anzahl der E/A, die hinzugefügt werden können, von der Grösse der Basiseinheit abhängig. Bei FX2N-Basiseinheiten für 16 und 32 E/A und Erweiterungseinheiten für 32 E/A können bis zu 32 Eingänge oder 24 Ausgänge oder beispielsweise 24 Eingänge und 8 Ausgänge hinzugefügt werden. Bei grösseren Basis- und Erweiterungseinheiten können bis zu 64 Eingänge oder 48 Ausgänge oder beispielsweise 32 Eingänge und 24 Ausgänge hinzugefügt werden. Vollständige Informationen zur Konfiguration und zu Beschränkungen finden Sie im Hardware-Handbuch für FX1N und FX2N.
