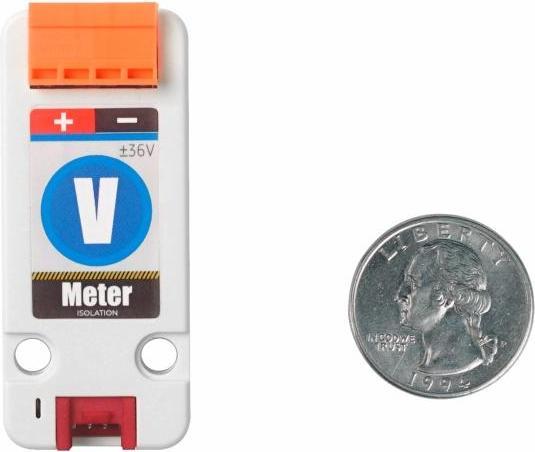

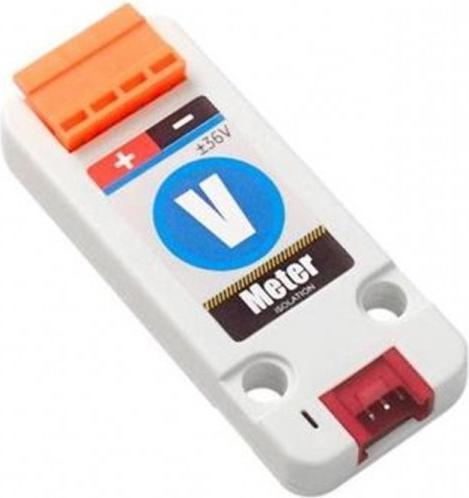

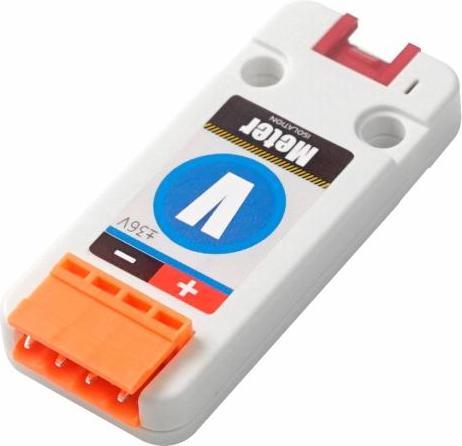

M5Stack Voltmeter Unit ADS1115

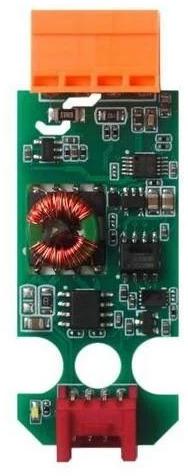

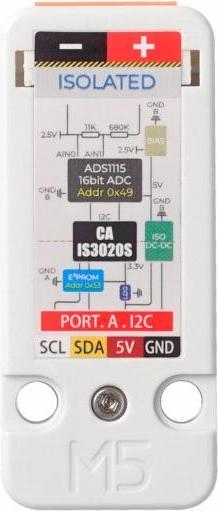

Das M5Stack Voltmeter-Modul ist ein Spannungsmessgerät, das Spannungen von bis zu ±36V messen kann. Um die Messgenauigkeit zu gewährleisten, verfügt es über ein isoliertes DC-DC-Netzteil CA-IS3020S. Der 16-Bit ADS1115 Analog-Digital-Wandler kann für die Kommunikation über das I2C-Protokoll verwendet werden (die Standard-I2C-Adresse ist 0x48, es sei denn, sie wird manuell geändert). Die I2C-Schnittstelle ist ebenfalls elektrisch durch das energiesparende Isolationsmodul CA-IS3020S isoliert. Jedes Gerät wird werkseitig mit einer anfänglichen Genauigkeit von 0,1 % FS, ±1 Zählung kalibriert.

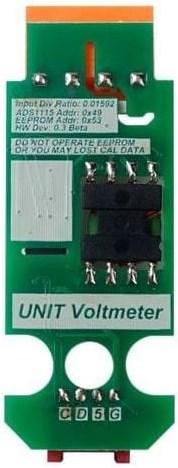

Vorsicht: Kalibrierungsdaten und -parameter werden im EEPROM-Speicher gespeichert. Stellen Sie sicher, dass Sie das EEPROM nicht überschreiben, um falsche Messungen zu vermeiden.

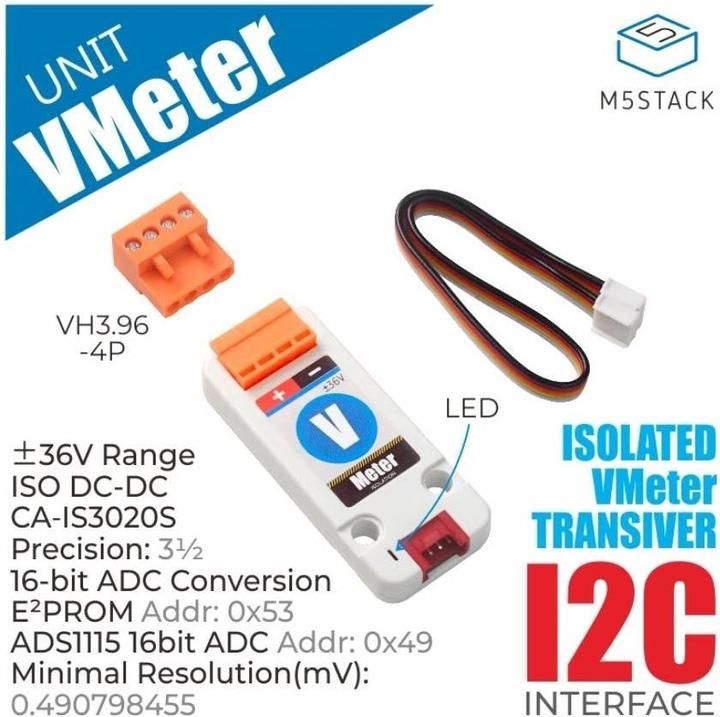

Merkmale:

• Messbereich ±36V
• 16-Bit Analog-Digital-Wandlung
• LED-Stromanzeige
• Werkseitig kalibriert
• Einfache Ablesung über I2C
• Eingebauter CA-IS3020S-Isolationschip
• Unterstützt Arduino und UIFlow

Technische Details:

• Hersteller: M5Stack
• Hersteller SKU: U087
• Messbereich: ±36V
• Kommunikationsprotokoll: I2C 0x49
• Abmessungen: 65 x 24 x 13 mm
• Gewicht: 23,5 g

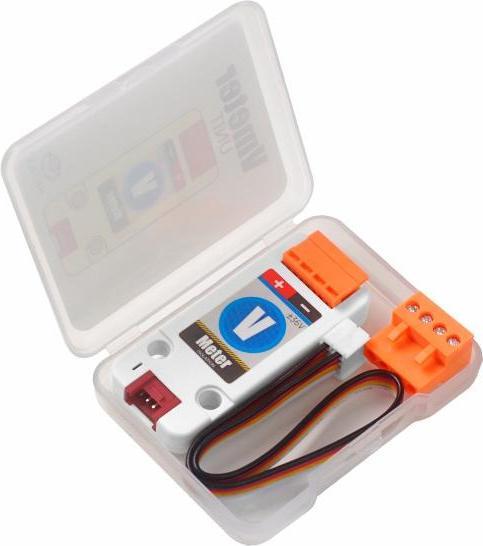

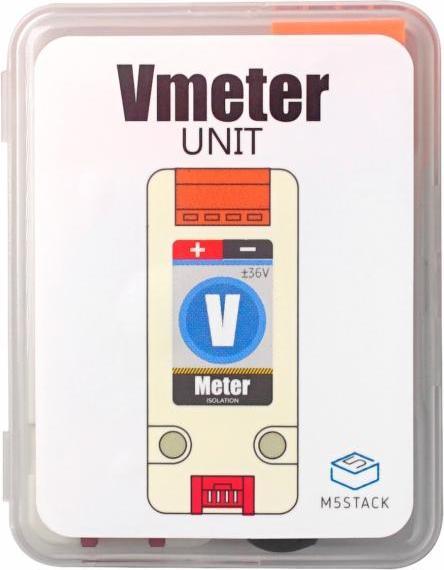

Im Lieferumfang enthalten:

• 1x M5Stack Voltmeter-Modul ADS1115 Spannungsmessgerät
• 1x 20 cm Grove Verbindungskabel.
