LIN J1015205A Linocur monitoring type 3

Mersen Sicherungsüberwachung 05860.300000

Hersteller: Mersen
Bezeichnung: Sicherungsüberwachung D03 Typ 3 LINOCUR
Typ: 05860.300000
Art des Zubehörs/Ersatzteils: NH-Signalmelder
Zubehör: ja
Ersatzteil: ja
Baugrösse: sonstige

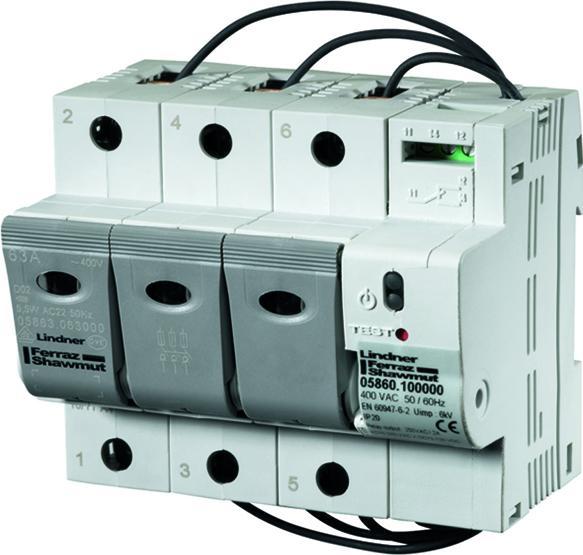

Der D0-LINOCUR ist eine Kombination aus Lasttrennschalter und NEOZED-Sicherungselement 63 A, ausgestattet mit erheblichen Sicherheitsmerkmalen und einer ausgereiften Schalt- und Klemmtechnik. Die Leistungsabgabe der NEOZED-Sicherungseinsätze führt zu einer internen Erwärmung des LINOCUR-Gerätes. Um eine Überhitzung des Gerätes und eine unerwünschte, vorzeitige Auslösung des Sicherungseinsatzes zu verhindern, wurden spezielle Konstruktionsmassnahmen umgesetzt: grosszügig dimensionierte Leiterbahnen aus massivem Kupfer, starke Fremdfederung unter dem Fusskontakt, grossflächiger Wärmeübergang durch Kontaktierung mittels Schraubkappe, grossflächige Kontaktierung am Fusskontakt, Spezialkontakte mit Funktionsteilung.

Dank dieser Bauweise bietet der Linocur einen der niedrigsten Werte im Bereich der Verlustleistung auf dem Markt für D0-Sicherungseinheiten.

EN/IEC 60947-3, DIN VDE 43880, DIN VDE 0660 Teil 107, DIN VDE 0638, DIN VDE 0636 Teil 3, IEC 60269-3.

Als Zusatzausstattung bietet Mersen drei verschiedene Überwachungsgeräte an. D0-LINOCUR Überwachungsgeräte sind mit einer grünen und roten LED-Anzeigeleuchte und einem galvanisch getrennten Wechselkontakt zur Fernmeldung ausgestattet. Bei Typ 3 öffnet der Relais-Ausgangskontakt zwischen Anschlüssen 11 und 12 und schliesst zwischen 11 und 14, wenn mindestens ein Sicherungseinsatz abgeschaltet hat oder der Lasttrennschalter ausgeschaltet wird.
