Kemo Leistungsregler

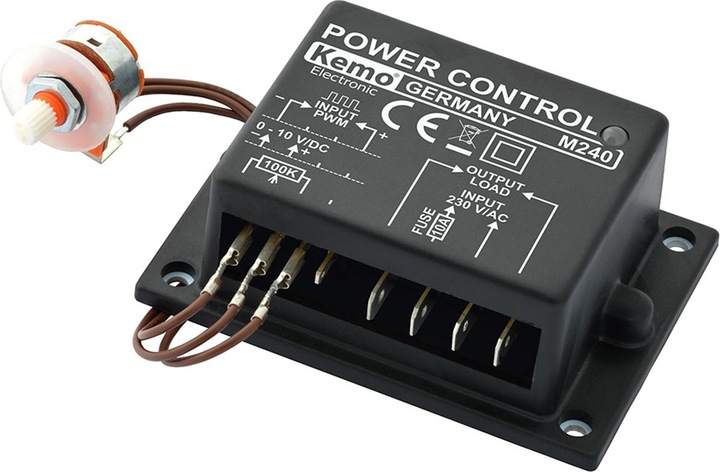

Der Kemo M240 ist ein Leistungsregler für 230 V/AC Verbraucher wie Motoren, Lampen und viele dimmbare LEDs. Der Regler ist überlastfest und kann über ein Potentiometer, eine Steuerspannung oder mit PWM-Signalen geregelt werden.

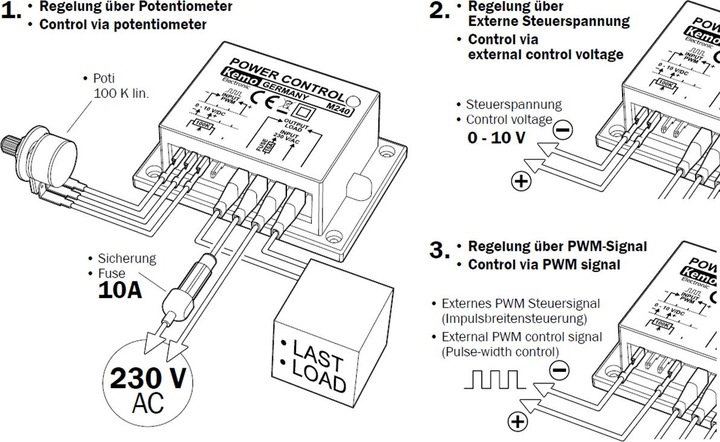

Regelungsmöglichkeiten:

• Potentiometer 100 K lin
• Steuerspannung 0-10 V/DC
• PWM Signal 3 – 24 V, 100-10.000 Hz

Technische Daten:

• Betriebsspannung: 220-230 V/AC, 50-60 Hz
• Max. anschliessbare Last: 10 A (2.300 W)
• Regelungsart: Phasenanschnitt
• Einschaltung: Softstart
• Betriebsanzeige, Anzeige Überlastung: 2-farbige LED
• Steuersignaleingang ist komplett vom Last-Regelkreis isoliert
• Anschlüsse: Steckkontakte Flachstecker 6,3 mm und 2,8 mm
• Masse: ca. 87 x 60 x 33 mm

Aufbauanweisung:
Das Modul wird so eingebaut, dass es gut belüftet ist (es kann sich, je nach Belastung, erwärmen) und dass es isoliert ist (keine Möglichkeit der Berührung mit den Fingern oder anderen Körperteilen, da offene Anschlüsse vorhanden sind, die Netzspannung führen). Das Modul sollte nahe an dem Gerät installiert werden, das geregelt werden soll (max. 2 m). Die Alu-Grundplatte des Moduls sollte nicht heisser als 60 °C werden. Wenn das Modul unter 800 W belastet wird, ist kein zusätzlicher Kühlkörper erforderlich. Bei Belastungen zwischen 800 W und 2300 W sollte das Modul mit der Alu-Grundplatte auf eine kühlende Unterlage geschraubt werden. Das Modul hat 8 Flachstecker, mit denen es angeschlossen werden kann: 4 x 2,8 mm Flachstecker und 4 x 6,3 mm Flachstecker.

Lieferumfang:
1 x Kemo M240 230 V Leistungsregler.
