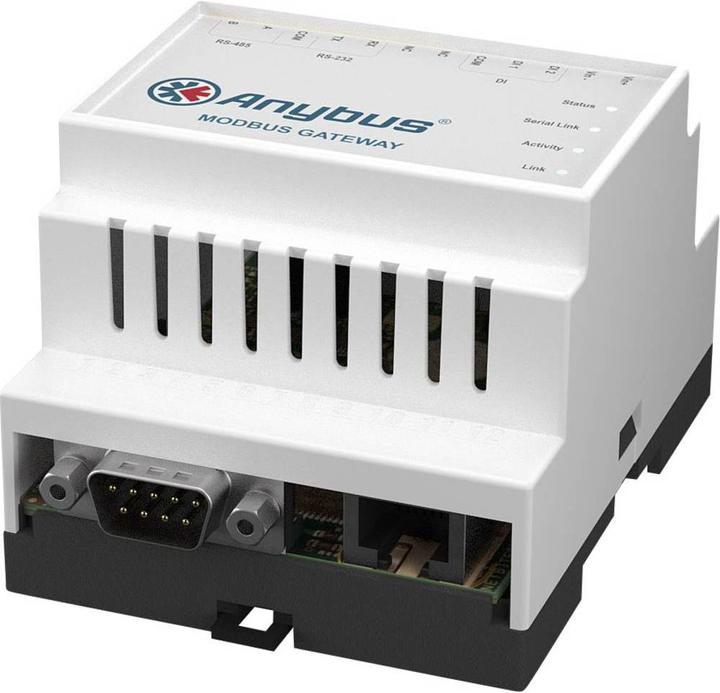

HMS Gateway LAN, Modbus, RS-232, RS-485 Anybus AB7702 12 V/DC, 24 V/DC

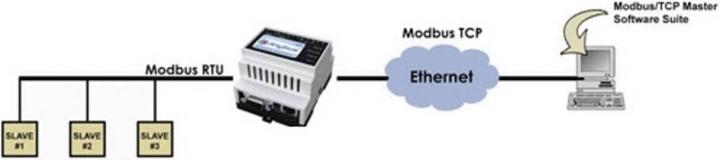

Beschreibung Gateway: Modbus-RTU / Modbus-TCP. Transparenter Datenaustausch zwischen einem Modbus-TCP-Client (Master) und Modbus-RTU-Slaves. Übernimmt auf Modbus-TCP-Seite die Rolle eines Servers (Slave). Unterstützt 10/100 Mbit Ethernet (Modbus-TCP). Unterstützt auf Modbus-RTU-Seite RS-232 und RS-485. Einfache Konfiguration (Node Address, IP-Adresse etc.). Bei diesem Modbus-Gateway ist Modbus-TCP-seitig ein Server (Slave) implementiert. Das Gateway reicht die Modbus-TCP-Telegramme transparent an die am Gateway angeschlossenen Modbus-RTU-Slaves weiter. Anfragen eines Modbus-TCP-Clients (Master) an die Slaves im Modbus-RTU-Netzwerk werden vom Gateway auf Modbus-RTU umgesetzt. Umgekehrt werden Antworttelegramme der Modbus-RTU-Slaves für den Modbus-TCP-Client durch das Gateway ebenfalls transparent durchgereicht. Somit können über dieses Modbus-Gateway Modbus-TCP-Clients mit einem oder mehreren Modbus-RTU-Slaves kommunizieren. Die physikalische Anbindung des Modbus-Gateways an Modbus-RTU erfolgt für RS-232 über einen 9-poligen D-Sub-Stecker, für RS-485 über einen RJ12-Steckverbinder. Die Anbindung an die Ethernet-Seite (Modbus-TCP) geschieht über einen herkömmlichen RJ45-Stecker. Technische Daten: Betriebsspannung: 9 - 32 V/DC. Betriebstemperatur (Bereich): -40 bis 65 °C. Betriebstemperatur (max.): 65 °C. Betriebstemperatur (min.): -40 °C. Produktabmessung, Breite: 86 mm. Produktabmessung, Höhe: 70 mm. Typ (Hersteller-Typ): AB7702. Weitere technische Daten: Baudrate Modbus-TCP: 10 - 100 Mbit/s. Baudrate Modbus-RTU: bis zu 155 kbit/s. Schutzklasse: IP20. Konfiguration durch: IPconfigTool und Internetbrowser. Serielle Schnittstellen (Modbus-RTU): RS-232, RS-485. Gehäuse: Kunststoffgehäuse (IP20).
