Eltako Netzüberwachungsrelais

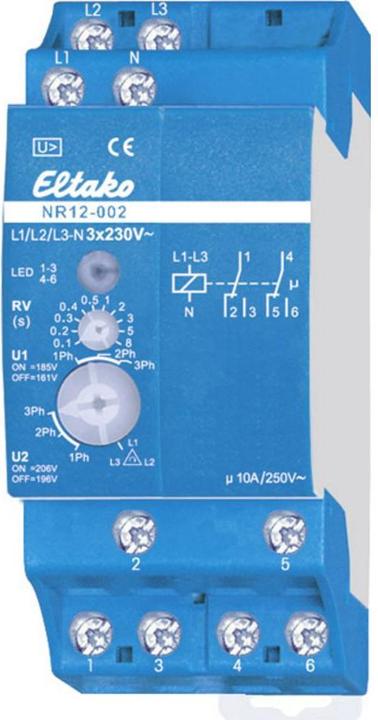

Eltako Netzüberwachungsrelais NR12-002-3x230V

Hersteller: Eltako
Bezeichnung: Netzüberwachungsrelais 2W pot.frei 10A/250V
Typ: NR12-002-3x230V
Ausführung des elektrischen Anschlusses: Schraubanschluss
Mit abnehmbaren Klemmen: nein
Spannungsart zur Betätigung: AC
Funktion Phasenfolgeüberwachung: ja
Funktion Phasenausfallerkennung: ja
Funktion Unterspannungserkennung: ja
Funktion Überspannungserkennung: ja
Funktion Asymmetrieerkennung: nein
Spannungsmessbereich: 230 V
Min. einstellbare Rückfallverzögerungszeit: 0,1 s
Max. zulässige Rückfallverzögerungszeit: 8 s
Anzahl der Kontakte als Wechsler: 2
Breite: 36 mm
Höhe: 58 mm
Tiefe: 58 mm

Netzüberwachungsrelais mit Drehfeldüberwachung. 2 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene (2 TE). Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Aussenleitern und dem Neutralleiter sowie zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2Ph und 3Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und die Anzahl überwachter Aussenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung. U2: 196V Rückfallspannung und 206V Anzugsspannung gemäss VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekte anliegende Spannung. Bei falscher Polung oder einem fehlenden Aussenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5 s.
