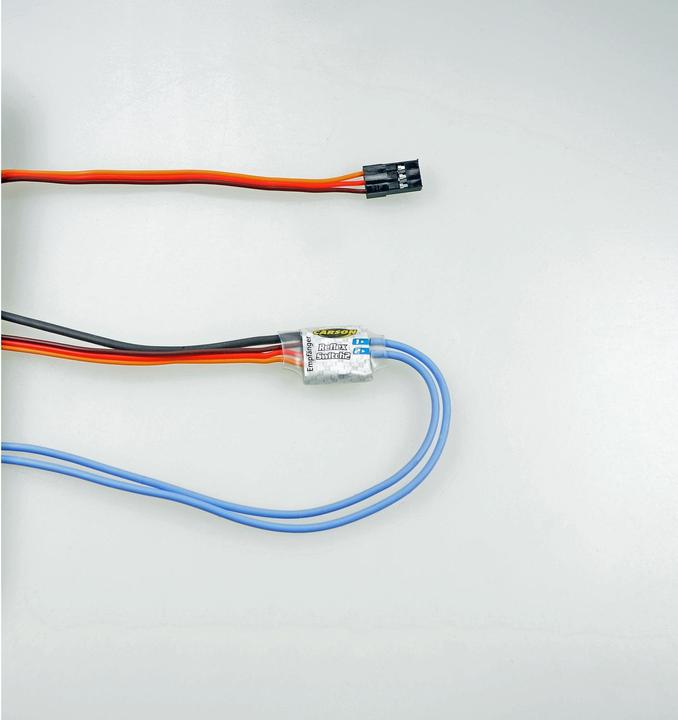

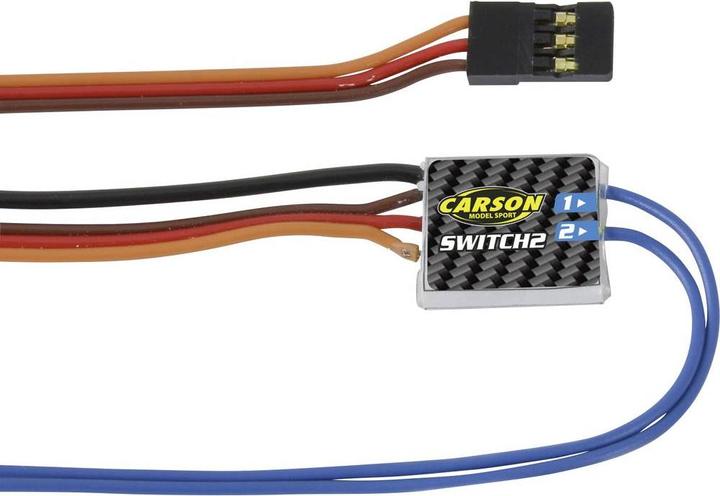

Carson Reflex 6/14 Ch Switch 2 Modell

Art. Nr.: 500503060
Art. Bezeichnung: Reflex 6/14Ch Switch 2 (2x2,5A)

Die Schaltmodule werden direkt an ihrem RC-Empfänger angeschlossen und können über einen Taster, Schalter oder Knüppel gesteuert werden. Dabei wird die Position des Schalters/Tasters (oben und unten) und die Dauer (kurz und lang) ausgewertet. Bei dem 2-fach Modul wird lediglich die Position ausgewertet. Bei Tastern und Schaltern ist darauf zu achten, dass diese eine Mittelstellung besitzen – sogenannte 3-Positionsschalter/Taster (Ein/Aus/Ein).

Jeder Schaltausgang verfügt über eine Memoryfunktion: Das heisst, er bleibt so lange aktiviert, bis der Schalter/Taster wieder in Neutralstellung gebracht wird. Auf dem Schaltmodul stehen zwei getrennte und minusschaltende Ausgänge zur Verfügung. Die Ausgänge verfügen jeweils über ein 200 mm langes blaues Kabel. Dieses Kabel ist mit dem Minuspol des Verbrauchers zu verbinden. Jeder Schaltausgang kann einen Strom von maximal 2,5 A schalten. Die maximal zulässige Versorgungsspannung beträgt 16 V/DC.

Das Modul versorgt sich selbst über das Servokabel mit Spannung. Das schwarze Minuskabel kann direkt am Akku oder an der optional erhältlichen Verteilerklemme angeschlossen werden. Bei hohen Lasten ist das schwarze Kabel über die Verteilerklemme oder am Fahrakku anzuschliessen, um Schäden am Empfänger zu vermeiden. Für ein leichtes Verdrahten empfehlen wir, die Kabelenden zu verzinnen.
