Benning 044169 EV 3-2 Messadapter Messadapter zur Prüfung von E-Ladestationen 1 St.

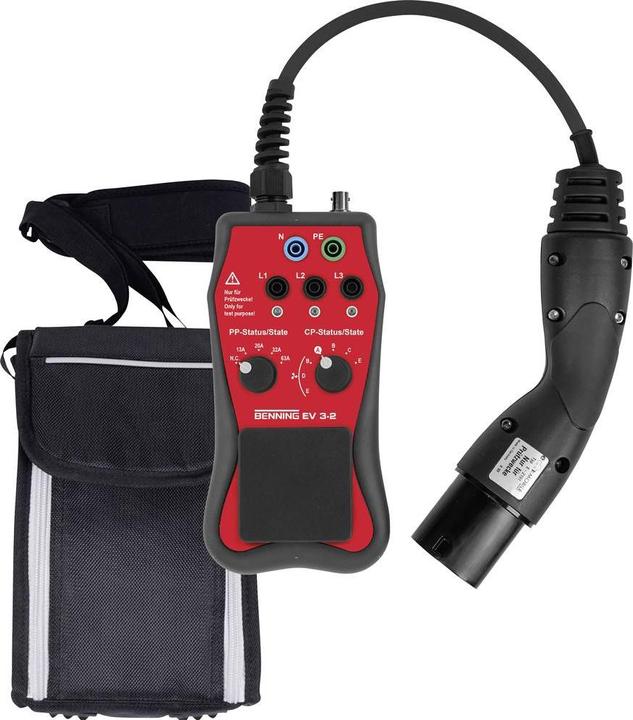

Benning Messadapter EV 3-2

Hersteller: Benning
Bezeichnung: Messadapter
Prüfung: EVSE-Ladestationen
Typ: EV 3-2
Art des Zubehörs/Ersatzteils: sonstige
Zubehör: ja
Ersatzteil: nein
Set-Ausführung: nein
Mit Koffer/Tasche: nein
Stecktechnik: sonstige
Werkstoff des Isoliermaterials: sonstige
Strombelastbarkeit: 40 A
Messkreiskategorie: CAT II

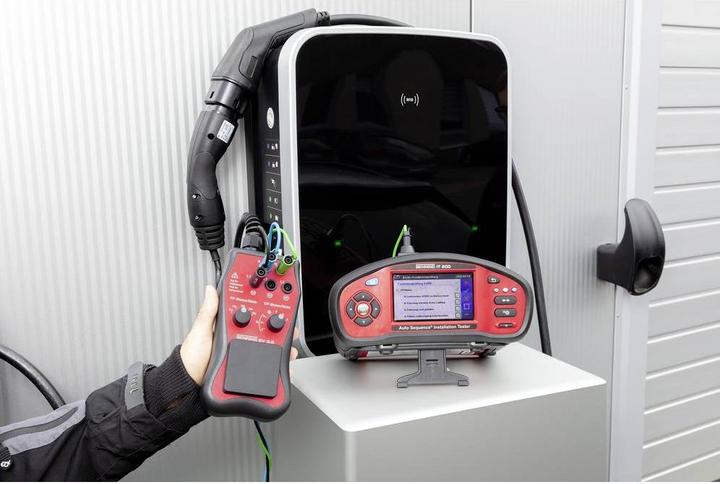

Der Prüfadapter ermöglicht mit dem Installationsprüfgerät BENNING IT 200/BENNING IT 130 die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäss DIN VDE 0100-600 und DIN VDE 0105-100. Er ist kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder.

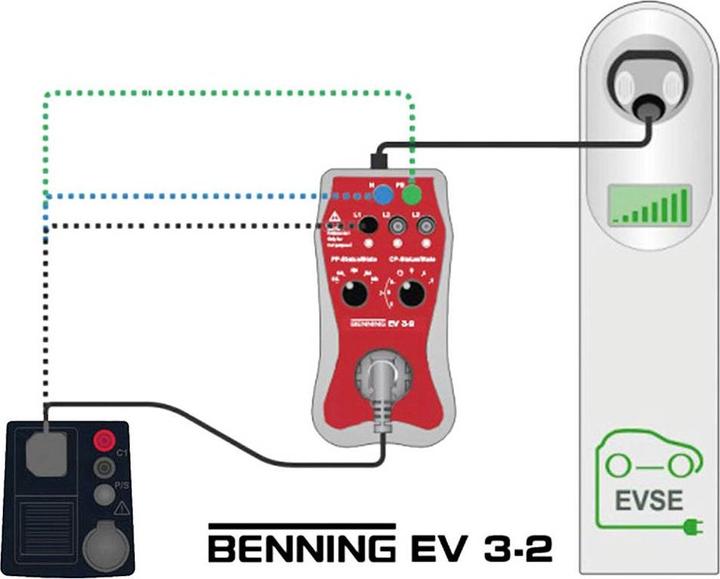

Der Adapter ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation und simuliert ein Elektrofahrzeug mit unterschiedlichen Zuständen.

Drehschalter Proximity Pilot PP (Kabelsimulation): Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) der Ladekabel.
Drehschalter Control Pilot CP (Fahrzeugsimulation): Simulation unterschiedlicher Fahrzeugzustände, wie A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Kurzschluss zwischen CP-PE).

Separate Phasenanzeigen (L1/L2/L3) durch drei LEDs, sobald die Ladestation Energie bereitstellt. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit dem Installationsprüfgerät. BNC-Anschluss zur Messung des pulsweitenmodulierten CP-Signals der Ladestation mit einem Oszilloskop. Überprüfung des EVSE-Verriegelungssystems ab Status B (Freigabe des Ladekabels wird blockiert).

Maximale Spannung Messkreiskategorie: 300 V.
Inklusive Schutztasche.
EAN: 4014651441699.
