Adafruit Push-button Power Switch Breakout

Der Adafruit Drucktaster-Netzschalter ist ein kompakter Entwurf, der es Ihnen ermöglicht, eine Gleichstromquelle mit einem alltäglichen Taster zu steuern. Das Breakout verwendet einen latching analogen Schaltkreis, der durch Drücken des Tasters aktiviert wird. Einmal drücken, um einzuschalten, dann erneut drücken, um auszuschalten. Der Schaltkreis verwendet einen 3A P-FET, um den IN-Pin mit dem OUT-Pin zu verbinden und zu trennen. Er funktioniert hervorragend von 3V bis 14VDC und bis zu 3A (obwohl der FET bei kontinuierlichem 3A-Zug etwas warm wird), hat jedoch nur einen Ruhestromverbrauch von 0,5µA.

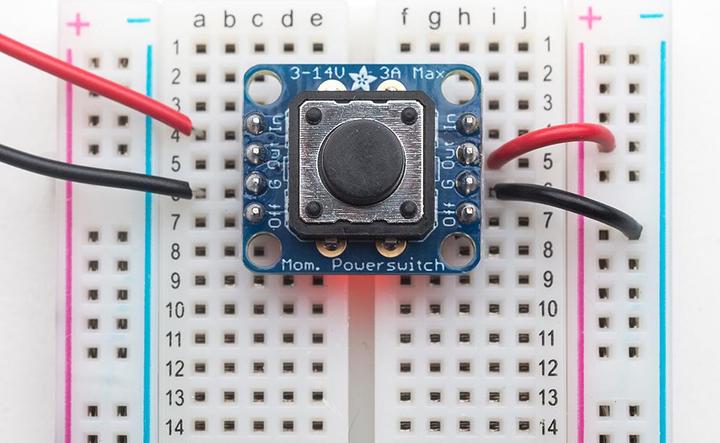

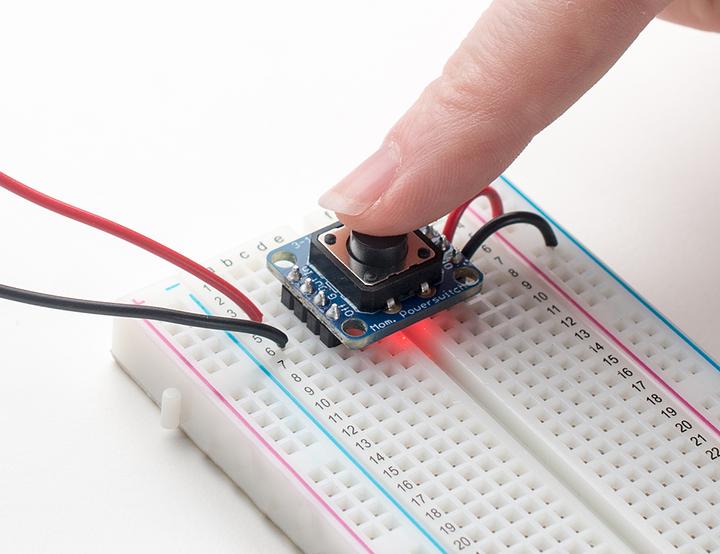

Die Verwendung ist einfach: Schliessen Sie die Stromquelle an Ground und IN an, und verbinden Sie die Last von Ground zu OUT. Ein 12mm Taster ist im Lieferumfang enthalten, aber Sie können auch Ihren eigenen Schalter anlöten. Drücken Sie den Knopf (oder verbinden Sie die Taster-Pins kurz), um zwischen ein und aus zu wechseln. Eine rote LED auf der Platine leuchtet auf, wenn sie aktiv ist, sodass Sie wissen, dass sie funktioniert. Es gibt einen vierten KILL-Pin, den Sie verwenden können, um die Last auszuschalten und/oder sie auch dann auszuschalten, wenn der Knopf gedrückt wird. Wenn 1 Volt oder mehr angelegt wird, schaltet sich der FET sofort ab, sodass Ihr Projekt sich selbst ausschalten kann.

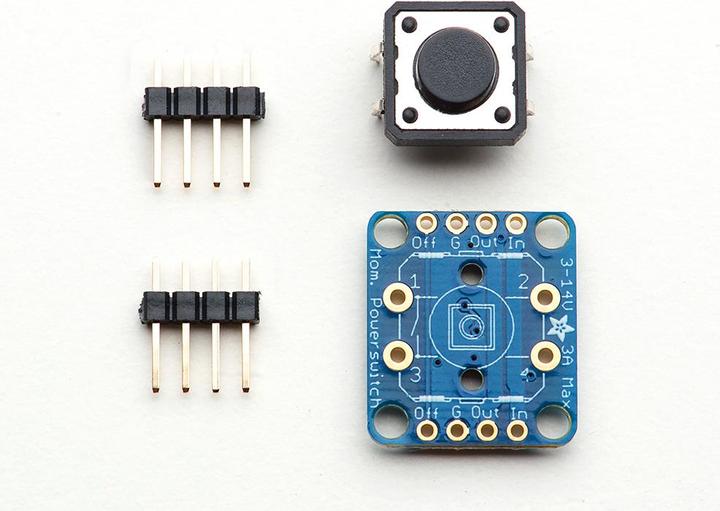

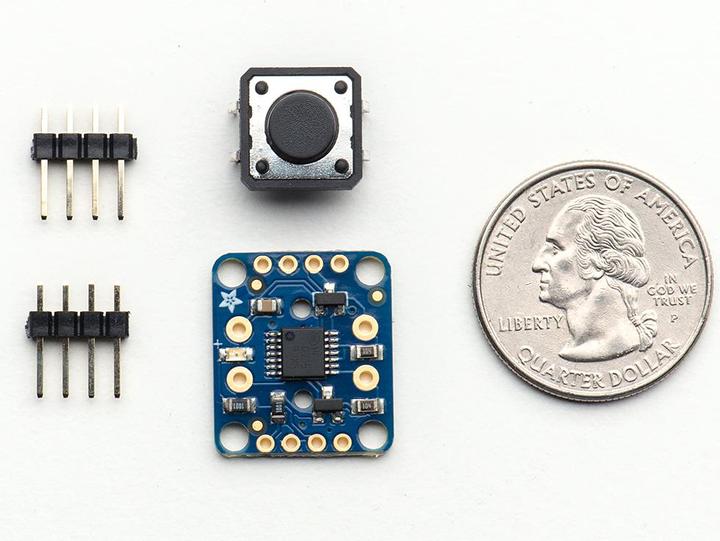

Dieses Produkt wird mit einem montierten und getesteten, breadboard-freundlichen Breakout-Board mit vier Montageschrauben, einem 12mm Taster und einigen 0,1" männlichen Header-Pins geliefert, die Sie an die Platine löten können, um sie in ein Breadboard zu stecken.

Der Netzschalter ist eine elegante Möglichkeit, die Stromversorgung Ihres Projekts zu steuern, aber es gibt einige Dinge zu beachten: Da es sich um einen Pass-FET handelt, ist dies nur für 3-14V DC-Spannungen geeignet. Dies ist kein mechanischer Schalter, daher gibt es keine Luftspaltisolierung. Es gibt eine Körperdiode im Pass-FET, sodass, wenn die Last eine höhere Spannung hat als die Eingangsspannung, der Strom zurück zum Eingang fliesst. Es gibt eine integrierte Entprellung, aber sehr wackelige Schalter können lästig sein, da sie schnell ein- und ausschalten, anstatt zu verriegeln.

Details:

• Abmessungen: 20,51mm x 17,75mm x 2,66mm
• Höhe mit Schalter: 8,69mm
• Gewicht: 2,6g.
