Name: Monochrome 0.96" 128x64 OLED graphic display
Brand: Adafruit
SKU: 5998645
Price: 30.5 CHF
Availability: InStock

productDetailPageQuery

Adafruit

Diese Displays sind klein, nur etwa 1 Zoll im Durchmesser, aber aufgrund des hohen Kontrasts eines OLED-Displays sehr gut lesbar. Dieses Display besteht aus 128x64 einzelnen weissen OLED-Pixeln, die jeweils vom Steuerchip ein- oder ausgeschaltet werden. Da das Display sein eigenes Licht erzeugt, ist keine Hintergrundbeleuchtung erforderlich. Dies reduziert den Stromverbrauch für den Betrieb des OLEDs und ist der Grund für den so hohen Kontrast; wir mögen dieses Miniaturdisplay wegen seiner Klarheit sehr!

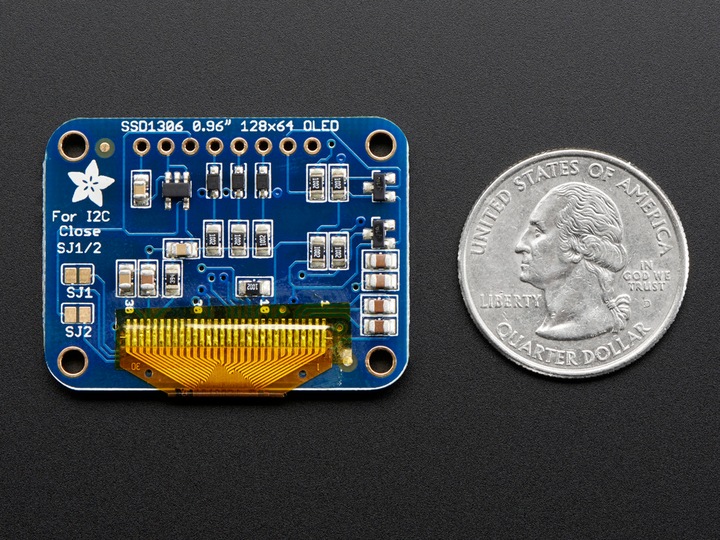

Dieses Breakout kann entweder mit einer SPI- oder I2C-Schnittstelle verwendet werden, die durch das Löten von zwei Jumpers auf der Rückseite auswählbar ist. Das Design ist vollständig 5V-fähig, mit einem integrierten Regler und einem eingebauten Boost-Konverter. Es war noch nie einfacher, direkt an Ihren 3V- oder 5V-Mikrocontroller anzuschliessen, ohne einen Pegelwandler zu benötigen!

Wir haben ein detailliertes Tutorial und Beispielcode in Form einer Arduino-Bibliothek für Text und Grafiken. Sie benötigen einen Mikrocontroller mit mehr als 1K RAM, da das Display gepuffert werden muss.

Sie können unsere SSD1306 OLED-Display-Arduino-Bibliothek herunterladen, die mit Beispielcode geliefert wird. Die Bibliothek kann Text, Bitmaps, Pixel, Rechtecke, Kreise und Linien drucken. Sie benötigt 1K RAM, da sie das gesamte Display puffern muss, ist aber sehr schnell! Der Code ist einfach an jeden anderen Mikrocontroller anzupassen.

Technische Details

Abmessungen:

- PCB: 38mm x 29mm (1,5" x 1")
- Bildschirm: 25mm x 14mm
- Dicke: 4mm
- Gewicht: 8,5g
- Der Stromverbrauch des Displays hängt vollständig von Ihrer Nutzung ab: Jede OLED-LED zieht Strom, wenn sie eingeschaltet ist, also je mehr Pixel Sie beleuchtet haben, desto mehr Strom wird verbraucht. In der Praxis ziehen sie etwa 20mA, aber für präzise Zahlen müssen Sie den Strom in Ihrem Nutzungskreis messen.
- Dieses Board/Chip verwendet eine I2C 7-Bit-Adresse zwischen 0x3C-0x3D, auswählbar mit Jumpers.

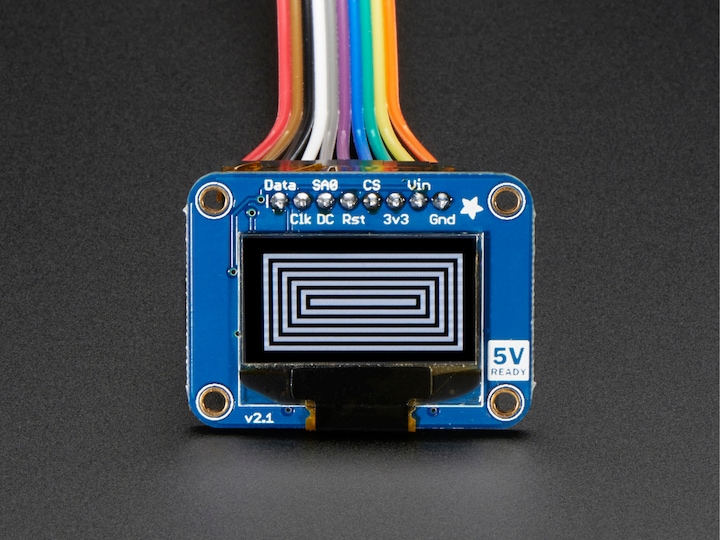

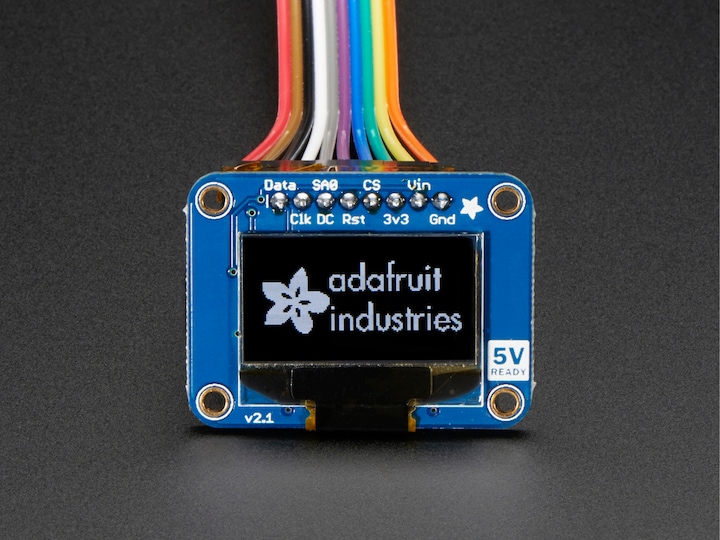

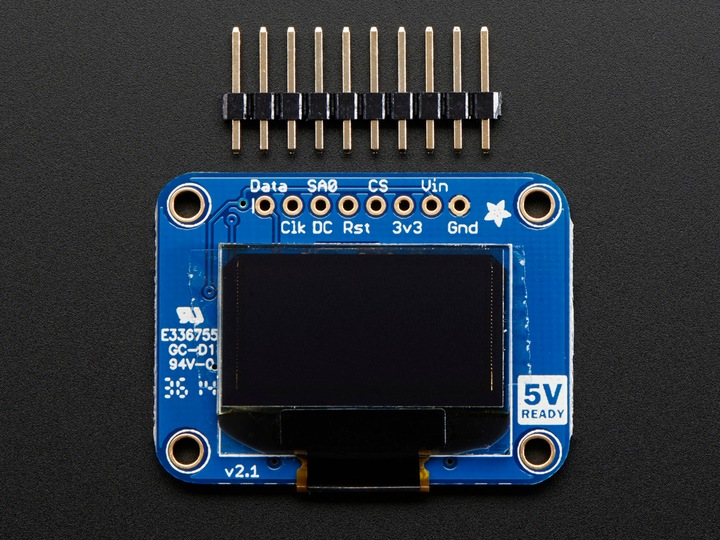

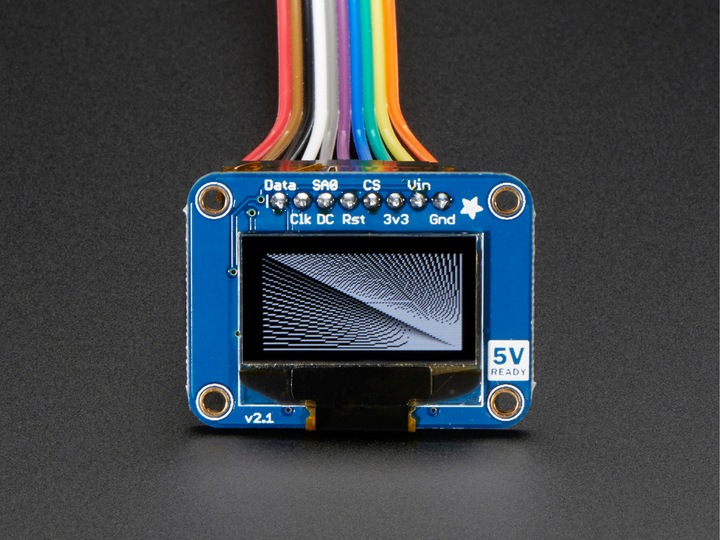

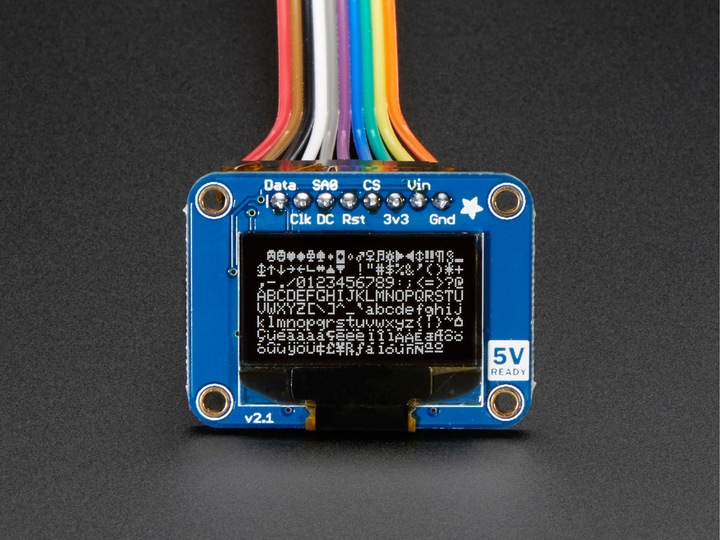

Produktbild Adafruit Monochrome 0.96" 128x64 OLED graphic display (Display)
