Adafruit I2S 3W Class D Amplifier Breakout MAX98357A
ErweiterungProduktinformationen
Hören Sie sich diese gute Nachricht an - wir haben jetzt einen digitalen Audioverstärker, der alles in einem Gerät vereint
Breakout-Board, das unglaublich gut mit dem Raspberry Pi!
Wenn Sie nach einer
Breakout-Board, das unglaublich gut mit dem Raspberry Pi!
Wenn Sie nach einer
einfachen und kostengünstigen Möglichkeit suchen, digital zu arbeiten
Sounddateien anstoßen, dann ist der MAX08357 I2S Amp Breakout für Sie. Es
nimmt den digitalen I2S-Standard-Audioeingang und dekodiert ihn nicht nur in
analog, sondern verstärkt sie auch direkt in einen Lautsprecher. Perfekt für
Wenn man kompakten, verstärkten Ton hinzufügt, sind 2 Breakouts erforderlich (I2S DAC + Verstärker)
und verbindet sie zu einer einzigen.
I2S (nicht zu verwechseln mit I2C) in einem digitalen Tonprotokoll, das
die auf Leiterplatten zur Weitergabe von Audiodaten verwendet werden. Viele High-End-Chips
und Prozessoren verwalten den gesamten Ton im digitalen I2S-Format. Dann, um
Eingangs- oder Ausgangsdaten werden drei oder vier Pins verwendet (Dateneingang, Datenausgang),
Bittakt und Links-Rechts-Kanalauswahl). Normalerweise für Audiogeräte,
Es gibt einen DAC-Chip, der I2S aufnehmen und in analoge Form umwandeln wird.
kann einen Kopfhörer steuern.
Dieser kleine Mono-Verstärker ist überraschend leistungsstark - in der Lage, Folgendes zu liefern
3,2 Watt Leistung in einen Lautsprecher mit 4 Ohm Impedanz (5V Leistung bei 10%
THD). Im Inneren des Miniatur-Chips befindet sich ein Controller der Klasse D, der in der Lage ist
von 2,7V-5,5VDC. Da der Verstärker eine Klasse D ist, ist er unglaublich
effizient - perfekt für tragbare und batteriebetriebene Geräte
Projekte. Es hat einen eingebauten Wärme- und Überstromschutz, aber wir
konnte kaum erkennen, dass es heiß wurde.
Der Audioeingang ist I2S-Standard, Sie können 3,3V oder 5V-Logikdaten verwenden.
Die Ausgänge sind "Bridge Tied" - d.h. sie werden direkt mit
die Ausgänge, keine Verbindung zur Erde. Der Ausgang ist ein ~300KHz Quadrat.
Wellen-PWM, die dann von der Lautsprecherspule 'ausgemittelt' wird - die hohe
Die Frequenzen werden nicht gehört. All dies bedeutet, dass Sie keine Verbindung
den Ausgang in einen anderen Verstärker, der die Lautsprecher antreiben soll
direkt.
Es gibt einen Gain-Pin, der manipuliert werden kann, um die Verstärkung zu verändern. Durch
Standardmäßig gibt der Verstärker 9dB Verstärkung. Durch Anschluss eines Pullups oder
Pull-Down-Widerstand oder direkt verdrahtet werden, kann der Gain-Pin so eingestellt werden, dass
geben 3dB, 6dB, 9dB, 12dB oder 15dB.
Der ShutDown/Mode-Pin kann verwendet werden, um den Chip in den Shutdown-Modus zu versetzen oder
welcher I2S-Audiokanal zum Lautsprecher geleitet wird. Standardmäßig wird die
Amp gibt (L+R)/2 Stereo-Mix in Mono-Ausgang aus. Durch Hinzufügen eines
Widerstand, Sie können ihn so ändern, dass er nur links oder nur rechts ausgegeben wird.

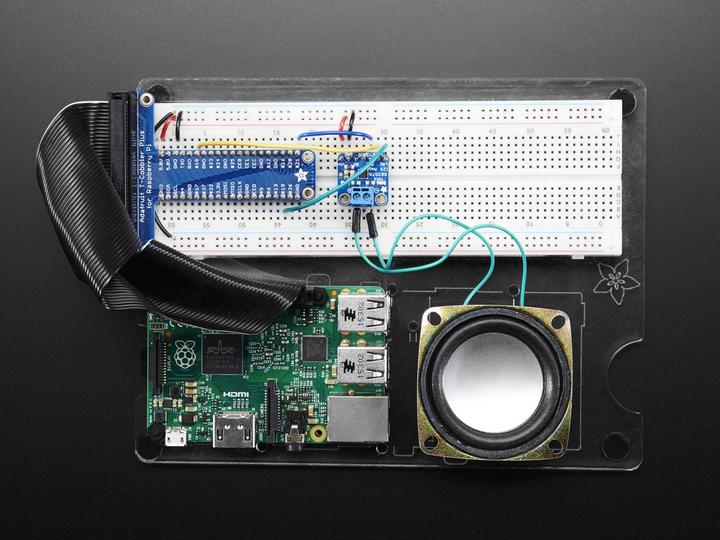

Arbeitet hervorragend mit Raspberry Pi, Arduino Zero und allen anderen
Mikrocontroller oder Mikrocomputer mit I2S-Audioausgängen
Spezifikationen:
* Ausgangsleistung: 3,2W bei 4, 10% THD, 1,8W bei 8, 10% THD, mit 5V
Versorgung
* PSRR: 77 dB typ @ 1KHz
* I2S-Abtastraten von 8kHz bis 96kHz
* Kein MCLK erforderlich
* Klick + Pop-Reduktion
* Fünf punktuell wählbare Gewinne: 3dB, 6dB, 9dB, 12dB, 15dB
* Ausgezeichnete Unterdrückung von Click-and-Pop
* Thermischer Abschaltschutz

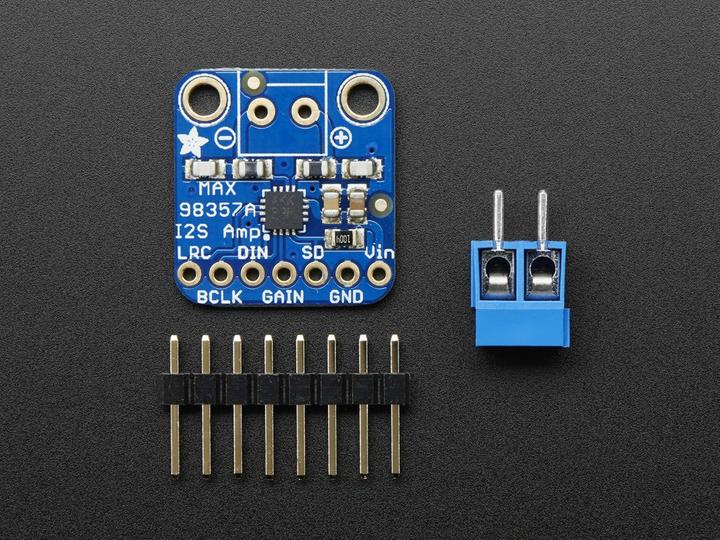

Wird als bestückte und getestete Breakout-Platine geliefert, mit einem kleinen Stück
optionale Stiftleiste und 3,5-mm-Klemmleiste. Einige Lötungen sind erforderlich
um den Header und die Klemmenleiste zu befestigen, wenn diese gewünscht werden.

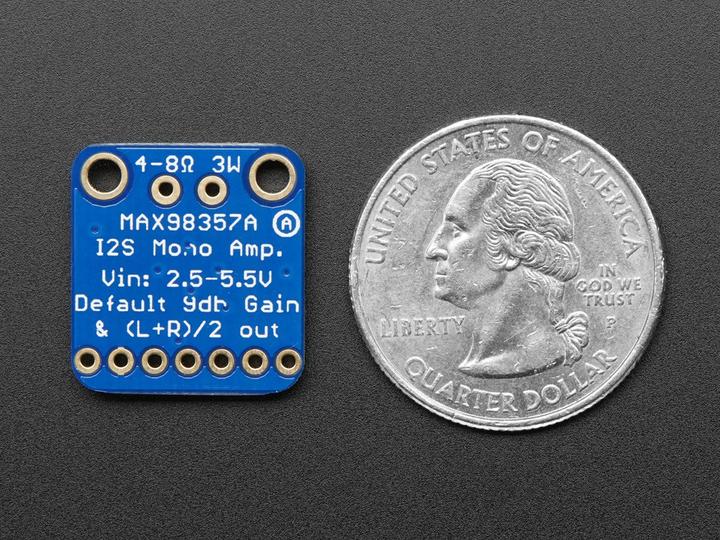

Produkt-Abmessungen: 19,4 mm x 17,8 mm x 3,0 mm / 0,8" x 0,7" x 0,1"
Produktgewicht: 1,2g / 0,0oz
Sounddateien anstoßen, dann ist der MAX08357 I2S Amp Breakout für Sie. Es
nimmt den digitalen I2S-Standard-Audioeingang und dekodiert ihn nicht nur in
analog, sondern verstärkt sie auch direkt in einen Lautsprecher. Perfekt für
Wenn man kompakten, verstärkten Ton hinzufügt, sind 2 Breakouts erforderlich (I2S DAC + Verstärker)
und verbindet sie zu einer einzigen.
I2S (nicht zu verwechseln mit I2C) in einem digitalen Tonprotokoll, das
die auf Leiterplatten zur Weitergabe von Audiodaten verwendet werden. Viele High-End-Chips
und Prozessoren verwalten den gesamten Ton im digitalen I2S-Format. Dann, um
Eingangs- oder Ausgangsdaten werden drei oder vier Pins verwendet (Dateneingang, Datenausgang),
Bittakt und Links-Rechts-Kanalauswahl). Normalerweise für Audiogeräte,
Es gibt einen DAC-Chip, der I2S aufnehmen und in analoge Form umwandeln wird.
kann einen Kopfhörer steuern.
Dieser kleine Mono-Verstärker ist überraschend leistungsstark - in der Lage, Folgendes zu liefern
3,2 Watt Leistung in einen Lautsprecher mit 4 Ohm Impedanz (5V Leistung bei 10%
THD). Im Inneren des Miniatur-Chips befindet sich ein Controller der Klasse D, der in der Lage ist
von 2,7V-5,5VDC. Da der Verstärker eine Klasse D ist, ist er unglaublich
effizient - perfekt für tragbare und batteriebetriebene Geräte
Projekte. Es hat einen eingebauten Wärme- und Überstromschutz, aber wir
konnte kaum erkennen, dass es heiß wurde.
Der Audioeingang ist I2S-Standard, Sie können 3,3V oder 5V-Logikdaten verwenden.
Die Ausgänge sind "Bridge Tied" - d.h. sie werden direkt mit
die Ausgänge, keine Verbindung zur Erde. Der Ausgang ist ein ~300KHz Quadrat.
Wellen-PWM, die dann von der Lautsprecherspule 'ausgemittelt' wird - die hohe
Die Frequenzen werden nicht gehört. All dies bedeutet, dass Sie keine Verbindung
den Ausgang in einen anderen Verstärker, der die Lautsprecher antreiben soll
direkt.
Es gibt einen Gain-Pin, der manipuliert werden kann, um die Verstärkung zu verändern. Durch
Standardmäßig gibt der Verstärker 9dB Verstärkung. Durch Anschluss eines Pullups oder
Pull-Down-Widerstand oder direkt verdrahtet werden, kann der Gain-Pin so eingestellt werden, dass
geben 3dB, 6dB, 9dB, 12dB oder 15dB.
Der ShutDown/Mode-Pin kann verwendet werden, um den Chip in den Shutdown-Modus zu versetzen oder
welcher I2S-Audiokanal zum Lautsprecher geleitet wird. Standardmäßig wird die
Amp gibt (L+R)/2 Stereo-Mix in Mono-Ausgang aus. Durch Hinzufügen eines
Widerstand, Sie können ihn so ändern, dass er nur links oder nur rechts ausgegeben wird.
Arbeitet hervorragend mit Raspberry Pi, Arduino Zero und allen anderen
Mikrocontroller oder Mikrocomputer mit I2S-Audioausgängen
Spezifikationen:
* Ausgangsleistung: 3,2W bei 4, 10% THD, 1,8W bei 8, 10% THD, mit 5V
Versorgung
* PSRR: 77 dB typ @ 1KHz
* I2S-Abtastraten von 8kHz bis 96kHz
* Kein MCLK erforderlich
* Klick + Pop-Reduktion
* Fünf punktuell wählbare Gewinne: 3dB, 6dB, 9dB, 12dB, 15dB
* Ausgezeichnete Unterdrückung von Click-and-Pop
* Thermischer Abschaltschutz
Wird als bestückte und getestete Breakout-Platine geliefert, mit einem kleinen Stück
optionale Stiftleiste und 3,5-mm-Klemmleiste. Einige Lötungen sind erforderlich
um den Header und die Klemmenleiste zu befestigen, wenn diese gewünscht werden.
Produkt-Abmessungen: 19,4 mm x 17,8 mm x 3,0 mm / 0,8" x 0,7" x 0,1"
Produktgewicht: 1,2g / 0,0oz
| Kompatible Hardware | Diverse |
| Artikelnummer | 5998646 |
| Hersteller | |
| Kategorie | |
| Herstellernr. | ada-3006 |
| Release-Datum | 13.07.2016 |
| Verkaufsrang in Kategorie Elektronikmodul |
| Kompatible Hardware | Diverse |
| Modultyp | Erweiterung |
| Länge | 8 cm |
| Breite | 6 cm |
| Höhe | 1 cm |
| Gewicht | 1 g |
