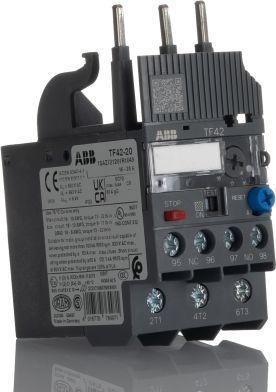

ABB thermisches Überlastrelais

ABB Stotz S&J Therm. Überlastrelais TF42-20

Hersteller: ABB Stotz S&J
Bezeichnung: Therm. Überlastrelais
Auslöseklasse: 10
Typ: TF42-20
Einstellbarer Strombereich: 16..20 A
Max. Bemessungsbetriebsspannung Ue: 690 V
Montageart: Direktanbau
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Schliesser: 1
Anzahl der Hilfskontakte als Wechsler: 1
Auslöseklasse: CLASS 10
Reset-Funktion Eingang: nein
Reset-Funktion automatisch: ja
Reset-Funktion Taster: ja

Das ABB Stotz S&J Therm. Überlastrelais TF42-20 ist ein wirtschaftliches, elektromechanisches Motorschutzgerät für Ströme bis 38 A. Im Falle einer Überlast bietet es zuverlässigen thermischen Schutz für die angeschlossenen Motoren. TF42 werden normalerweise an Schützen AF09 bis AF38 montiert, können aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstroms lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, verfügen über eine Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment. TF42 haben Auslöseklasse 10, sind temperaturkompensiert, phasenausfallempfindlich und haben eine Atex-Zulassung.
