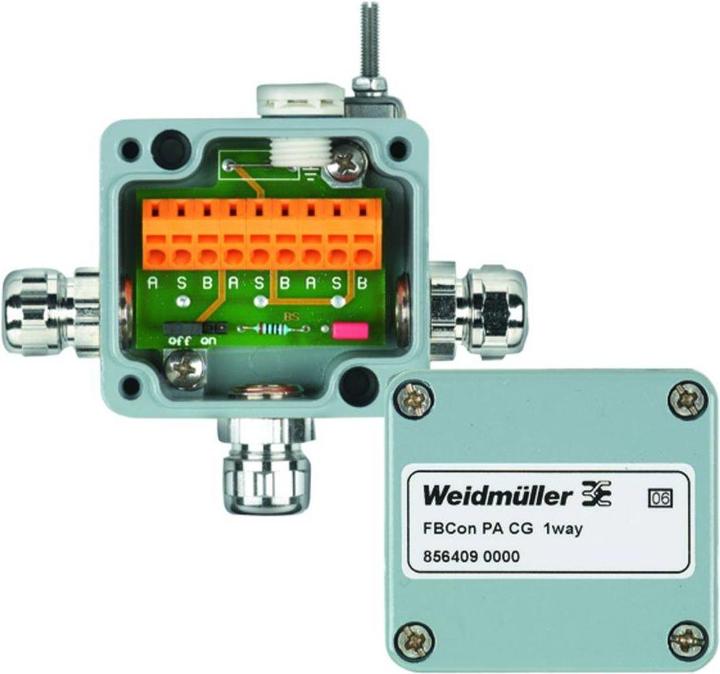

Weidmüller Distributore standard Senza scanner di bus

Distributore standard Senza terminazione del bus. Distributore standard senza terminazione del bus, distributore a 1 via, IP 66. I distributori di bus di campo FBCon DP sono utilizzati per accoppiare 1 - 8 attuatori, sensori o I/O remoti a una rete PROFIBUS. I rami (pezzi a T) collegano i singoli componenti del bus alla linea del bus. La lunghezza del rispettivo stub dipende dalla velocità di trasmissione e dovrebbe essere il più breve possibile. La somma di tutti gli stub non deve superare i 6,6 m per velocità di trasmissione fino a 1,5 MBaud. La linea dorsale è condotta in un alloggiamento in alluminio / acciaio inossidabile attraverso cappucci di cavi EMC e collegata per mezzo di morsetti a molla di tensione. La linea di posizione all'unità è collegata tramite una presa M12 codificata B o un pressacavo EMC. Le resistenze di terminazione devono essere collegate all'inizio e alla fine della rete PROFIBUS-DP. I moduli di terminazione svolgono questo compito. L'alimentazione a 24 VDC viene introdotta attraverso il passacavo di destra. Per contrastare i cicli di cambiamento climatico, gli involucri sono dotati di un elemento di equalizzazione della pressione. In linea di principio, le linee guida dell'organizzazione degli utenti PROFIBUS devono essere rispettate durante l'installazione. I distributori hanno le seguenti caratteristiche: Tecnologia di connessione a morsetto di tensione. Pressacavo EMC. Connettore M12. Collegamento a terra esterno. Funzionamento ininterrotto del bus. Elemento di compensazione della pressione. Classe di protezione IP66. Versioni in acciaio inossidabile, compatibili con PROFIBUS-DP.
