Wago Potenziale moltiplicatore di cl

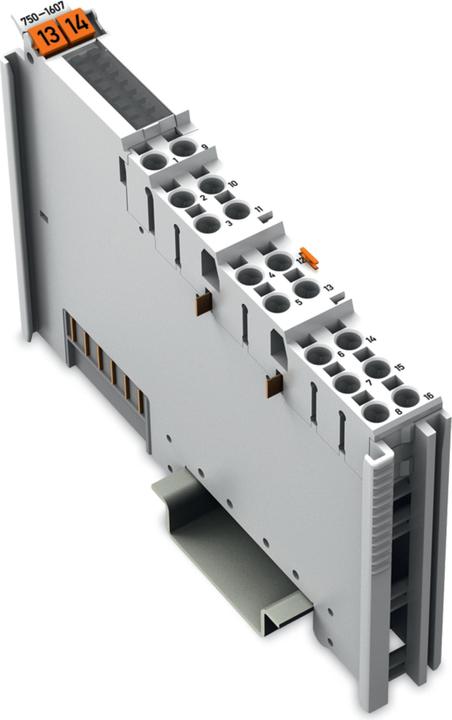

Moltiplicatore di potenziale 8 volte 24 V / 8 volte 0 V. Il morsetto di moltiplicazione del potenziale serve a fornire il potenziale di 24V e 0V per gli ingressi e le uscite, in combinazione con il morsetto di ingresso/uscita a 8 canali 750-1506 (adatto anche per morsetti bus a 8 canali con connessione a 1 filo).

L'uso di morsetti aggiuntivi è quindi superfluo.

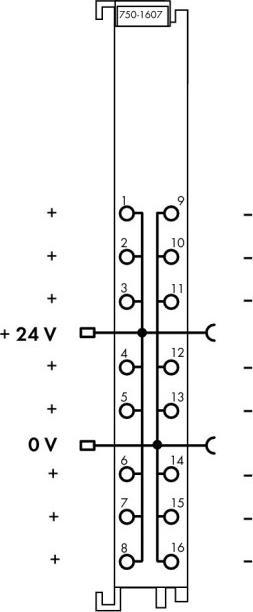

Il morsetto di moltiplicazione del potenziale riceve la tensione di alimentazione a 24V e il potenziale a 0V tramite i contatti di potenza interni di un morsetto bus preposto. Una volta agganciato il morsetto bus, si realizza automaticamente un collegamento dei potenziali ai morsetti successivi tramite i contatti di potenza. L'alimentazione a 24V e 0V è fornita rispettivamente a otto connessioni Push-in CAGE CLAMP per il livello di campo.

Per aprire le connessioni Push-in CAGE CLAMP è necessario uno strumento di attivazione con lama da 2,5 mm.
