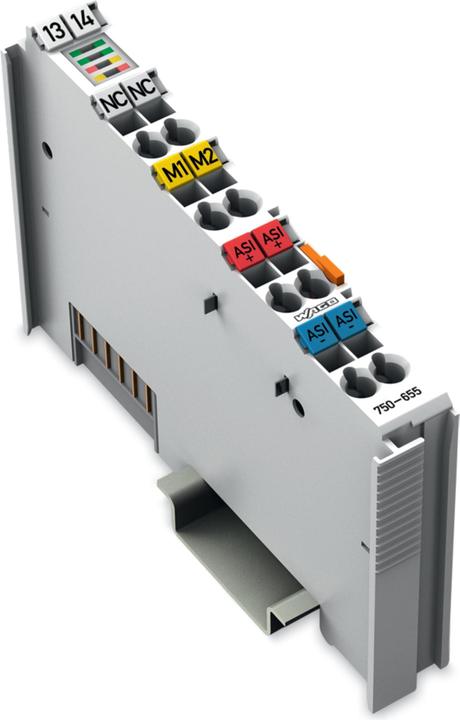

Wago Modulo funzionale Serie 750 DC 26,5-31,6V 750-655

Il morsetto AS-I-Master 75x-655 serve per collegare i sistemi AS-Interface a un bus di campo superiore. Si comporta come master per l'AS-Interface e come slave per il bus di campo. Il morsetto AS-I-Master 75x-655 è un master M4 secondo la specifica AS-Interface V3.0.

Questo significa che è possibile collegare fino a 62 slave AS-Interface per ogni ramo AS-I, la trasmissione di valori analogici è integrata nel master e supporta tutti i profili slave secondo la V3.0, nonché i tipi di transazione combinati da 1 a 5 e i servizi di scrittura e lettura asincroni. Le funzioni AS-I vengono fornite sia in modo ciclico che asincrono tramite il bus di campo.

Nello scambio di dati ciclico, è possibile trasmettere fino a 32 byte di dati E-/A per i dati binari di un ramo AS-I. Aree libere dell'immagine di processo ciclica possono essere occupate da valori analogici. Inoltre, i valori analogici e tutti gli altri comandi e dati della nuova specifica AS-I possono essere trasmessi in un canale di gestione tramite il bus di campo.

Le funzioni di diagnostica, che vanno ben oltre le specifiche AS-I, consentono di localizzare facilmente errori di configurazione sporadici e fonti di disturbo nella comunicazione AS-I. Una modalità di autoinstallazione consente la creazione di una rete AS-Interface installando sequenzialmente gli slave senza strumenti di indirizzamento.

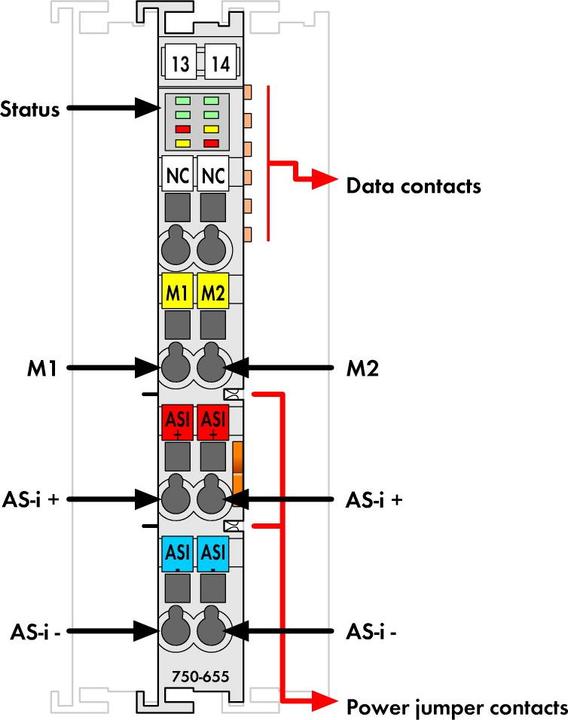

Le LED segnalano la prontezza operativa e la comunicazione senza errori del bus di morsetti, nonché lo stato della trasmissione del segnale.
