Wago Contatta il Terminal degli autobus tecnologici 750-641

DALI-/DSI-Master-Terminale

Lo standard DALI (IEC 60929), che è indipendente dal produttore, ha l'obiettivo di garantire l'interoperabilità dei dispositivi di controllo elettronici (EVG) nel settore dell'illuminazione. Questo nuovo standard sostituisce l'interfaccia di dimmerizzazione analogica da 1V a 10V.

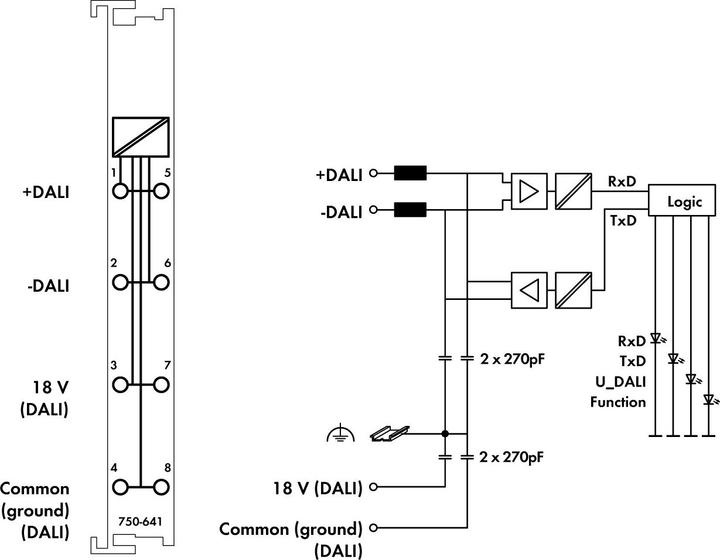

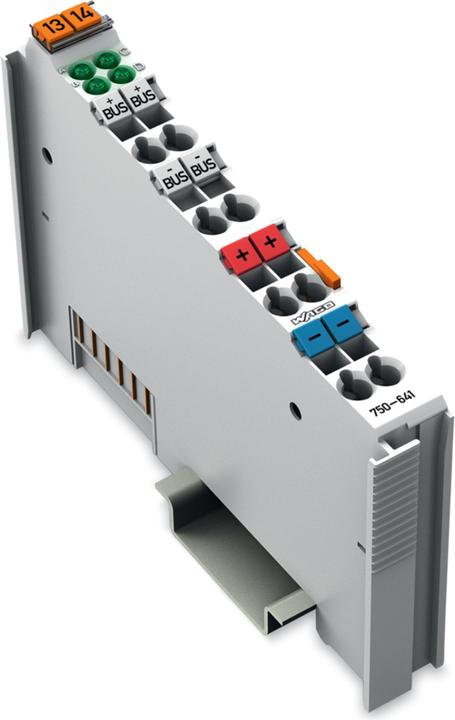

Il DALI-/DSI-Master per il WAGO-I/O-SYSTEM 750, un terminale bus largo 12 mm, è compatibile con tutti i controller della serie 750.

Un DALI-Master può controllare un singolo ramo con un massimo di 64 slave. Ogni slave può essere assegnato a 16 gruppi separati e a 16 scene separate.

Grazie al WAGO-I/O-SYSTEM 750, è possibile combinare i controlli DALI con altri settori. Possono essere collegati più DALI-Master a un nodo di campo. Il numero massimo di terminali in un controller dipende dalle esigenze di memoria dell'applicazione.

Per la programmazione dei nodi di campo si utilizza il software di programmazione WAGO-I/O-PRO 32. WAGO supporta la creazione semplice dell'applicazione con blocchi funzionali preprogrammati per DALI.

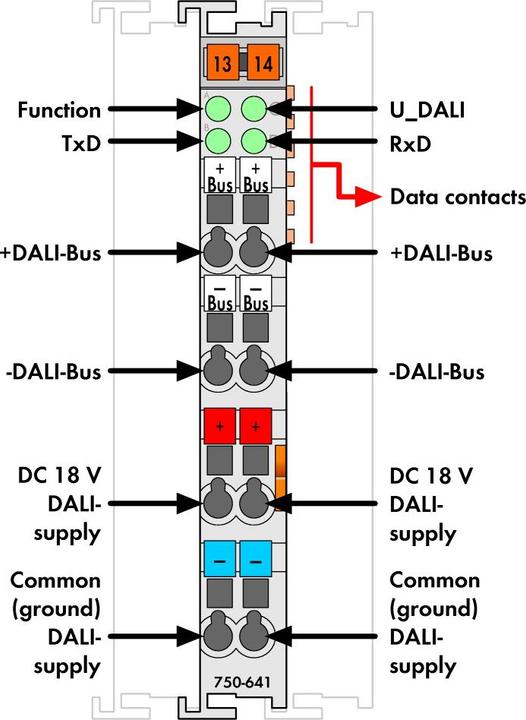

Per alimentare i DALI-Master è necessario il convertitore DC-/DC 288-895. Il convertitore DC-/DC fornisce fino a 400 mA e può alimentare 3 rami DALI con un massimo di 130 mA ciascuno.

DSI è un'interfaccia specifica del produttore, sviluppata dall'azienda TRIDONIC ATCO. Analogamente a DALI, gli EVG vengono controllati digitalmente. Tuttavia, a differenza di DALI, gli slave DSI non possono essere indirizzati singolarmente e non forniscono feedback di stato al master. Il numero massimo di slave per il modulo è limitato a 100 partecipanti per ramo. Per l'alimentazione, come per DALI, si utilizza il convertitore DC-/DC 288-895.
