Wago Connettore bus di campo CC-Link

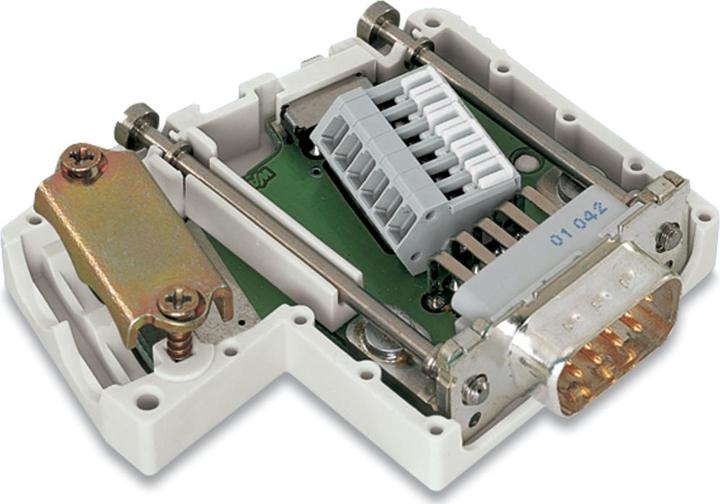

Connettore di campo CC-Link con connettore D-Sub a 9 poli. Il connettore di campo serve per collegare un partecipante CC-Link alla linea bus CC-Link. Il connettore di campo si distingue per i seguenti punti: 2 ingressi orizzontali per cavi per ingresso e uscita. Collegamento CAGE CLAMP® veloce e senza manutenzione con punti di serraggio bloccabili tramite un cursore di attivazione. Interruttore azionabile esternamente per attivare o disattivare la terminazione.

Per il primo e l'ultimo partecipante al bus, l'interruttore di terminazione deve essere impostato su ON (resistenza di terminazione attivata). Per i partecipanti successivi, deve essere impostato su OFF (resistenza di terminazione disattivata).
