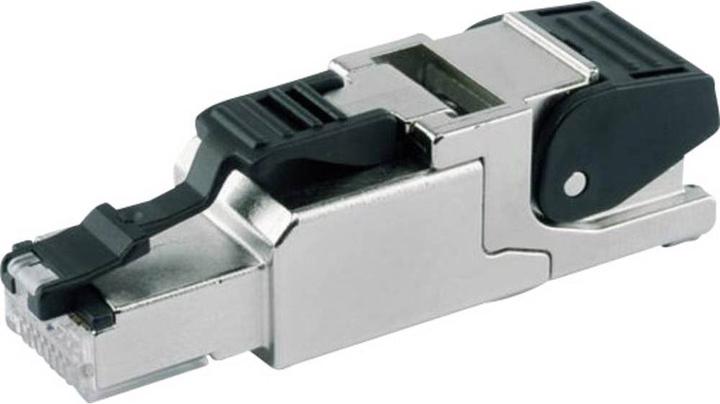

Telegärtner Connettore RJ45 6A schermato

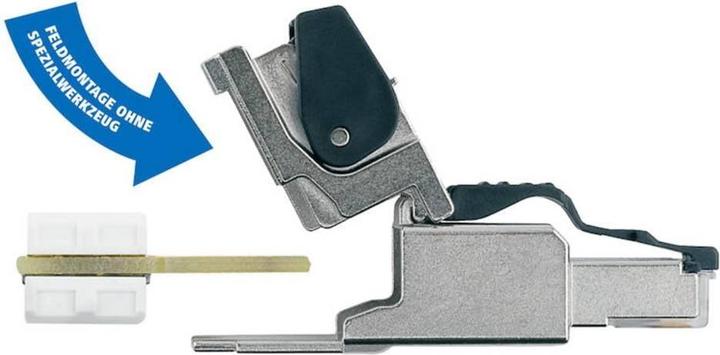

Il connettore RJ45 Cat.6A è progettato per una configurazione rapida e affidabile in loco, per tutte le reti che vanno dalla voce fino a 10 Gigabit Ethernet. Può essere montato su tutti i tipi di cavi comuni in soli 60 secondi – senza attrezzi speciali. Questo consente di realizzare connessioni precise e a basso costo, soprattutto in spazi ristretti nei data center. I problemi legati alla lunghezza eccessiva dei cavi appartengono al passato. Grazie al suo design compatto, il connettore Cat.6A multiport è utilizzabile anche in spazi molto ridotti.

Applicazione:

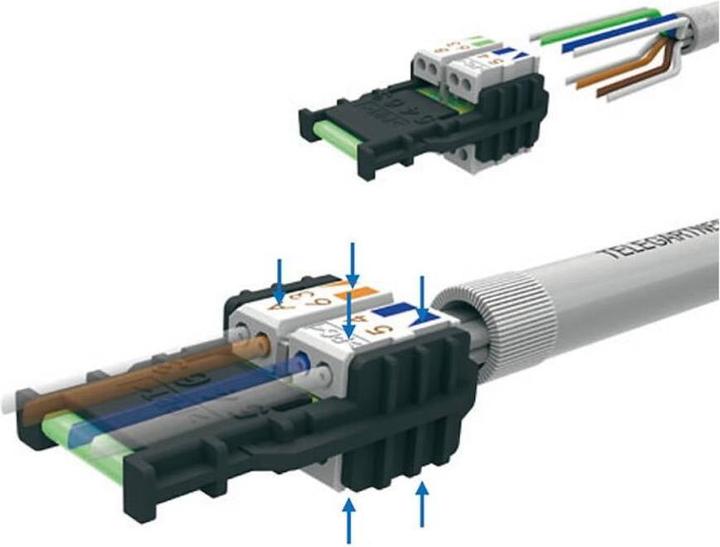

Passo 1: Rimuovere il rivestimento del cavo, preordinare le coppie di fili, disinnestare e inserire nel gestore di fili. L’aiuto all’assemblaggio integrato protegge il circuito stampato e facilita il montaggio. Con la stampa ben visibile, è possibile scegliere tra il codice colore T568A e T568B. Comprimere il gestore di fili con una pinza e tagliare i fili in eccesso.

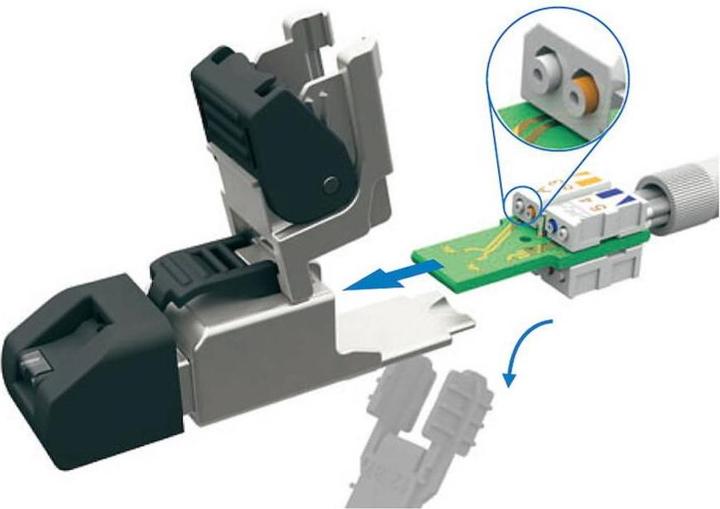

Passo 2: Rimuovere l’aiuto all’assemblaggio e inserire il circuito stampato con i fili collegati nel corpo del connettore. La gestione dei fili è progettata per essere anti-rotazione e può essere inserita nel corpo del connettore solo nella giusta orientazione.

Passo 3: Bloccare il corpo e inserire il sistema di protezione contro le trazioni.
