SparkFun MiniGen Pro Mini generatore di segnali Shield

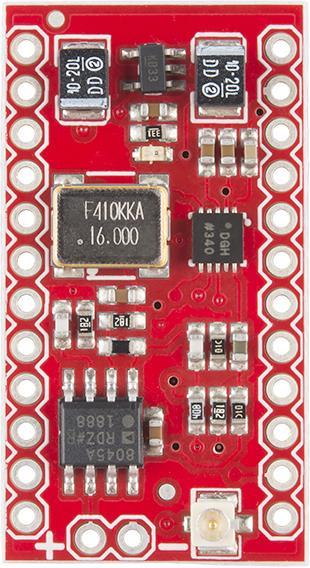

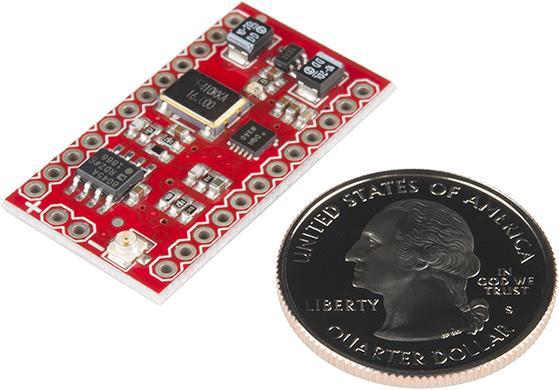

Questo è il MiniGen-Signalgenerator, una piccola scheda per l'Arduino Pro Mini, in grado di generare onde sinusoidali, quadrate o triangolari fino a 3 MHz e circa 1 Vp-p. Sebbene il MiniGen sia tecnicamente una scheda, può essere effettivamente utilizzato come una scheda autonoma, che offre la stessa funzionalità di quando è montato sopra un Pro Mini.

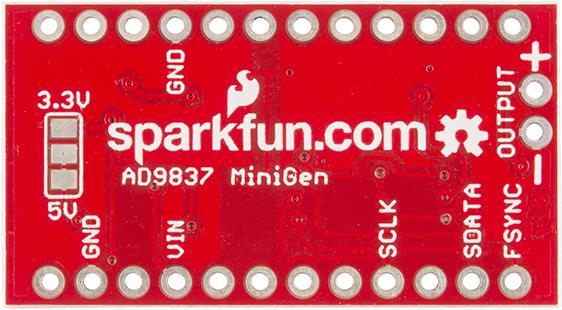

Il MiniGen offre due sorgenti di uscita che puoi utilizzare: un header a 2 pin con passo di 0,1" e un connettore u.FL. L'uscita è dotata di un offset DC di Vcc/2, tuttavia né l'offset né l'ampiezza possono essere variati. Di default, il MiniGen viene fornito con un regolatore da 3,3 V attivato e dovrebbe essere utilizzato solo con segnali a 3,3 V (o con Pro Mini a 3,3 V, se lo utilizzi come schermatura), a meno che il jumper sul retro non sia saldato per bypassare il regolatore per l'uso a 5 V.

Caratteristiche:

* DAC a 10 bit per una buona precisione
* 2 registri di frequenza
* 2 registri di fase
* Interfaccia SPI pilotata a 40 MHz
* Tensione di funzionamento: 3,3 V (5 V con jumper saldato).
