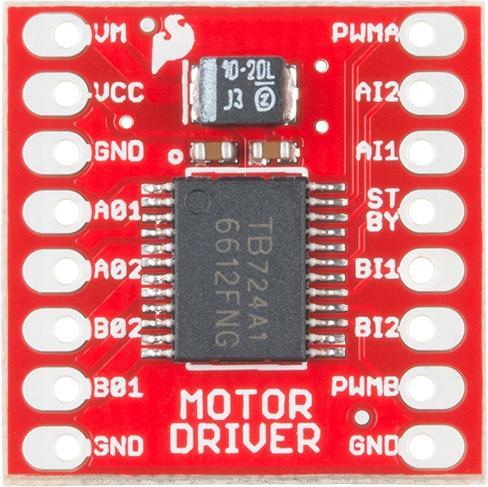

SparkFun Driver motore - Doppio TB6612FNG (1A)

Il controllo motore TB6612FNG può gestire fino a due motori a corrente continua con una corrente costante di 1,2A (3,2A di picco). Due segnali di ingresso (IN1 e IN2) possono essere utilizzati per controllare il motore in una delle quattro modalità operative: orario, antiorario, frenata rapida e arresto. Le due uscite per i motori (A e B) possono essere controllate separatamente, e la velocità di ciascun motore è regolata tramite un segnale di ingresso PWM con una frequenza fino a 100kHz. Il pin STBY deve essere portato a HIGH per uscire dalla modalità standby. La tensione di alimentazione logica (VCC) può variare da 2,7 a 5,5VDC, mentre l'alimentazione del motore (VM) è limitata a una tensione massima di 15VDC. La corrente di uscita è valutata fino a 1,2A per canale (o fino a 3,2A per un breve impulso singolo). Questa scheda compatta viene fornita con tutti i componenti installati, come mostrato. I condensatori di disaccoppiamento sono inclusi su entrambe le linee di alimentazione. Tutti i pin del TB6612FNG sono montati su due distanziatori da 0,1", con i pin di ingresso su un lato e i pin di uscita sull'altro lato.

Caratteristiche:

• Tensione di alimentazione: VM = 15V max; VCC = 2,7-5,5V
• Corrente di uscita: Iout = 1,2A (media) / 3,2A (picco)
• Controllo standby per risparmio energetico
• Modalità di controllo motore CW/CCW/frenata rapida/arresto
• Protezione da surriscaldamento e rilevamento di bassa tensione integrati
• Tutti i pin del TB6612FNG montati su distanziatori da 0,1"
• Condensatori di filtro su entrambe le linee di alimentazione.
