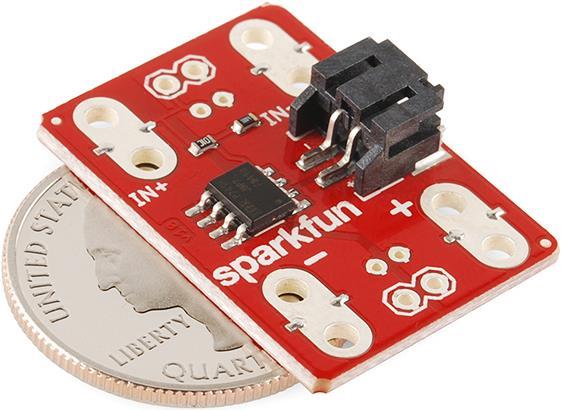

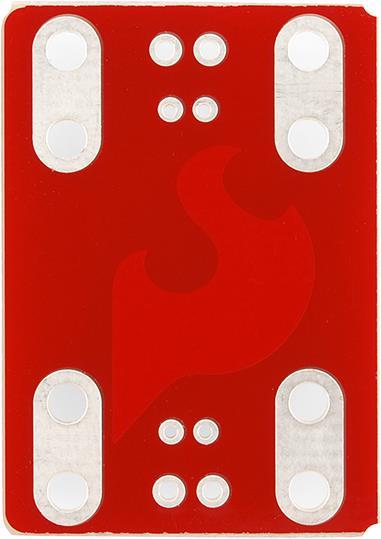

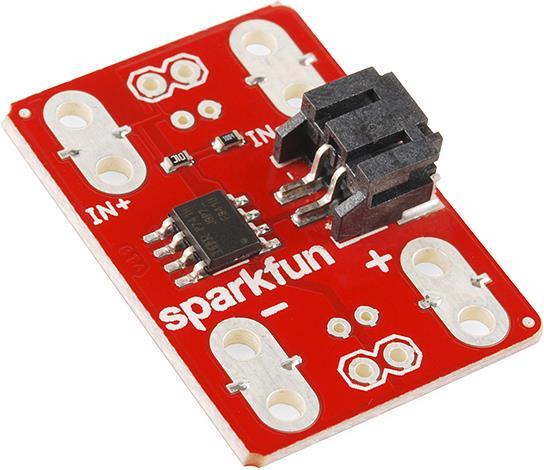

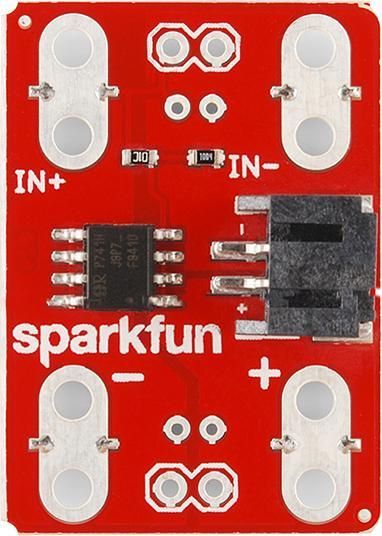

SparkFun Controllore di potenza MOSFET

I MOSFET sono fantastici. Sono come un interruttore che si attiva elettronicamente! Questo regolatore di potenza MOSFET rende facile accendere e spegnere un'alimentazione a batteria con il tuo microcontrollore preferito. La scheda ha anche pad cucibili, così puoi utilizzarla in progetti di e-tessile che richiedono più energia.

Il regolatore di potenza MOSFET è stato creato perché microcontrollori come Arduino o LilyPad Arduino possono fornire solo una quantità limitata di corrente. Tuttavia, a volte si desidera controllare qualcosa che richiede molta energia, come una ventola o un riscaldatore (o un LED davvero luminoso). Basta collegare una batteria al connettore JST sul regolatore di potenza MOSFET, collegare il dispositivo che necessita di energia all'uscita e poi collegare uno dei pin digitali del tuo microcontrollore ai pad di ingresso. Ora, quando imposti questo pin sul tuo controller su HIGH, la batteria sarà collegata!

Il MOSFET a canale N utilizzato in questo design è adatto per un massimo di 30V e 6,5A, anche se la scheda è progettata per essere utilizzata a potenze inferiori. Se colleghi qualcosa di diverso da una batteria Li-Po da 3,7V, lo fai a tuo rischio e pericolo!

Caratteristiche:

* Controllo di carichi ad alta corrente
* Il connettore JST rende il cambio della batteria un gioco da ragazzi
* È cucibile! (Ha anche intestazioni standard con passo di 0,1").
