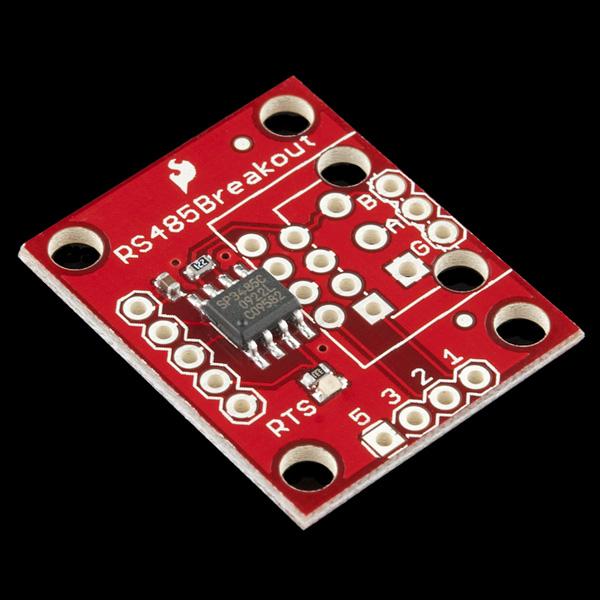

SparkFun Breakout RS-485

Questa è una scheda breakout per il circuito integrato trasmettitore-ricevitore RS-485 SP3485, che converte un flusso UART seriale in RS-485. Lo SP3485 è un trasmettitore-ricevitore half-duplex, quindi può comunicare solo in una direzione alla volta, ma può raggiungere velocità di trasmissione fino a 10 Mbps. Questa scheda richiede una potenza molto bassa e può essere alimentata da una singola fonte di +3,3 VDC.

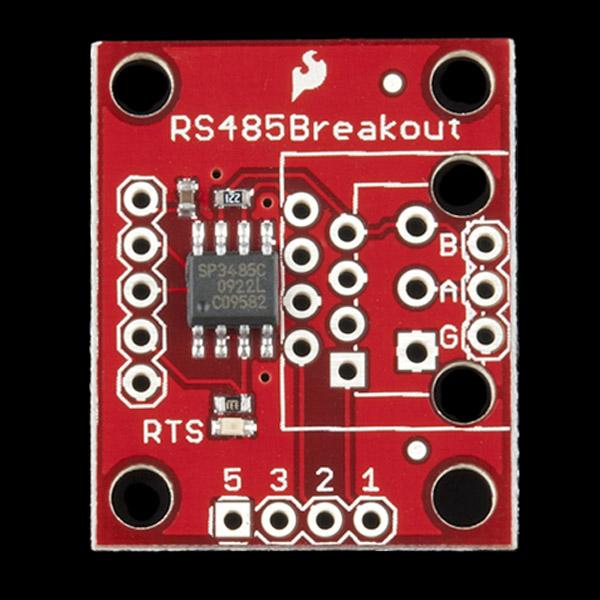

Questa scheda breakout include il trasmettitore-ricevitore RS-485 SP3485, un condensatore di filtro e altri componenti rappresentati nel circuito. L'uscita RS-485 è disponibile su tre diversi connettori: (1) un connettore RJ-45, (2) un terminale a vite da 3 poli da 3,5 mm e (3) una striscia di pin da 3 poli a passo 0,1"; nessuno di questi connettori di uscita è saldato.

Caratteristiche:

* Completamente equipaggiato con trasmettitore-ricevitore RS-485 SP3485 e componenti di supporto
* Funziona con una singola alimentazione di +3,3 V
* Interoperabilità con logica a +5,0 V
* Ingressi/Uscite RS-485 su connettore RJ-45, terminale a vite da 3,5 mm e testa a passo 0,1"
* Abilitazione del driver/ricevitore collegata alla linea RTS
* Intervallo di tensione di ingresso in modalità comune da -7 V a +12 V
* Consente fino a 32 trasmettitori-ricevitori sul bus seriale
* Protezione da cortocircuito per l'uscita del driver

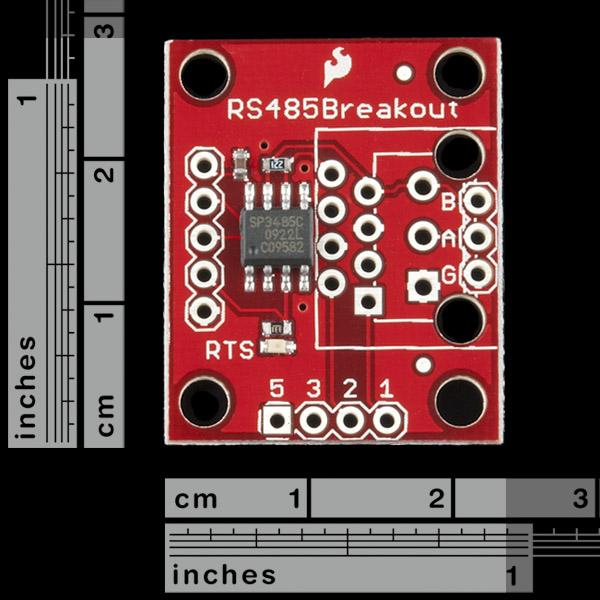

Dimensioni: 0,9 x 1,0".
