SparkFun Breakout multiplexer 8 canali (74HC4051)

Lo SparkFun Multiplexer Breakout fornisce l'accesso a tutti i pin e
caratteristiche del 74HC4051, un analogico a 8 canali
multiplexer/demultiplexer.

Il 74HC4051 consente di trasformare quattro pin I/O in otto
segnali multifunzionali, selezionabili individualmente, che possono essere utilizzati per
fare tutto, dal pilotaggio di otto LED al monitoraggio di otto
potenziometri.

Il 74HC4051 può funzionare sia come multiplexer che come demultiplexer,
e dispone di otto canali di ingressi/uscite selezionabili. Il sito
l'instradamento del segnale comune verso l'I/O indipendente è impostato digitalmente
controllo di tre linee di selezione, che possono essere impostate sia in alto che in basso
in una delle otto combinazioni binarie.

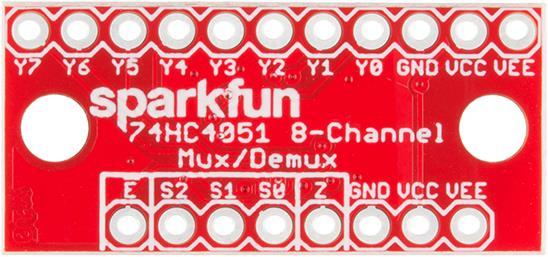

Una metà della scheda interrompe i segnali di controllo (E, S0-S2) e
ingresso/uscita comune (Z). L'altro lato fornisce l'accesso a tutti gli otto
I/O indipendenti (Y0-Y7). Entrambi i lati includono l'alimentazione e la terra
connessioni (VCC, VEE, GND).

Caratteristiche:

* Commuta segnali analogici o digitali
* 8 canali controllati da 3 ingressi selezionati
* Ampio range di tensione di alimentazione: 2 - 10V
* Supporto di alimentazione bipolare (ad es. 5V)
* Ingresso di abilitazione opzionale
* Breakout compatibile con la breadboard

Link:

* File di progettazione e libreria @ GitHub [1]

Link:

• -----

[1] https://github.com/sparkfun/74HC4051_8-Channel_Mux_Breakout
