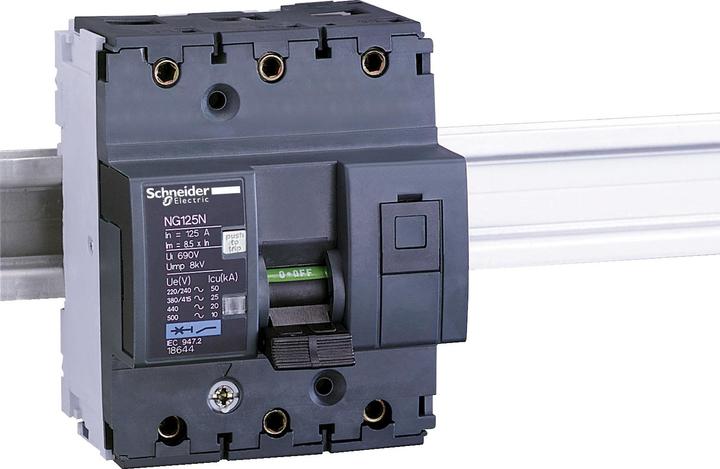

Schneider Electric Interruttore NG125N, 3P, 80A, C- 18640

Interruttore Schneider Electric 18640

Produttore: Schneider Electric
Descrizione: Interruttore automatico 80A C 3p NG125N
Tipo: 18640
Profondità di montaggio: 47 mm
Caratteristica di intervento: C
Numero di poli (totale): 3
Numero di poli protetti: 3
Corrente nominale: 80 A
Tensione nominale: 400 V
Tensione di isolamento nominale Ui: 690 V
Resistenza alla tensione d'urto Uimp: 8 kV
Tipo di tensione: AC/DC
Capacità di interruzione nominale Icu secondo IEC 60947-2 a 230 V: 50 kA
Capacità di interruzione nominale Icu secondo IEC 60947-2 a 400 V: 25 kA
Frequenza: 50..60 Hz
Montaggio a incasso: no
Conduttore neutro comandato: no
Categoria di sovratensione: 4
Grado di inquinamento: 3
Dispositivi aggiuntivi possibili: sì
Larghezza in unità di divisione: 4,5
Grado di protezione (IP): IP20
Temperatura ambiente durante il funzionamento: -30..70 °C
Sezione del conduttore collegabile multifiocco: 10..50 mm²
Sezione del conduttore collegabile monofilo: 16..70 mm²
Antideflagrante: no

L'interruttore automatico Acti 9 NG125N ha una corrente nominale di 80 A e una caratteristica C. La tensione di esercizio è di 380-415 V AC, mentre la tensione di isolamento è di 690 V AC. Protegge il circuito da correnti di cortocircuito e sovraccarico. L'intervento è segnalato dalla posizione centrale della leva di manovra e da un indicatore meccanico rosso sulla parte frontale del dispositivo. È presente un pulsante di prova per verificare il meccanismo di intervento. L'alimentazione può avvenire dall'alto o dal basso. La commutazione a scatto consente un'operazione a basso usura dei contatti. La tecnologia dell'unità di intervento è termomagnetica. Moduli ausiliari aggiuntivi (opzionali) consentono di visualizzare la posizione di commutazione, l'intervento per errore, l'interruttore di corrente di lavoro, l'interruttore di sottotensione e l'interruttore di sovratensione. L'interruttore NG125N soddisfa le norme IEC/EN 60947-2 ed è certificato VDE.
